RJ45 Crimp-Steckverbinder (STP) mit Durchsteckmontage für CAT6 Netzwerkkabel (massiv/flexibel)

Verwenden Sie diese RJ45 Crimp-Steckverbinder, um Ihre CAT6 Netzwerkkabel mit Steckverbindern auszustatten.

Eigenschaften:

• geeignet für AWG24-27 Kabel mit massiven (solid) und flexiblen (stranded) Adern
• geeignet zur Montage an CAT6 Netzwerkkabeln
• geeignet für geschirmte Kabel (STP)
• zur Montage wird eine RJ45 Crimpzange benötigt
• einfache Installation dank Durchsteckmontage
• Lieferumfang: 50 Stück (ohne Hülsen)

EIA/TIA-568A und EIA/TIA-568B

Es gibt zwei verschiedene Standards für die Farbcodebelegung von Netzwerkkabeln, nämlich EIA/TIA-568A und EIA/TIA-568B. In Europa ist die B-Variante (EIA/TIA-568B) der Standard. Verwenden Sie daher, sofern nicht ausdrücklich die EIA/TIA-568A vorgeschrieben ist, immer die B-Variante (EIA/TIA-568B) für die Belegung der Adern in einem RJ45-Steckverbinder oder einer Wandsteckdose.

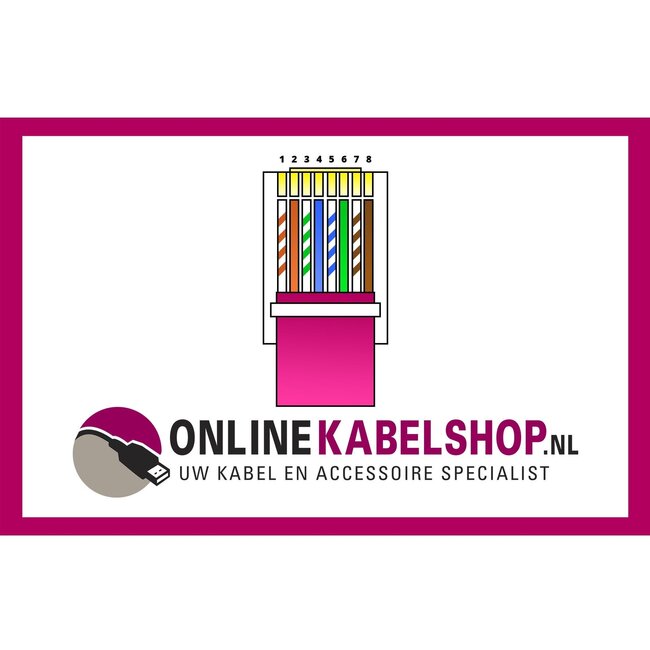

Die Farbcodebelegung lautet wie folgt (siehe Foto bei diesem Artikel):

• 1 = Weiß-Orange
• 2 = Orange
• 3 = Weiß-Grün
• 4 = Blau
• 5 = Weiß-Blau
• 6 = Grün
• 7 = Weiß-Braun
• 8 = Braun

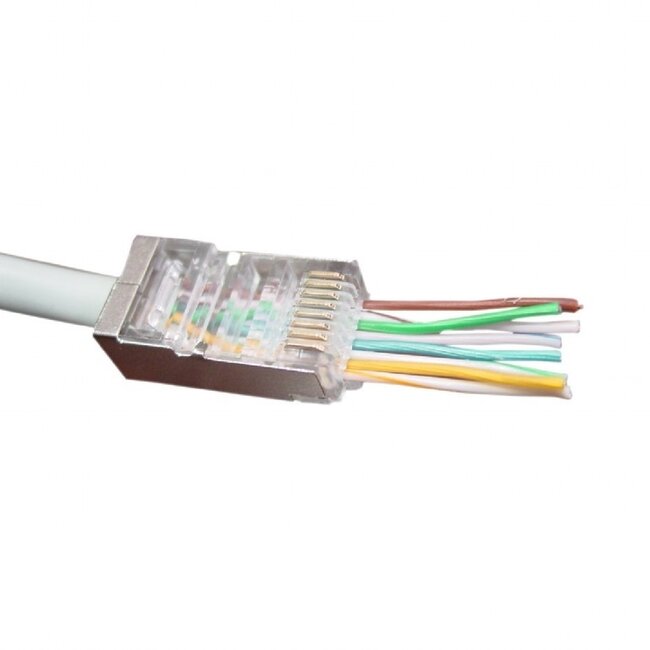

Steckverbinder mit Durchsteckmontage

Diese Steckverbinder sind sehr benutzerfreundlich und ermöglichen eine einfache und korrekte Montage am Kabel. So funktioniert es:

• Schieben Sie zuerst eine Hülse über das Kabel (nicht im Lieferumfang enthalten) und entfernen Sie dann ca. 5 cm der Kabelummantelung
• Trennen Sie die verdrillten Aderpaare auf, sodass Sie 8 einzelne Drähte erhalten, ordnen Sie diese in der richtigen Reihenfolge an und schieben Sie sie gleichzeitig in den Steckverbinder
• Führen Sie die Kabel vollständig durch den Steckverbinder, sodass sie an der Vorderseite wieder herauskommen, und achten Sie darauf, dass die Außenmantel des Kabels nahezu bündig am Steckverbinder anliegt
• Crimpen Sie den Steckverbinder anschließend mit einer Crimpzange
• Schneiden Sie mit einem scharfen Messer die überstehenden Kabel an der Vorderseite ab
• Schieben Sie die Hülse über den Steckverbinder – der Steckverbinder ist nun einsatzbereit

Tipp! Crimpzange für Steckverbinder mit Durchsteckmontage

Es gibt jetzt auch eine spezielle Crimpzange für Steckverbinder mit Durchsteckmontage. Diese schneidet beim Crimpen automatisch die überstehenden Kabel an der Vorderseite des Steckverbinders ab.

Massive (solid) und flexible (stranded) Aderaufbauten

Der Unterschied zwischen massivem und flexiblem Aderaufbau liegt in der Konstruktion der 8 Adern im Netzwerkkabel. Bei massivem Aufbau besteht jede Ader aus einem einzelnen Kupferdraht (für feste Installation). Das Kabel ist steifer, was die Verlegung in Rohren erleichtert und die Montage in Unterputz- oder Aufputzdosen verbessert. Nachteilig kann sein, dass die Montage an RJ45-Steckverbindern etwas schwieriger ist. Beim flexiblen Aufbau bestehen die Adern aus mehreren dünnen Kupferdrähten, die sich leichter an RJ45-Steckverbinder anschließen lassen. Zudem ist ein Netzwerkkabel mit flexiblem Aufbau weniger steif.

CAT6

Diese Steckverbinder entsprechen der CAT6-Spezifikation, was bedeutet, dass sie in Netzwerken mit bis zu 1000 Mbit/s (Gigabit-Netzwerke) eingesetzt werden können. Selbstverständlich eignen sich diese Steckverbinder auch hervorragend für CAT5-Netzwerke (bis 100 Mbit/s). Da viele Internetanbieter in Deutschland immer höhere Geschwindigkeiten anbieten, empfehlen wir die Verwendung von CAT6 Kabeln und Steckverbindern.

STP

Diese Steckverbinder sind geschirmt (STP) und somit für die Montage an geschirmten Netzwerkkabeln (z. B. F/UTP, U/FTP oder S/FTP) geeignet. Die Abschirmung verbessert die Qualität Ihres Netzwerkkabels deutlich im Vergleich zu UTP-Kabeln (Unshielded Twisted Pair, ungeschirmt). Um die Abschirmung aufrechtzuerhalten, muss die Abschirmung des Kabels mit der Abschirmung (Metallteil) des Steckverbinders verbunden werden.

Technische Daten RJ45 Crimp-Steckverbinder (STP) mit Durchsteckmontage für CAT6 Netzwerkkabel (massiv/flexibel)

• geeignet für AWG24-27 Kabel mit massiven (solid) und flexiblen (stranded) Adern
• geeignet zur Montage an CAT6 Netzwerkkabeln
• geeignet für geschirmte Kabel (STP)
• zur Montage wird eine RJ45 Crimpzange* benötigt
• einfache Installation dank Durchsteckmontage
• Lieferumfang: 50 Stück (ohne Hülsen)
• Farbe: transparent
• konform: RoHS
• Garantie: 2 Jahre

*Tipp! Crimpzange für Steckverbinder mit Durchsteckmontage

Es gibt jetzt auch eine Crimpzange für Steckverbinder mit Durchsteckmontage. Diese schneidet beim Crimpen automatisch die überstehenden Kabel an der Vorderseite des Steckverbinders ab.
