RJ45 Crimp-Steckverbinder (STP) für CAT6/6a/7/7a Netzwerkkabel (massiv/flexibel)

Verwenden Sie diese RJ45 Crimp-Steckverbinder, um Ihre Netzwerkkabel mit Steckern auszustatten.

Eigenschaften:

• geeignet für AWG23-24 Kabel mit massiven (solid) und flexiblen (stranded) Adern
• geeignet zur Befestigung an CAT6/6a/CAT7/7a Netzwerkkabeln
• geeignet für geschirmte Kabel (STP)
• zur Befestigung wird eine RJ45 Crimpzange benötigt
• Lieferumfang: 20 Steckverbinder mit Kabelmanager und Hülse

EIA/TIA-568A und EIA/TIA-568B

Es gibt zwei verschiedene Standards für die Farbcodebelegung von Netzwerkkabeln, nämlich EIA/TIA-568A und EIA/TIA-568B. In Europa ist die B-Variante (EIA/TIA-568B) der Standard. Verwenden Sie daher, sofern nicht ausdrücklich angegeben, immer die B-Variante (EIA/TIA-568B) zum Belegen der Adern in einem RJ45-Stecker oder an einer Wandsteckdose.

Die Farbcodebelegung lautet wie folgt (siehe Foto bei diesem Artikel):

• 1 = Weiß-Orange
• 2 = Orange
• 3 = Weiß-Grün
• 4 = Blau
• 5 = Weiß-Blau
• 6 = Grün
• 7 = Weiß-Braun
• 8 = Braun

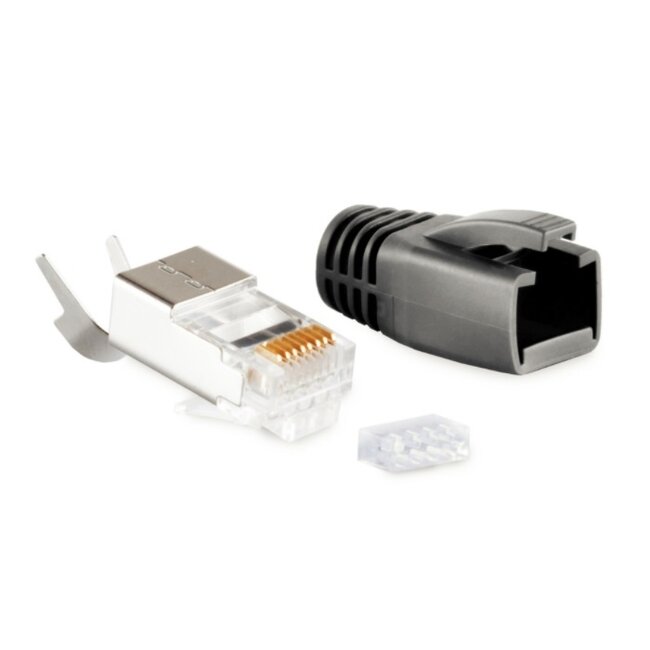

Dreiteiliger Stecker mit Kabelmanager

Wenn Sie häufig Crimp-Steckverbinder anbringen, wird es immer einfacher und Sie verschwenden weniger Steckverbinder. Wenn Sie es jedoch nur gelegentlich tun, ist es oft schwierig, den richtigen Stecker korrekt zu crimpen. Dieser geschirmte Stecker ist eine ideale Erfindung, denn Sie müssen nicht mehr „fummeln“. Sie können die Adern einfach im mitgelieferten Kabelmanager sortieren. Diesen schieben Sie dann in den Stecker und crimpen ihn mit einer Crimpzange. Einen RJ45-Stecker herzustellen war noch nie so einfach!

Massive (solid) und flexible (stranded) Aderstruktur

Der Unterschied zwischen massiver und flexibler Aderstruktur liegt im Aufbau der 8 Adern im Netzwerkkabel. Bei massiver Aderstruktur besteht jede Ader aus einem einzelnen Kupferdraht (für feste Installation). Das Kabel ist steifer, wodurch es besser durch Leerrohre geführt werden kann und sich besser für Unterputz- und Aufputzmontage eignet. Nachteilig kann sein, dass die Montage an einem RJ45-Stecker schwieriger ist. Bei flexibler Aderstruktur bestehen die Adern aus verdrillten dünnen Kupferdrähten, die leichter an RJ45-Steckern zu montieren sind. Zudem ist ein Netzwerkkabel mit flexibler Aderstruktur weniger steif.

CAT6/6a und CAT7/7a

Diese Steckverbinder sind geeignet für Netzwerke bis CAT6a/CAT7/CAT7a (10 Gigabit, 10GBase-T), was bedeutet, dass sie in Netzwerken mit bis zu 10 Gbit/s verwendet werden können. Selbstverständlich eignen sich diese Steckverbinder auch hervorragend für CAT5e/CAT6 (Gigabit, 10/100/1000 Mbit/s) Netzwerke. Da viele Anbieter in Deutschland immer höhere Internetgeschwindigkeiten anbieten, empfiehlt es sich, mindestens CAT6a Kabel und Steckverbinder zu verwenden.

STP

Diese Steckverbinder sind geschirmt (STP) und somit geeignet für geschirmte Netzwerkkabel (z.B. F/UTP, U/FTP oder S/FTP). Diese Abschirmung macht Ihr Netzwerkkabel deutlich besser als ein UTP-Kabel (Unshielded Twisted Pair, ungeschirmt). Um die Abschirmung aufrechtzuerhalten, muss die Abschirmung des Kabels mit der Abschirmung (metallischer Teil) des Steckverbinders verbunden werden.

Spezifikationen RJ45 Crimp-Steckverbinder (STP) für CAT6/6a/7/7a Netzwerkkabel (massiv/flexibel)

• geeignet für AWG23-24 Kabel mit massiven (solid) und flexiblen (stranded) Adern
• geeignet zur Befestigung an CAT6/6a/CAT7/7a Netzwerkkabeln
• geeignet für geschirmte Kabel (STP)
• zur Befestigung wird eine RJ45 Crimpzange benötigt
• Lieferumfang: 20 Steckverbinder mit Kabelmanager und Hülse
• Farbe: Grau/Schwarz
• konform: RoHS
• Garantie: 2 Jahre
