RJ45 Crimp-Steckverbinder (STP) für CAT6/6a/7/7a Netzwerkkabel (massiv/flexibel)

Verwenden Sie diese RJ45 Crimp-Steckverbinder, um Ihre Netzwerkkabel mit Steckern zu versehen.

Eigenschaften:

• geeignet für AWG23-24 Kabel mit massiven (solid) und flexiblen (stranded) Leitern
• geeignet zur Montage an CAT6/6a/CAT7/7a Netzwerkkabeln
• geeignet für geschirmte Kabel (STP)
• zur Montage wird eine RJ45 Crimpzange benötigt
• Lieferumfang: 10 Steckverbinder mit Kabelmanager und Hülsen

EIA/TIA-568A und EIA/TIA-568B

Es gibt zwei verschiedene Standards für Netzwerkkabel-Farbkodierungen, nämlich EIA/TIA-568A und EIA/TIA-568B. In Europa ist die B-Variante (EIA/TIA-568B) der Standard. Verwenden Sie daher, sofern nicht ausdrücklich anders angegeben, immer die B-Variante (EIA/TIA-568B) zum Belegen der Adern in einem RJ45-Stecker oder einer Wanddose.

Die Farbcode-Belegung lautet wie folgt (siehe Foto bei diesem Artikel):

• 1 = Weiß-Orange
• 2 = Orange
• 3 = Weiß-Grün
• 4 = Blau
• 5 = Weiß-Blau
• 6 = Grün
• 7 = Weiß-Braun
• 8 = Braun

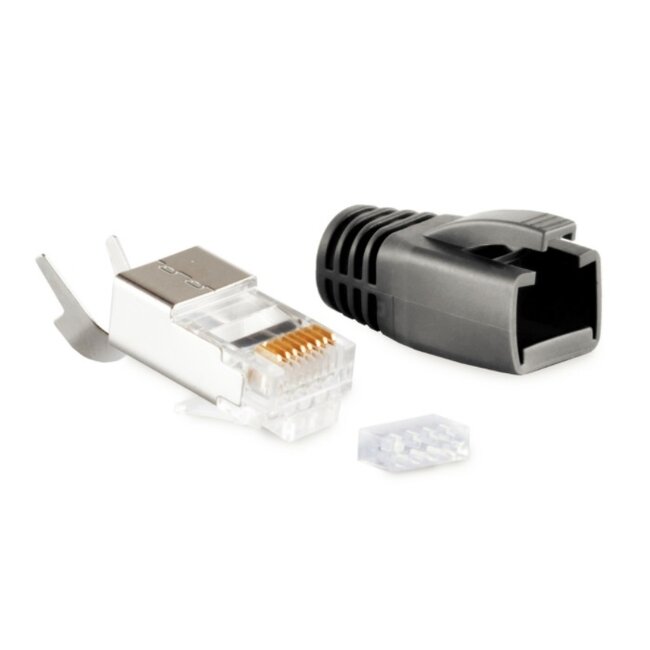

3-teiliger Stecker mit Kabelmanager

Wenn Sie häufig Crimp-Steckverbinder anbringen, wird es immer einfacher und Sie verschwenden weniger Stecker. Bei gelegentlicher Nutzung ist es jedoch oft schwierig, einen Stecker korrekt zu crimpen. Dieser geschirmte Stecker ist eine ideale Erfindung, denn Sie müssen nicht mehr „fummeln“. Sie können die Adern einfach im mitgelieferten Kabelmanager sortieren. Dieser wird anschließend in den Stecker geschoben und mit einer Crimpzange fixiert. Einen RJ45-Stecker herzustellen war noch nie so einfach!

Massive (solid) und flexible (stranded) Aderstruktur

Der Unterschied zwischen massiver und flexibler Aderstruktur liegt im Aufbau der 8 Adern im Netzwerkkabel. Bei massiver Aderstruktur besteht jede Ader aus einem einzelnen Kupferdraht (für feste Installation). Das Kabel ist steifer, was die Verlegung in Rohren erleichtert und die Montage in Unterputz- oder Aufputzdosen verbessert. Nachteilig kann sein, dass die Montage an einem RJ45-Stecker schwieriger ist. Bei flexibler Aderstruktur bestehen die Adern aus verdrillten dünnen Kupferdrähten, die sich leichter an RJ45-Steckern montieren lassen. Außerdem ist ein Netzwerkkabel mit flexibler Aderstruktur weniger steif.

CAT6/6a und CAT7/7a

Diese Steckverbinder sind geeignet für Netzwerke bis CAT6a/CAT7/CAT7a (10 Gigabit, 10GBase-T), was bedeutet, dass sie in Netzwerken mit bis zu 10 Gbit/s eingesetzt werden können. Selbstverständlich sind diese Steckverbinder auch ideal für CAT5e/CAT6 (Gigabit, 10/100/1000 Mbit/s) Netzwerke geeignet. Da viele Anbieter in Deutschland immer höhere Internetgeschwindigkeiten anbieten, empfiehlt es sich, mindestens CAT6a Kabel und Steckverbinder zu verwenden.

STP

Diese Steckverbinder sind geschirmt (STP) und daher geeignet für die Montage an geschirmten Netzwerkkabeln (z.B. F/UTP, U/FTP oder S/FTP). Diese Abschirmung macht Ihr Netzwerkkabel deutlich besser als ein UTP-Kabel (Unshielded Twisted Pair, ungeschirmt). Um die Abschirmung zu erhalten, muss die Abschirmung des Kabels mit der Abschirmung (metallischer Teil) des Steckverbinders verbunden werden.

Spezifikationen RJ45 Crimp-Steckverbinder (STP) für CAT6/6a/7/7a Netzwerkkabel (massiv/flexibel)

• geeignet für AWG23-24 Kabel mit massiven (solid) und flexiblen (stranded) Leitern
• geeignet zur Montage an CAT6/6a/CAT7/7a Netzwerkkabeln
• geeignet für geschirmte Kabel (STP)
• zur Montage wird eine RJ45 Crimpzange benötigt
• Lieferumfang: 10 Steckverbinder mit Kabelmanager und Hülsen

• Farbe: Schwarz
• konform: RoHS
• Garantie: 2 Jahre
