RJ45 Crimp-Steckverbinder (STP) für CAT6/6a/7/7a Netzwerkkabel (massiv/flexibel)

Verwenden Sie diesen RJ45 Crimp-Steckverbinder, um Ihr Netzwerkkabel mit einem Stecker zu versehen.

Eigenschaften:

• geeignet für AWG23-24 Kabel mit massiven (solid) und flexiblen (stranded) Adern
• geeignet zur Befestigung an CAT6/6a/CAT7/7a Netzwerkkabeln
• geeignet für geschirmte Kabel (STP)
• zur Befestigung wird eine RJ45 Crimpzange benötigt
• Lieferumfang: 50 Steckverbinder mit Kabelmanager und Hülse

EIA/TIA-568A und EIA/TIA-568B

Es gibt zwei verschiedene Standards für die Farbcodebelegung von Netzwerkkabeln, nämlich EIA/TIA-568A und EIA/TIA-568B. In Europa ist die B-Variante (EIA/TIA-568B) der Standard. Verwenden Sie daher, sofern nicht ausdrücklich anders angegeben, immer die B-Variante (EIA/TIA-568B) zum Belegen der Adern in einem RJ45-Stecker oder einer Wanddose.

Der Farbcode lautet wie folgt (siehe Foto bei diesem Artikel):

• 1 = weiß-orange
• 2 = orange
• 3 = weiß-grün
• 4 = blau
• 5 = weiß-blau
• 6 = grün
• 7 = weiß-braun
• 8 = braun

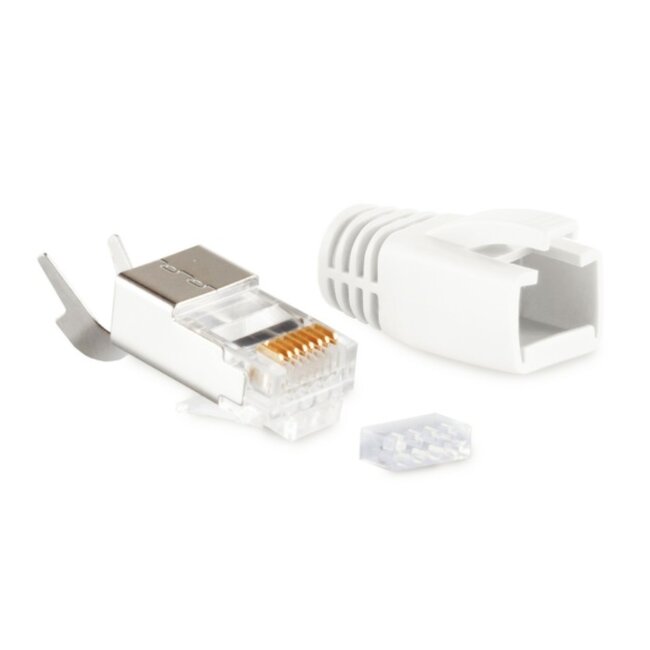

3-teiliges Steckverbinder-Set mit Kabelmanager

Wenn Sie häufig Crimp-Steckverbinder anbringen, wird es immer einfacher und Sie verschwenden weniger Steckverbinder. Bei gelegentlicher Nutzung bleibt es jedoch schwierig, einen Steckverbinder korrekt zu crimpen. Dieser geschirmte Steckverbinder ist eine ideale Erfindung, denn Sie müssen nicht mehr „fummeln“. Sie können die Adern einfach im mitgelieferten Kabelmanager sortieren. Diesen schieben Sie anschließend in den Steckverbinder und crimpen ihn mit einer Crimpzange. Einen RJ45-Stecker herzustellen war noch nie so einfach!

Massive (solid) und flexible (stranded) Aderstruktur

Der Unterschied zwischen massiver und flexibler Aderstruktur liegt im Aufbau der 8 Adern im Netzwerkkabel. Bei massiver Aderstruktur besteht jede Ader aus einem einzelnen Kupferdraht (für feste Installation). Das Kabel ist steifer, was die Verlegung durch Leerrohre erleichtert und die Montage in Unterputz- oder Aufputzdosen verbessert. Nachteilig kann sein, dass die Montage an einem RJ45-Stecker schwieriger ist. Bei flexibler Aderstruktur bestehen die Adern aus verdrillten dünnen Kupferdrähten, die sich leichter an RJ45-Steckverbinder anschließen lassen. Zudem ist ein Netzwerkkabel mit flexibler Aderstruktur weniger steif.

CAT6/6a und CAT7/7a

Diese Steckverbinder sind geeignet für Netzwerke bis CAT6a/CAT7/CAT7a (10 Gigabit, 10GBase-T), was bedeutet, dass sie in Netzwerken bis 10 Gbit/s verwendet werden können. Selbstverständlich sind diese Steckverbinder auch hervorragend für CAT5e/CAT6 (Gigabit, 10/100/1000 Mbit/s) Netzwerke geeignet. Da viele Anbieter in Deutschland immer höhere Internetgeschwindigkeiten anbieten, empfiehlt es sich, mindestens CAT6a Kabel und Steckverbinder zu verwenden.

STP

Diese Steckverbinder sind geschirmt (STP) und daher geeignet für die Befestigung an geschirmten Netzwerkkabeln (z. B. F/UTP, U/FTP oder S/FTP). Diese Abschirmung macht Ihr Netzwerkkabel deutlich besser als ein UTP-Kabel (Unshielded Twisted Pair, ungeschirmt). Um die Abschirmung aufrechtzuerhalten, muss die Abschirmung des Kabels mit der Abschirmung (metallischer Teil) des Steckverbinders verbunden werden.

Technische Daten RJ45 Crimp-Steckverbinder (STP) für CAT6/6a/7/7a Netzwerkkabel (massiv/flexibel)

• geeignet für AWG23-24 Kabel mit massiven (solid) und flexiblen (stranded) Adern
• geeignet zur Befestigung an CAT6/6a/CAT7/7a Netzwerkkabeln
• geeignet für geschirmte Kabel (STP)
• zur Befestigung wird eine RJ45 Crimpzange benötigt
• Lieferumfang: 50 Steckverbinder mit Kabelmanager und Hülse
• Farbe: grau/weiß
• konform: RoHS
• Garantie: 2 Jahre
