RJ45 Crimp-Steckverbinder (STP) für CAT6/6a/7/7a Netzwerkkabel (massiv/flexibel)

Verwenden Sie diesen RJ45 Crimp-Steckverbinder, um Ihr Netzwerkkabel mit einem Anschluss auszustatten.

Eigenschaften:

• geeignet für AWG23-24 Kabel mit massiven (solid) und flexiblen (stranded) Adern
• geeignet zur Montage an CAT6/6a/CAT7/7a Netzwerkkabeln
• geeignet für geschirmte Kabel (STP)
• zur Montage wird eine RJ45 Crimpzange benötigt
• Lieferumfang: 10 Steckverbinder mit Kabelmanager und Hülse

EIA/TIA-568A und EIA/TIA-568B

Es gibt zwei verschiedene Standards für die Farbcode-Belegung von Netzwerkkabeln, nämlich EIA/TIA-568A und EIA/TIA-568B. In Europa ist die B-Variante (EIA/TIA-568B) der Standard. Verwenden Sie daher, sofern nicht ausdrücklich anders angegeben, immer die B-Variante (EIA/TIA-568B) für die Belegung der Adern in einem RJ45-Steckverbinder oder an einer Wandsteckdose.

Die Farbcode-Belegung lautet wie folgt (siehe Foto bei diesem Artikel):

• 1 = weiß-orange
• 2 = orange
• 3 = weiß-grün
• 4 = blau
• 5 = weiß-blau
• 6 = grün
• 7 = weiß-braun
• 8 = braun

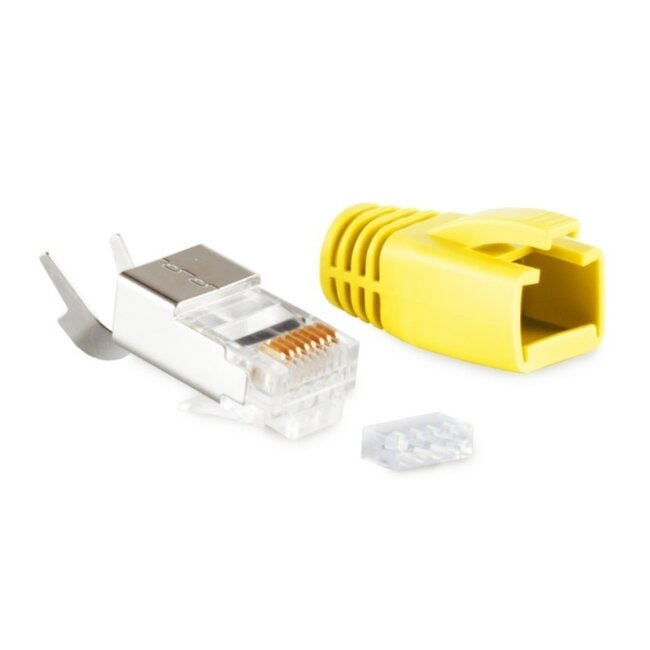

3-teiliges Steckverbinder-Set mit Kabelmanager

Wenn Sie häufig Crimp-Steckverbinder anfertigen, wird es mit der Zeit immer einfacher und Sie verschwenden weniger Steckverbinder. Wenn Sie es jedoch nur gelegentlich machen, ist es oft schwierig, den Steckverbinder korrekt zu crimpen. Dieser geschirmte Steckverbinder ist eine ideale Erfindung, denn Sie müssen nicht mehr „herumfummeln“. Sie können die Adern einfach im mitgelieferten Kabelmanager sortieren. Diesen schieben Sie dann in den Steckverbinder und crimpen ihn mit der Crimpzange. Einen RJ45-Steckverbinder herzustellen war noch nie so einfach!

Massive (solid) und flexible (stranded) Aderstruktur

Der Unterschied zwischen massiver und flexibler Aderstruktur liegt in der Konstruktion der 8 Adern im Netzwerkkabel. Bei massiver Aderstruktur besteht jede Ader aus einem einzelnen Kupferdraht (für feste Installation). Das Kabel ist steifer, was die Verlegung durch Leerrohre erleichtert und die Montage in Unterputz- und Aufputzdosen verbessert. Nachteilig kann sein, dass die Montage an einem RJ45-Steckverbinder schwieriger ist. Bei der flexiblen Aderstruktur bestehen die Adern aus verdrillten dünnen Kupferdrähten, die sich leichter an RJ45-Steckverbinder anschließen lassen. Außerdem ist ein Netzwerkkabel mit flexibler Aderstruktur weniger steif.

CAT6/6a und CAT7/7a

Diese Steckverbinder sind geeignet für Netzwerke bis CAT6a/CAT7/CAT7a (10 Gigabit, 10GBase-T), was bedeutet, dass sie in Netzwerken mit bis zu 10 Gbit/s verwendet werden können. Selbstverständlich können diese Steckverbinder auch hervorragend in CAT5e/CAT6 (Gigabit, 10/100/1000 Mbit/s) Netzwerken eingesetzt werden. Da viele Anbieter in Deutschland immer höhere Internetgeschwindigkeiten anbieten, empfiehlt es sich, mindestens CAT6a Kabel und Steckverbinder zu verwenden.

STP

Diese Steckverbinder sind geschirmt (STP) und daher geeignet für die Montage an geschirmten Netzwerkkabeln (z. B. F/UTP, U/FTP oder S/FTP). Diese Abschirmung macht Ihr Netzwerkkabel deutlich besser als ein UTP-Kabel (Unshielded Twisted Pair, ungeschirmt). Um die Abschirmung zu gewährleisten, muss die Abschirmung des Kabels mit der Abschirmung (Metallteil) des Steckverbinders verbunden werden.

Technische Daten RJ45 Crimp-Steckverbinder (STP) für CAT6/6a/7/7a Netzwerkkabel (massiv/flexibel)

• geeignet für AWG23-24 Kabel mit massiven (solid) und flexiblen (stranded) Adern
• geeignet zur Montage an CAT6/6a/CAT7/7a Netzwerkkabeln
• geeignet für geschirmte Kabel (STP)
• zur Montage wird eine RJ45 Crimpzange benötigt
• Lieferumfang: 10 Steckverbinder mit Kabelmanager und Hülse
• Farbe: grau/gelb
• konform: RoHS
• Garantie: 2 Jahre
