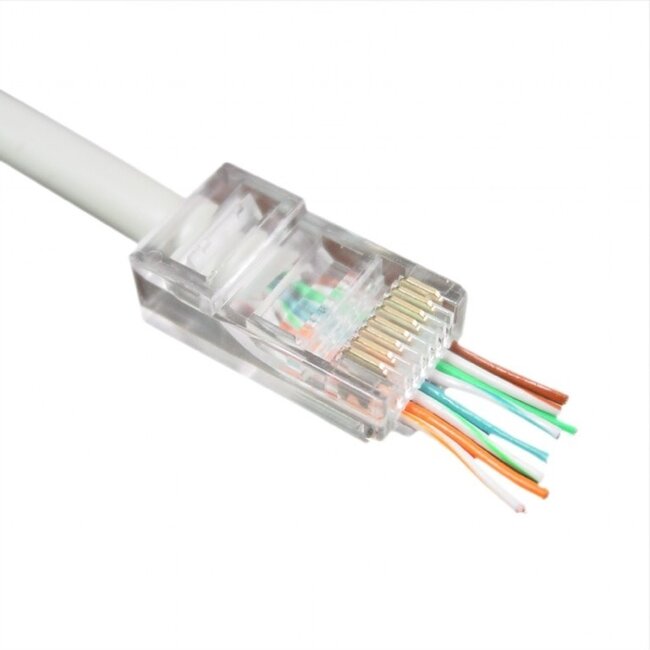

RJ45 Crimp-Steckverbinder (UTP) mit Durchsteckmontage für CAT6 Netzwerkkabel (massiv/flexibel)

Verwenden Sie diese RJ45 Crimp-Steckverbinder, um Ihre CAT6 Netzwerkkabel mit Steckverbindern auszustatten.

Eigenschaften:

• geeignet für AWG24-27 Kabel mit massiven (solid) und flexiblen (stranded) Leitern
• geeignet zur Montage an CAT6 Netzwerkkabeln
• geeignet für die Montage an ungeschirmten Kabeln (UTP)
• zur Montage wird eine RJ45 Crimpzange benötigt
• einfache Installation dank Durchsteckmontage
• Lieferumfang: 10 Stück (ohne Schutzhülle)

EIA/TIA-568A und EIA/TIA-568B

Es gibt zwei verschiedene Standards für die Farbkennzeichnung von Netzwerkkabeln, nämlich EIA/TIA-568A und EIA/TIA-568B. In Europa ist die B-Variante (EIA/TIA-568B) der Standard. Verwenden Sie daher, sofern nicht ausdrücklich anders angegeben, immer die B-Variante (EIA/TIA-568B) für die Belegung der Adern in einem RJ45-Stecker oder einer Wandsteckdose.

Die Farbcode-Belegung ist wie folgt (siehe Foto bei diesem Artikel):

• 1 = Weiß-Orange
• 2 = Orange
• 3 = Weiß-Grün
• 4 = Blau
• 5 = Weiß-Blau
• 6 = Grün
• 7 = Weiß-Braun
• 8 = Braun

Steckverbinder mit Durchsteckmontage

Diese Steckverbinder sind sehr benutzerfreundlich und ermöglichen eine einfache und korrekte Montage am Kabel. So funktioniert es:

• zuerst eine Schutzhülle über das Kabel schieben (nicht enthalten) und anschließend das Kabel ca. 5 cm abmanteln
• die verdrillten Aderpaare auseinanderziehen, sodass 8 einzelne Drähte vorliegen, diese in der richtigen Reihenfolge anordnen und gleichzeitig in den Steckverbinder schieben
• das Kabel vollständig durch den Steckverbinder führen, sodass die Drähte vorne wieder herauskommen, und darauf achten, dass die Außenmantel des Kabels nahezu bündig am Steckverbinder anliegt
• den Steckverbinder mit einer Crimpzange crimpen
• mit einem scharfen Messer die überstehenden Kabel vorne abschneiden
• die Schutzhülle über den Steckverbinder schieben – der Steckverbinder ist nun einsatzbereit

Tipp! Crimpzange für Steckverbinder mit Durchsteckmontage

Es gibt jetzt auch eine Crimpzange speziell für Steckverbinder mit Durchsteckmontage. Diese schneidet beim Crimpen automatisch die überstehenden Kabel vorne am Steckverbinder ab.

Massive (solid) und flexible (stranded) Aderaufbauten

Der Unterschied zwischen massivem und flexiblem Aderaufbau liegt in der Konstruktion der 8 Adern im Netzwerkkabel. Bei massivem Aufbau besteht jede Ader aus einem einzelnen Kupferdraht (für feste Installation). Das Kabel ist steifer, was die Verlegung in Rohren erleichtert und die Montage in Unterputz- und Aufputzdosen verbessert. Nachteilig kann sein, dass die Montage an einem RJ45-Stecker etwas schwieriger ist. Beim flexiblen Aufbau bestehen die Adern aus mehreren dünnen Kupferdrähten, die leichter an RJ45-Stecker anzuschließen sind. Zudem ist ein Netzwerkkabel mit flexiblem Aufbau weniger steif.

CAT6

Diese Steckverbinder entsprechen der CAT6-Spezifikation, was bedeutet, dass sie in Netzwerken bis zu 1000 Mbit/s (Gigabit-Netzwerke) verwendet werden können. Selbstverständlich sind diese Steckverbinder auch hervorragend für CAT5-Netzwerke (bis 100 Mbit/s) geeignet. Da viele Anbieter in Deutschland immer höhere Internetgeschwindigkeiten anbieten, empfiehlt es sich, CAT6 Kabel und Steckverbinder zu verwenden.

UTP

Diese Steckverbinder sind ungeschirmt und werden ausschließlich für ungeschirmte Netzwerkkabel empfohlen. Ein Netzwerkkabel ohne Abschirmung wird als UTP (Unshielded Twisted Pair) oder U/UTP (Unshielded / Unshielded Twisted Pair) bezeichnet.

Spezifikationen RJ45 Crimp-Steckverbinder (UTP) mit Durchsteckmontage für CAT6 Netzwerkkabel (massiv/flexibel)

• geeignet für AWG24-27 Kabel mit massiven (solid) und flexiblen (stranded) Leitern
• geeignet zur Montage an CAT6 Netzwerkkabeln
• geeignet für die Montage an ungeschirmten Kabeln (UTP)
• zur Montage wird eine RJ45 Crimpzange* benötigt
• einfache Installation dank Durchsteckmontage
• Lieferumfang: 10 Stück (ohne Schutzhülle)
• Farbe: transparent
• konform: RoHS
• Garantie: 2 Jahre

*Tipp! Crimpzange für Steckverbinder mit Durchsteckmontage

Es gibt jetzt auch eine Crimpzange speziell für Steckverbinder mit Durchsteckmontage. Diese schneidet beim Crimpen automatisch die überstehenden Kabel vorne am Steckverbinder ab.
