RJ45 Crimpstecker (UTP) mit Durchsteckmontage für CAT6 Netzwerkkabel (massiv/flexibel)

Verwenden Sie diese RJ45 Crimpstecker, um Ihre CAT6 Netzwerkkabel mit Steckverbindern auszustatten.

Eigenschaften:

• geeignet für AWG24-27 Kabel mit massiven (solid) und flexiblen (stranded) Leitern
• geeignet zur Montage an CAT6 Netzwerkkabeln
• geeignet für ungeschirmte Kabel (UTP)
• zur Montage wird eine RJ45 Crimpzange benötigt
• einfache Installation dank Durchsteckmontage
• Lieferumfang: 50 Stück (ohne Schutzhülle)

EIA/TIA-568A und EIA/TIA-568B

Es gibt zwei verschiedene Standards für die Farbcodierung von Netzwerkkabeln, nämlich EIA/TIA-568A und EIA/TIA-568B. In Europa ist die B-Variante (EIA/TIA-568B) der Standard. Verwenden Sie daher, sofern nicht ausdrücklich anders angegeben, immer die B-Variante (EIA/TIA-568B) für das Belegen der Adern in einem RJ45-Stecker oder einer Wandsteckdose.

Die Farbcodierung lautet wie folgt (siehe Foto bei diesem Artikel):

• 1 = weiß-orange
• 2 = orange
• 3 = weiß-grün
• 4 = blau
• 5 = weiß-blau
• 6 = grün
• 7 = weiß-braun
• 8 = braun

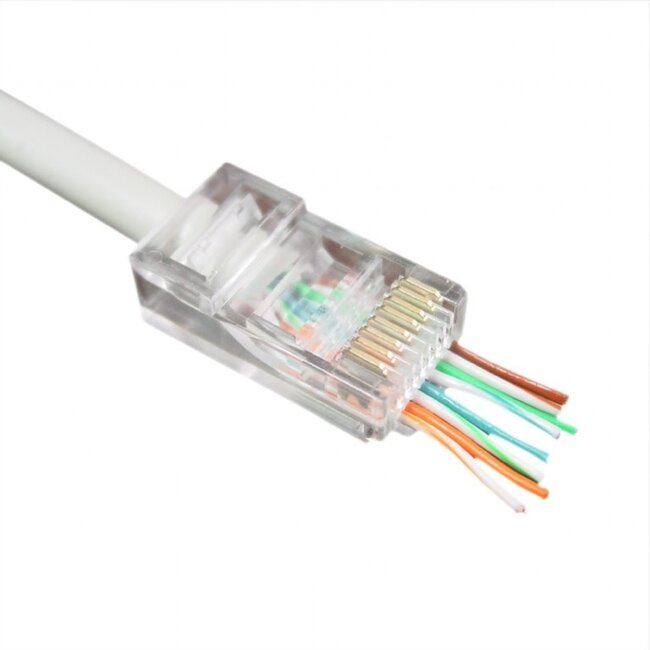

Stecker mit Durchsteckmontage

Diese Stecker sind sehr benutzerfreundlich und ermöglichen eine einfache und korrekte Montage des Steckers am Kabel. So funktioniert es:

• zuerst eine Schutzhülle über das Kabel schieben (nicht enthalten) und dann das Kabel ca. 5 cm abmanteln
• die verdrillten Aderpaare auseinanderziehen, sodass 8 einzelne Drähte vorliegen, diese in der richtigen Reihenfolge anordnen und gleichzeitig in den Stecker schieben
• das Kabel vollständig durch den Stecker führen, sodass die Drähte vorne wieder herauskommen, und darauf achten, dass die Außenmantel des Kabels nahezu bündig am Stecker anliegt
• den Stecker mit einer Crimpzange crimpen
• mit einem scharfen Messer die überstehenden Kabel vorne abschneiden
• die Schutzhülle über den Stecker schieben – der Stecker ist einsatzbereit

Tipp! Crimpzange für Stecker mit Durchsteckmontage

Es gibt jetzt auch eine Crimpzange speziell für Stecker mit Durchsteckmontage. Diese schneidet beim Crimpen automatisch die überstehenden Kabel vorne am Stecker ab.

Massive (solid) und flexible (stranded) Aderaufbau

Der Unterschied zwischen massivem und flexiblem Aderaufbau liegt in der Konstruktion der 8 Adern im Netzwerkkabel. Bei massivem Aufbau besteht jede Ader aus einem einzelnen Kupferdraht (für feste Installation). Das Kabel ist steifer, was die Verlegung in Rohren erleichtert und die Montage in Unterputz- und Aufputzdosen verbessert. Nachteilig kann sein, dass die Montage an einem RJ45-Stecker schwieriger ist. Beim flexiblen Aufbau bestehen die Adern aus mehreren dünnen Kupferdrähten, die die Montage an RJ45-Steckern erleichtern. Zudem ist ein Netzwerkkabel mit flexiblem Aderaufbau weniger steif.

CAT6

Diese Stecker entsprechen der CAT6-Spezifikation, was bedeutet, dass sie in Netzwerken bis zu 1000 Mbit/s (Gigabit-Netzwerke) eingesetzt werden können. Selbstverständlich sind diese Stecker auch hervorragend für CAT5-Netzwerke (bis 100 Mbit/s) geeignet. Da viele Anbieter in Deutschland immer höhere Internetgeschwindigkeiten anbieten, empfiehlt es sich, CAT6 Kabel und Stecker zu verwenden.

UTP

Diese Stecker sind ungeschirmt und werden ausschließlich für ungeschirmte Netzwerkkabel empfohlen. Ein ungeschirmtes Netzwerkkabel wird als UTP (Unshielded Twisted Pair) oder U/UTP (Unshielded / Unshielded Twisted Pair) bezeichnet.

Spezifikationen RJ45 Crimpstecker (UTP) mit Durchsteckmontage für CAT6 Netzwerkkabel (massiv/flexibel)

• geeignet für AWG24-27 Kabel mit massiven (solid) und flexiblen (stranded) Leitern
• geeignet zur Montage an CAT6 Netzwerkkabeln
• geeignet für ungeschirmte Kabel (UTP)
• zur Montage wird eine RJ45 Crimpzange* benötigt
• einfache Installation dank Durchsteckmontage
• Lieferumfang: 50 Stück (ohne Schutzhülle)
• Farbe: transparent
• konform: RoHS
• Garantie: 2 Jahre

*Tipp! Crimpzange für Stecker mit Durchsteckmontage

Es gibt jetzt auch eine Crimpzange speziell für Stecker mit Durchsteckmontage. Diese schneidet beim Crimpen automatisch die überstehenden Kabel vorne am Stecker ab.
