DisplayPort (v) - DisplayPort (v)
Kabellängen max. 5 m Ein- / 5 m Ausgang (bis zu 4K@60Hz)
Kabellängen max. 15 m Ein- / 15 m Ausgang (bis zu 4K@30Hz)
Kabellängen max. 10 m Ein- / 20 m Ausgang (bis zu 2K@60Hz)
DisplayPort 1.2
DisplayPort Dual Mod
Lesen Sie mehr.

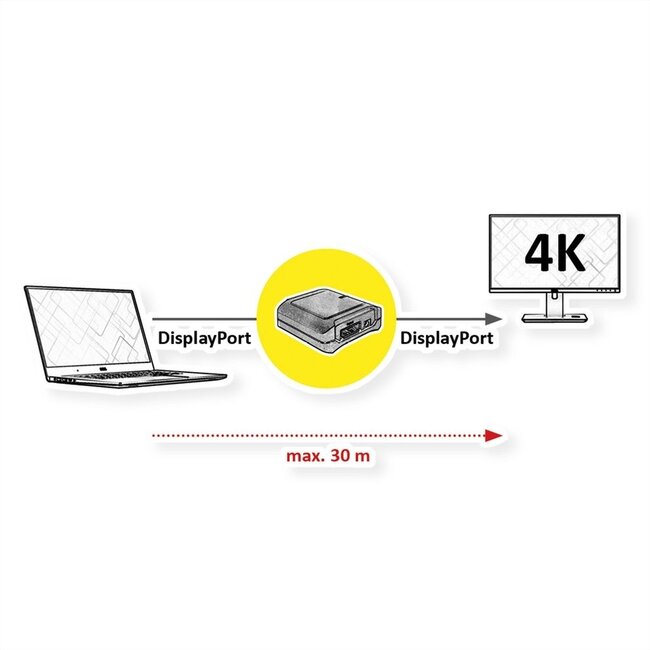

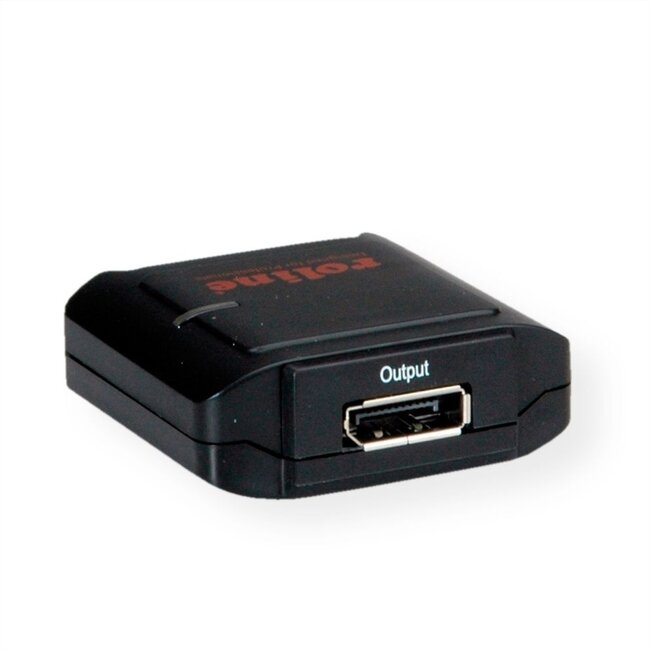

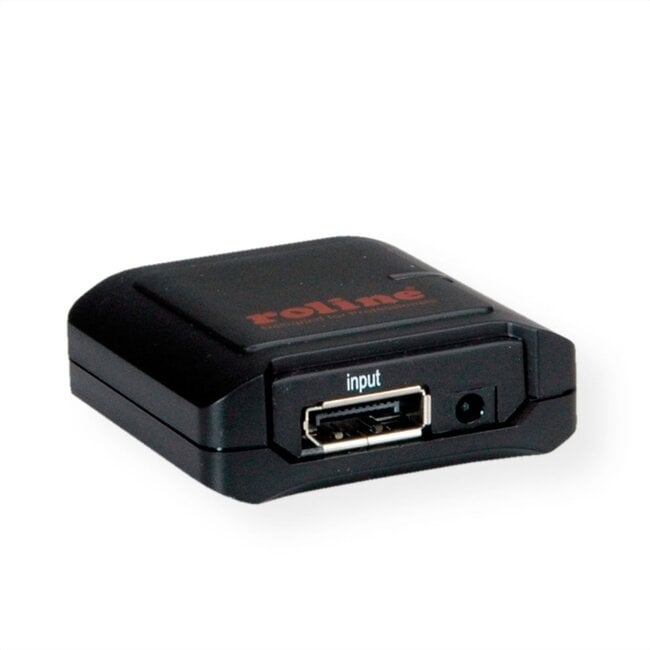

DisplayPort Version 1.2 Kupplung mit Verstärker, mit der Sie zwei DisplayPort-Kabel verbinden können. Dank des integrierten Verstärkers ist dieser DisplayPort-Koppler geeignet für maximal 5 Meter Kabel am Eingang und maximal 5 Meter Kabel am Ausgang bei Auflösungen bis zu 3840 x 2160 @ 60 Hz. Bei niedrigeren Auflösungen können längere Kabellängen verwendet werden.
Verwenden Sie stets hochwertige DisplayPort-Kabel, vorzugsweise mit reinem Kupferleiter (CU/OFC) und einem AWG-Wert von 28 oder niedriger. Ist der AWG-Wert des verwendeten Kabels höher (und die Kupferleiter somit dünner), kann es sein, dass höhere Auflösungen nicht dargestellt werden können. Dies gilt auch für Kabel ohne reinen Kupferkern (CU oder OFC), wie z.B. CCA (Kupfer mit Aluminium) oder CCS (Kupfer mit Stahl).
Standardmäßig ist das DisplayPort-Signal nicht kompatibel mit TMDS, dem Übertragungsprotokoll für HDMI oder DVI. Es ist jedoch möglich, ein HDMI- oder DVI-Signal über das DisplayPort-Kabel zu übertragen dank des Standards DisplayPort Dual Mode (DP++). Dieser Repeater unterstützt DisplayPort Dual Mode (DP++), sodass Sie auch Adapter und Kabel von DisplayPort zu HDMI oder DisplayPort zu DVI anschließen können. Für die Umwandlung zu VGA ist kein DisplayPort Dual Mode (DP++) erforderlich, da diese Konvertierung durch den Chip in dem DisplayPort-zu-VGA-Kabel oder Adapter erfolgt.
DisplayPort ist ein Audio- und Video-Standard, der von der Video Electronics Standards Association (VESA) entwickelt wurde. Dieser Standard existiert seit 2005 und wird hauptsächlich für die Übertragung von Bildsignalen verwendet, beispielsweise zwischen Computer und Monitor. Verschiedene Hersteller, darunter ATI, Dell, HP, Samsung, Philips und Intel, unterstützen den DisplayPort-Standard. HDMI ist ein großer Konkurrent von DisplayPort, jedoch ist DisplayPort aufgrund fehlender Lizenz- und Royalty-Gebühren kostengünstiger zu implementieren. Zudem wird ein DisplayPort-Kabel häufig verwendet, um ein VGA- oder DVI-Kabel zu ersetzen. Eine kleinere Variante des DisplayPort-Kabels ist das Mini DisplayPort-Kabel.
Viele neue Notebooks verfügen über einen Mini DisplayPort-Anschluss. Hier kann ein Kabel oder Adapter angeschlossen werden, der zu (Mini) DisplayPort, HDMI, DVI und VGA konvertiert.
Der Hersteller gibt nicht an, ob dieser Repeater DP_PWR unterstützt. In der Regel bedeutet dies, dass der Repeater keine Unterstützung für DP_PWR bietet. Wenn der Hersteller Ihres Geräts nicht ausdrücklich angibt, dass Sie ein DisplayPort PWR (DP_PWR) kompatibles Kabel benötigen, sollten Sie am besten ein Kabel verwenden, bei dem Pin 20 nicht angeschlossen ist.
Es gibt zwei Arten von DisplayPort-Kabeln: solche, die Strom über Pin 20 führen (DisplayPort mit DP_PWR: 3,3V / 500mA) und solche, bei denen Pin 20 nicht angeschlossen ist. Diese Kabel führen keine Stromversorgung mit. DP_PWR kann nützlich sein, um angeschlossene Geräte mit Strom zu versorgen, kann jedoch Probleme (sogar Kurzschlüsse) verursachen, wenn diese Stromversorgung nicht benötigt wird. Kaufen Sie daher nur ein Kabel mit DP_PWR, wenn der Hersteller Ihres DisplayPort-Geräts dies empfiehlt. Bei vielen Kabeln und Adaptern ist nicht angegeben, ob Pin 20 angeschlossen ist oder ob das Kabel DP_PWR unterstützt. In solchen Fällen können Sie davon ausgehen, dass Pin 20 nicht angeschlossen ist.
