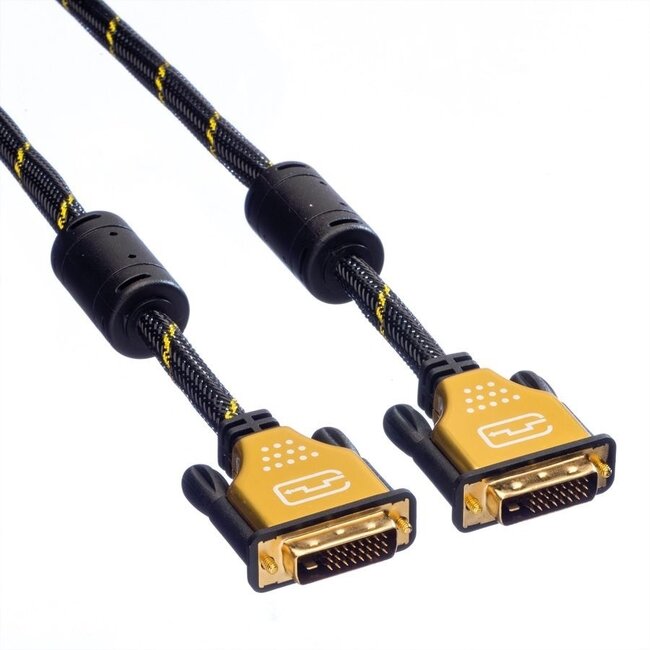

Roline DVI-D Dual Link Monitor-Kabel

Verwenden Sie dieses DVI Dual Link Kabel, um einen Computer mit DVI-Ausgang mit einem Fernseher, Monitor oder Projektor mit DVI-Eingang zu verbinden. Geeignet für Auflösungen bis zu 2560 x 1600 @ 60 Hz (WQXGA) oder 3840 x 2400 @ 30 Hz (WQUXGA).

Eigenschaften:

• extra robuste Stecker mit Metallgehäuse
• 24K vergoldete Kontakte zur Vermeidung von Signalverlust
• langlebige, geflochtene Nylon-Außenhülle für optimalen Schutz
• sauerstofffreie Kupferleiter für fehlerfreie Signalübertragung
• doppelte Abschirmung zur Vermeidung von Datenverlust und Störungen
• Ferritkerne zur Unterdrückung von HF-Störströmen

Kein Ton

Ein DVI-Kabel überträgt ausschließlich Bildsignale. Für die Tonübertragung ist daher ein separates Kabel erforderlich.

Nur für digitale Videosignale geeignet

Eine Umwandlung zu VGA, beispielsweise über Adapter oder Kabel, ist nicht möglich. Wenn Sie dennoch einen VGA-Monitor an den DVI-Ausgang Ihres PCs oder Laptops anschließen möchten, können Sie einen DVI-I / DVI-A zu VGA Adapter oder Kabel verwenden. Achtung! Ihr System muss dafür über einen DVI-I 24+5-Pin Ausgang verfügen.

Was ist DVI?

DVI steht für Digital Visual Interface und wurde ursprünglich als Schnittstelle für Monitore entwickelt. DVI überträgt ein vollständig digitales Signal ohne Datenverlust. Daher gilt DVI als Ersatz für das analoge VGA.

DVI Single Link und Dual Link

Bei Dual Link werden zwei parallele Verbindungen hergestellt, wodurch die Bandbreite verdoppelt wird. Mit einer doppelten Verbindung (Dual Link) sind höhere Auflösungen möglich als mit einer einzelnen Verbindung (Single Link). Im folgenden Überblick sehen Sie die maximal erreichbaren Auflösungen für Single Link und Dual Link DVI-Verbindungen:

• Single Link HDTV max. 1920 x 1080 @ 60 Hz
• Dual Link HDTV max. 1920 x 1080 @ 120 Hz
• Single Link WUXGA max. 1920 x 1200 @ 60 Hz
• Dual Link WUXGA max. 1920 x 1200 @ 120 Hz
• Single Link WQXGA max. 2560 x 1600 @ 30 Hz
• Dual Link WQXGA max. 2560 x 1600 @ 60 Hz
• Dual Link WQUXGA max. 3840 x 2400 @ 30 Hz

3 verschiedene DVI-Steckertypen

DVI-A - 12+5 Pins

Diese Schnittstelle überträgt ausschließlich ein analoges Signal und dient dazu, ein DVI-Kabel auf VGA umzuwandeln. Dieser Typ entspricht DVI-I.

DVI-I - 18+5 Pins (Single Link) / 24+5 Pins (Dual Link)

Dies ist die ursprüngliche Schnittstelle, die eine Kombination aus digitalem und analogem Signal überträgt. Viele Computer mit einem Monitor-Ausgang verfügen oft über diese Schnittstelle. Sie können damit einen analogen (VGA) Monitor, aber auch einen digitalen DVI-D oder HDMI Monitor anschließen.

DVI-D - 18+1 Pins (Single Link) / 24+1 Pins (Dual Link)

DVI-D überträgt ausschließlich digitale Signale. Viele Verbraucherprodukte wie digitale Fernseher oder Monitore verfügen bereits über diese Schnittstelle. Auch Computer mit sowohl DVI- als auch VGA-Monitoranschluss besitzen oft einen digitalen DVI-D Ausgang.

Probleme beim Anschluss

Achten Sie beim Kauf eines DVI-Kabels darauf, welchen DVI-Typ Ihr Gerät unterstützt. Ein DVI-D Stecker passt in eine DVI-I Buchse, während ein DVI-I Stecker nicht in eine DVI-D Buchse passt. Ein DVI-A Stecker passt nur in eine DVI-I Buchse, nicht jedoch in eine DVI-D Buchse.

UL-zertifiziert

UL-Zertifizierungen sind in der Regel nur relevant, wenn Sie in die USA und/oder nach Kanada exportieren. UL, kurz für Underwriters Laboratories Inc., ist ein amerikanisches Zertifizierungsunternehmen, das Sicherheitsstandards für elektrische Geräte und Komponenten entwickelt. UL testet, inspiziert, validiert, kontrolliert und berät Hersteller, Händler, politische Entscheidungsträger, Aufsichtsbehörden, Dienstleister und Verbraucher. UL ist zudem befugt, Tests im Auftrag der amerikanischen Bundesbehörde Occupational Safety and Health Administration (OSHA), des American National Standards Institute (ANSI), des Standards Council of Canada (SCC) durchzuführen und ist als Standards Development Organization (SDO) anerkannt, um nationale Standards Kanadas (NSCs) zu entwickeln.

Technische Daten Roline DVI-D Dual Link Monitor-Kabel

• Stecker: DVI-D (männlich) - DVI-D (männlich)
• DVI-D Dual Link 24+1 Pins Stecker
• kompatibel mit DVI-D 24+1 Pins und DVI-I 24+5 Pins Anschlüssen
• zur Übertragung von Videosignalen (kein Audio)
• geeignet für Auflösungen bis 2560 x 1600 @ 60 Hz (WQXGA) oder 3840 x 2400 @ 30 Hz (WQUXGA)
• DVI-Stecker mit Schrauben für optimale Verbindung
• American Wire Gauge: 28 AWG
• Leiter: Kupfer (CU)
• 24K vergoldete Kontakte
• doppelt geschirmtes Kabel mit geflochtener Nylon-Außenhülle
• Stecker mit Metallgehäuse
• 2x Ferritkerne
• Kabeldurchmesser: 8,5 mm
• konform mit: RoHS, UL (UL20276)
• Farbe: Schwarz
• Garantie: 2 Jahre
