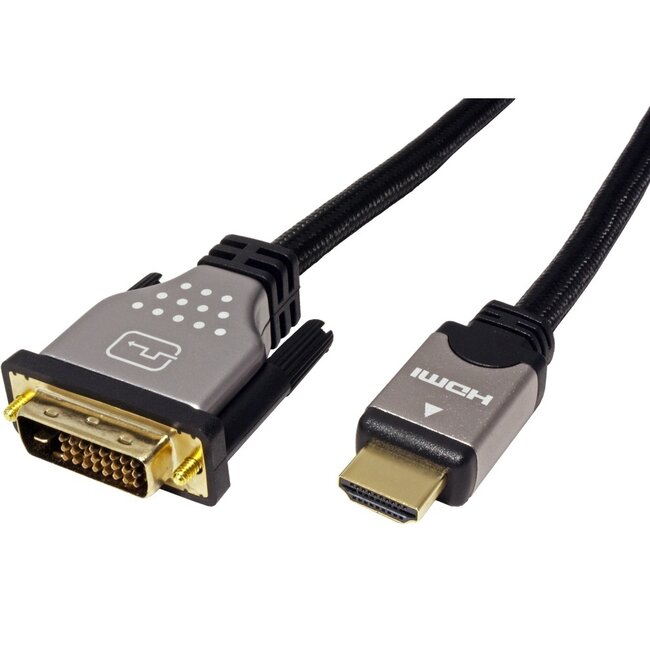

Roline Hochwertiges DVI-D Dual Link - HDMI Kabel / UL

Verwenden Sie dieses Kabel, um eine Verbindung zwischen einem Gerät mit HDMI-Anschluss und einem Gerät mit DVI-Anschluss herzustellen. Der DVI-Stecker ist ein DVI-D Dual Link (24+1 Pins). Geeignet für Auflösungen bis zu 1920 x 1200 @ 60 Hz (WUXGA).

Eigenschaften:

• 24K vergoldete Kontakte zur Vermeidung von Signalverlust
• sauerstofffreie Kupferleiter für eine fehlerfreie Signalübertragung
• hochwertige Metallstecker
• robuste, geflochtene Nylonummantelung schützt das Kabel vor Kabelbrüchen

UL-zertifiziert

UL-Zertifizierungen sind in der Regel relevant, wenn Sie in die USA und/oder nach Kanada exportieren. UL, kurz für Underwriters Laboratories Inc., ist ein amerikanisches Zertifizierungsunternehmen, das Sicherheitsstandards für elektrische Geräte und Komponenten festlegt. UL testet, inspiziert, validiert, kontrolliert und berät Hersteller, Händler, politische Entscheidungsträger, Aufsichtsbehörden, Dienstleister und Verbraucher. UL ist zudem befugt, Prüfungen im Auftrag der amerikanischen Bundesbehörde Occupational Safety and Health Administration (OSHA), des American National Standards Institute (ANSI), des Standards Council of Canada (SCC) durchzuführen und ist als Standards Development Organization (SDO) anerkannt, um nationale Standards in Kanada (NSCs) zu entwickeln.

Bidirektional

Dieses Kabel ist richtungsunabhängig und kann für Geräte mit HDMI-Ein- und Ausgängen sowie DVI-Ein- und Ausgängen verwendet werden. Beide Geräte müssen jedoch dieselbe Auflösung unterstützen und HDCP-kompatibel sein. Es kann daher vorkommen, dass Audio-/Videogeräte mit HDMI-Ausgang nicht an DVI-Monitore angeschlossen werden können.

Audio nur bei eingeschränkten Anwendungen möglich

Ein DVI-Kabel dient ausschließlich der Übertragung von Bildsignalen. Für die Tonübertragung ist ein separates Kabel erforderlich. In sehr begrenzten Fällen können die zusätzlichen Pins des Dual Link DVI-Steckers zur Audioübertragung genutzt werden. Dies funktioniert nur bei Geräten mit DVI-Ausgang (nicht bei Geräten mit DVI-Eingang). Nach unserem Kenntnisstand unterstützen nur wenige Grafikkarten von AMD/ATI Radeon und Nvidia sowie die Dreambox mit DVI-D Dual Link Ausgang diese Funktion. Möglicherweise müssen Sie die Einstellungen Ihrer Grafikkarte anpassen. Bitte konsultieren Sie hierfür die Bedienungsanleitung oder den Hersteller der Grafikkarte.

Nur für digitale Videosignale geeignet

Eine Umwandlung zu VGA, z. B. über Adapter oder Kabel, ist nicht möglich. Wenn Sie dennoch einen VGA-Monitor an den DVI-Ausgang Ihres PCs oder Laptops anschließen möchten, verwenden Sie bitte einen DVI-I / DVI-A zu VGA Adapter oder Kabel. Beachten Sie, dass Ihr System über einen DVI-I 24+5-Pin Ausgang verfügen muss.

Was ist DVI?

DVI steht für Digital Visual Interface und wurde ursprünglich als Schnittstelle für Monitore entwickelt. DVI überträgt ein vollständig digitales Signal ohne Datenverlust und gilt daher als Ersatz für das analoge VGA.

3 verschiedene DVI-Steckertypen

DVI-A - 12+5 Pins

Diese Schnittstelle überträgt ausschließlich ein analoges Signal und dient hauptsächlich dazu, eine DVI-Verbindung auf VGA umzuwandeln. Dieser Typ entspricht DVI-I.

DVI-I - 18+5 Pins (Single Link) / 24+5 Pins (Dual Link)

Dies ist die ursprüngliche Schnittstelle, die digitale und analoge Signale kombiniert. Viele Computer mit einem Monitoranschluss verfügen über diese Schnittstelle. Sie können sowohl analoge (VGA) als auch digitale DVI-D oder HDMI Monitore anschließen.

DVI-D - 18+1 Pins (Single Link) / 24+1 Pins (Dual Link)

DVI-D überträgt ausschließlich digitale Signale. Viele Verbraucherprodukte wie digitale Fernseher oder Monitore verwenden diese Schnittstelle. Auch Computer mit DVI- und VGA-Monitoranschluss verfügen oft über einen digitalen DVI-D Ausgang.

Anschlussprobleme

Achten Sie beim Kauf eines DVI-Kabels darauf, welchen DVI-Typ Ihr Gerät unterstützt. Ein DVI-D Stecker passt in eine DVI-I Buchse, während ein DVI-I Stecker nicht in eine DVI-D Buchse passt. Ein DVI-A Stecker passt nur in eine DVI-I Buchse, nicht jedoch in eine DVI-D Buchse.

Technische Daten Roline Hochwertiges DVI-D Dual Link - HDMI Kabel / UL

• Stecker: DVI-D Dual Link (männlich) - HDMI (männlich)
• DVI-D Dual Link 24+1 Pins Stecker
• DVI männlich: kompatibel mit DVI-I 24+5 Pins und DVI-D 24+1 Pins Anschlüssen
• Übertragung von Audio- und Videosignalen*
• geeignet für Auflösungen bis 1920 x 1200 @ 60 Hz (WUXGA)
• entspricht Version 1.3 (HDMI High Speed)
• American Wire Gauge: 28 AWG
• Leiter: Kupfer (CU)
• robuste Stecker mit Metallgehäuse
• doppelt geschirmtes Kabel mit Nylonummantelung
• 24K vergoldete Kontakte
• DVI-Stecker mit Schrauben
• Kabeldurchmesser: 7 mm
• konform mit RoHS und UL (UL 20276)
• Farbe: Schwarz
• Garantie: 2 Jahre

*Audio nur bei eingeschränkten Anwendungen möglich

Ein DVI-Kabel dient ausschließlich der Bildübertragung. Für Ton müssen Sie ein separates Kabel verwenden. In sehr begrenzten Fällen können die zusätzlichen Pins des Dual Link DVI-Steckers zur Audioübertragung genutzt werden. Dies funktioniert nur bei Geräten mit DVI-Ausgang (nicht bei Geräten mit DVI-Eingang). Nach unserem Kenntnisstand unterstützen nur wenige Grafikkarten von AMD/ATI Radeon und Nvidia sowie die Dreambox mit DVI-D Dual Link Ausgang diese Funktion. Möglicherweise sind Anpassungen an den Grafikkarteneinstellungen erforderlich. Bitte konsultieren Sie die Bedienungsanleitung oder den Hersteller der Grafikkarte.
