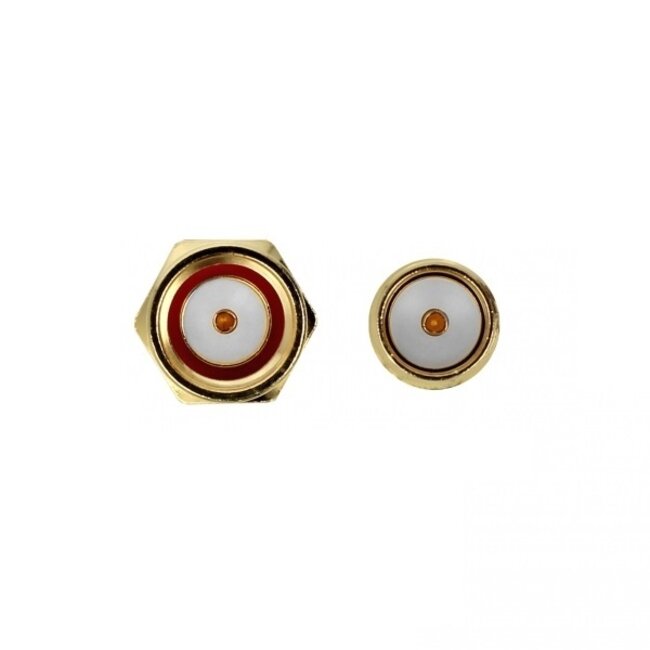

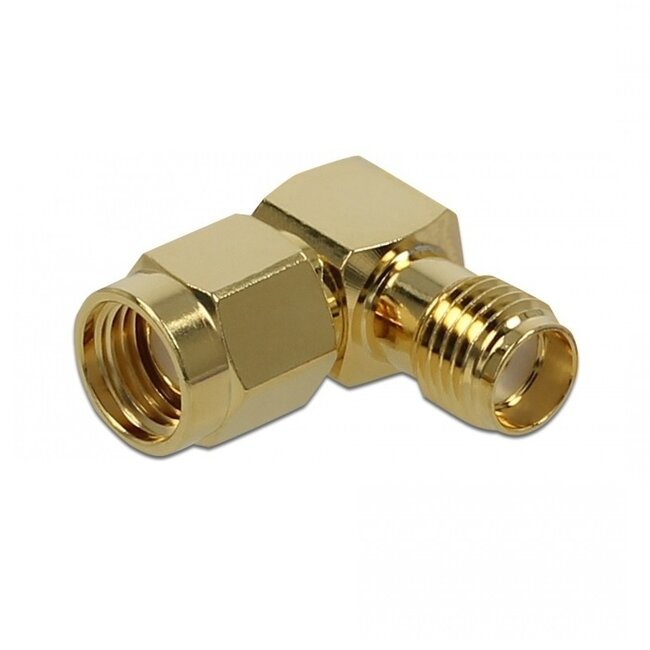

RP-SMA (m) - SMA (w) Winkeladapter - 50 Ohm / 10 GHz
Dieser Adapter ermöglicht die Verbindung eines SMA-Steckers mit einer RP-SMA-Buchse. Er eignet sich beispielsweise für Antennen, Modems, Router, (Satelliten-)Decoder und verschiedene andere Geräte mit Antennenanschlüssen.
Eigenschaften:
- Übergangsadapter mit Reverse Polarity SMA (RP-SMA) Stecker und Standard SMA Buchse
- 50 Ohm Impedanz
- 90° Winkel-Ausführung
- Frequenzbereich: bis 10 GHz
- Betriebstemperatur: -10°C bis +50°C
- Gewindetyp: 1/4'' - 36 UNS - 2B
- vergoldeter Adapter
SMA-Stecker
Der SMA-Stecker ist ein schraubbarer, kompakter Koaxial-RF-Stecker, der in den 1960er Jahren entwickelt wurde und eine Impedanz von 50 Ohm aufweist.
Reverse Polarity SMA Stecker
Neben den Standard-SMA-Steckern gibt es auch Reverse Polarity SMA (RP-SMA) Stecker. Dabei handelt es sich um eine Variante des SMA-Steckers, bei der der Innenkontakt (Pin) vertauscht ist. SMA- und RP-SMA-Stecker sind nicht kompatibel, jedoch sind Adapter erhältlich, die diese Verbindung ermöglichen. Ein (RP-)SMA-Anschluss findet sich häufig an Wi-Fi-(Modem-)Routern mit abnehmbaren Antennen.
Insgesamt gibt es vier Arten von SMA-Steckern:
- SMA männlich (Innenpin, Gewinde innen)
- SMA weiblich (Innenbuchse, Gewinde außen)
- RP-SMA männlich (Innenbuchse, Gewinde innen)
- RP-SMA weiblich (Innenpin, Gewinde außen)
Technische Daten RP-SMA (m) - SMA (w) Winkeladapter - 50 Ohm / 10 GHz
- Anschlüsse: RP-SMA (männlich) - SMA (weiblich)
- Bauform: Winkeladapter
- Impedanz: 50 Ohm
- Frequenzbereich: bis 10 GHz
- Betriebstemperatur: -10°C bis +50°C
- Gewindetyp: 1/4'' - 36 UNS - 2B
- Material: Messing (Kupfer-Zink-Legierung)
- Lieferumfang: 1x Adapter
- Abmessungen: 16,5 mm x 15,1 mm
- Durchmesser: HEX 8 mm / max. 9 mm
- Konformität: RoHS
- Farbe: Gold
- Garantie: 2 Jahre
