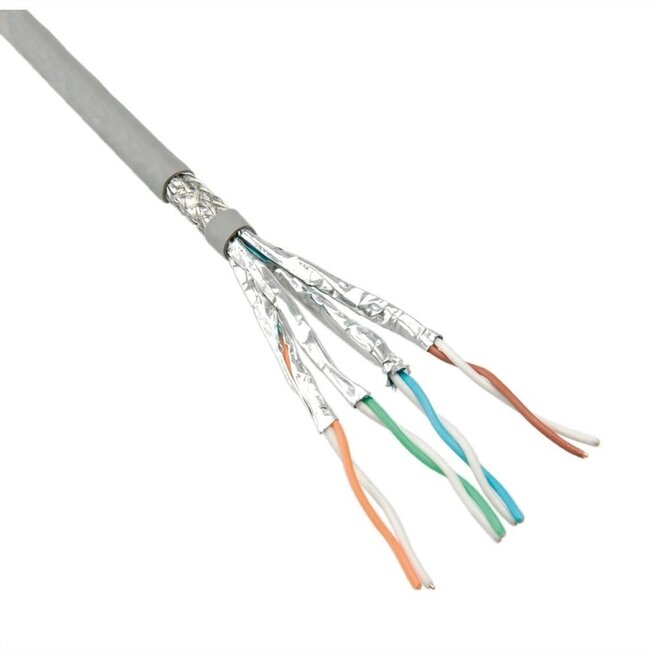

S/FTP CAT6 Gigabit Netzwerkkabel mit Massivleitern - LSZH

Dieses doppelt geschirmte Netzwerkkabel eignet sich ideal zur Herstellung von Patchkabeln. So können Sie Ihre Netzwerkkabel individuell auf die gewünschte Länge zuschneiden und das Kabel problemlos durch Rohre, Kabelkanäle und Wände führen. Dank der Massivleiter-Konstruktion ist dieses Kabel für LSA-Montage geeignet. Das Kabel verfügt über volldrähtige, verzinnte Kupferleiter.

Verwenden Sie Steckverbinder, die für dickere Leiter geeignet sind

Dieses Kabel ist mit einer Folienabschirmung um die verdrillten Aderpaare versehen. Dadurch sind die Leiter einschließlich Mantel und Folie etwas dicker als bei einem herkömmlichen AWG24-Kabel. Wir empfehlen daher, Steckverbinder zu verwenden, die für AWG23 oder dünner geeignet sind. Die werkzeuglosen (geschirmten) Steckverbinder passen beispielsweise perfekt zu diesem Kabel und lassen sich zudem ohne Werkzeug montieren.

Eigenschaften:

• CAT6: geeignet für Gigabit-Geschwindigkeiten (10/100/1000 Mbit/s)
• maximale Bandbreite: 250 MHz
• doppelt geschirmtes Kabel (S/FTP)
• verdrillte Aderpaare
• volldrähtige Kupferleiter (CU): kein CCA (Aluminium) oder CCS (Stahl)
• Massivleiter (solid)
• American Wire Gauge: AWG 24/1
• geeignet für Power over Ethernet (PoE) Anwendungen
• Kabel mit halogenfreiem Mantel (LSZH / LSOH)
• RoHS-konform
• CPR-zertifiziert gemäß EN 13501-6 und EN 60332-1-2 (Klassifizierung: Eca)

Massivleiter (solid) und Litzenleiter (stranded) Aufbau

Der Unterschied zwischen Massiv- und Litzenleiter liegt im Aufbau der 8 Adern im Netzwerkkabel. Bei Massivleitern besteht jede Ader aus einem einzelnen Kupferdraht (für feste Installation). Das Kabel ist steifer, was das Einziehen durch Leitungen erleichtert und die Montage in Unterputz- und Aufputzdosen verbessert. Nachteilig kann sein, dass die Montage an RJ45-Steckern etwas schwieriger ist. Litzenleiter bestehen aus vielen dünnen Kupferdrähten, die leichter an RJ45-Stecker anzuschließen sind. Zudem ist ein Kabel mit Litzenleiter flexibler.

CAT6

Dieses Kabel entspricht der CAT6-Spezifikation und kann in Netzwerken mit Geschwindigkeiten bis zu 1000 Mbit/s (Gigabit-Netzwerke) verwendet werden. Selbstverständlich eignet sich dieses Kabel auch hervorragend für CAT5-Netzwerke (bis 100 Mbit/s). Da viele Anbieter in Deutschland immer höhere Internetgeschwindigkeiten anbieten, ist die Verwendung eines CAT6-Kabels empfehlenswert.

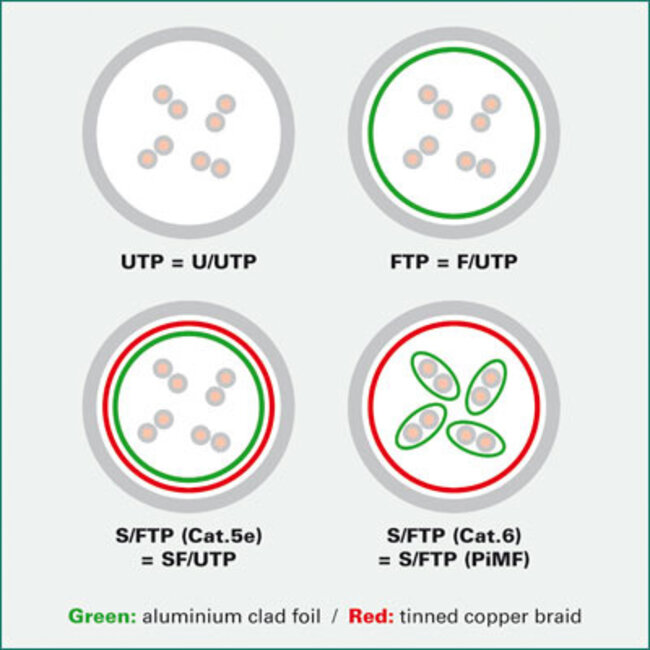

PiMF + FTP = S/FTP Kabel

Das Kabel ist mit einer geflochtenen Folienabschirmung um die verdrillten Adernpaare (FTP - Foiled Twisted Pair) ausgestattet und besitzt zusätzlich eine Folienabschirmung um jedes einzelne Aderpaar (PiMF - Pairs in Metal Foil). Wenn beide Abschirmungen vorhanden sind, wird das Kabel als S/FTP oder SF/UTP bezeichnet (Screened Foiled Twisted Pair). Dadurch ist das Kabel deutlich besser abgeschirmt als ein UTP-Kabel (Unshielded Twisted Pair, ungeschirmt).

Unterschied zwischen geraden und gekreuzten Netzwerkkabeln

Ein normales Netzwerkkabel, das beispielsweise einen Drucker, Hub, Modem, Router oder Switch mit einem Computer oder Notebook verbindet, wird als gerades Kabel (straight) bezeichnet. Wenn zwei Computer oder ein Notebook und ein Computer direkt miteinander verbunden werden sollen, kann ein gekreuztes Netzwerkkabel (crossed) verwendet werden.

Verdrillte Paare

Durch das Verdrillen der Adern in Zweidrahtkabeln wird elektromagnetische Interferenz vermieden. Netzwerkkabel für Computernetzwerke besitzen vier Aderpaare, die an den gleichen Farben erkennbar sind.

CPR

Die Europäische Kommission hat am 1. Juli 2016 die Bauproduktenverordnung (Construction Products Regulation, CPR) eingeführt. Diese Verordnung zielt darauf ab, Brandrisiken in Wohn- und Geschäftsgebäuden zu reduzieren. CPR schreibt vor, dass Hersteller das Brandverhalten aller Kabel, die in gebäudebezogenen Installationen verwendet werden, bis zum 1. Juli 2017 testen, klassifizieren und zertifizieren lassen müssen.

Geeignet für Power over Ethernet (PoE) Anwendungen

Geschirmte Netzwerkkabel mit Massivleitern und einem Mindestleiterquerschnitt von AWG 24 können für Power over Ethernet verwendet werden. Mit PoE können beispielsweise IP-Kameras und Telefone (VoIP) über einen PoE-Switch oder einen Kamera-Recorder mit Strom versorgt werden. Power over Ethernet erleichtert die Installation neuer oder die Erweiterung bestehender Netzwerke erheblich und ist kostengünstiger in Umgebungen, in denen das Verlegen neuer Stromkabel zu teuer oder zu aufwendig wäre. PoE ist eine Netzwerkspezifikation, die in den IEEE 802.3af- und 802.3at-Standards definiert ist.

LSZH (Low Smoke Zero Halogen)

Low Smoke Zero Halogen bedeutet halogenfrei oder halogenarm. Dies bezeichnet Materialien, die im Brandfall nur geringe Mengen giftiger Gase freisetzen und wenig Rauch entwickeln. Neben der direkten Gefahr für Mensch, Tier und Umwelt können giftige Gase auch elektronische Geräte beschädigen, was zu späteren Störungen führen kann. Durch den Einsatz halogenfreier Materialien können diese Risiken erheblich reduziert werden. Die isolierende Ummantelung von (Daten-)Kabeln kann halogenfrei hergestellt werden.

Spezifikationen S/FTP CAT6 Gigabit Netzwerkkabel mit Massivleitern - LSZH

• S/FTP (Screened Foiled Twisted Pair)
• verdrillte Paare
• Kabeltyp: CAT6 (Gigabit, 10/100/1000 Mbit/s)
• maximale Bandbreite: 250 MHz
• Leiter: Kupfer (CU)
• Leiteraufbau: massiv (solid)
• American Wire Gauge: 24/1 AWG
• geeignet für Power over Ethernet (PoE) Anwendungen
• LSZH (Low Smoke Zero Halogen)
• Kabeldurchmesser: 6 mm
• mit Meter-Markierung auf dem Kabel
• Farbe: grau
• konform: RoHS
• CPR-zertifiziert gemäß EN 13501-6 und EN 60332-1-2 (Klassifizierung: Eca)
• Garantie: 2 Jahre
