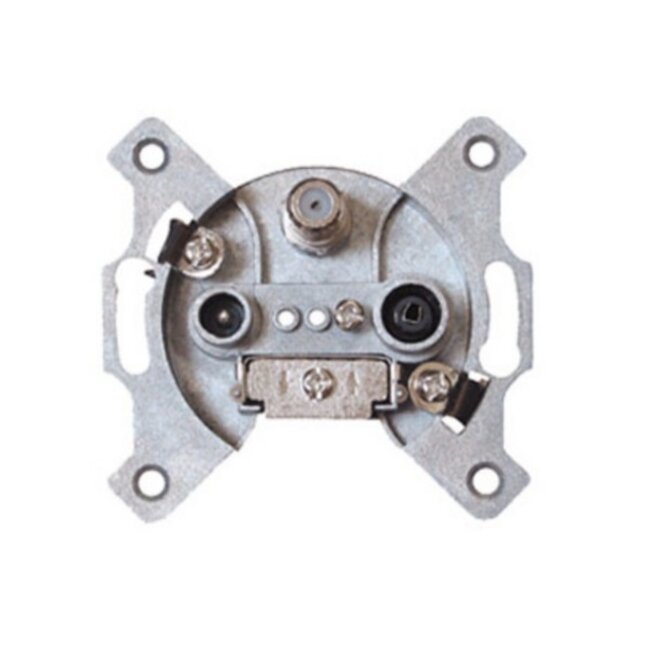

Satelliten-Durchgangsdose R/TV/SAT 10 dB (CE)
Verwenden Sie diese Wanddose, um Anschlüsse für Radio, TV und Satellitenempfänger in oder auf der Wand zu realisieren.
Anwendbar im Durchschleifsystem
Diese Wandsteckdose kann in einem Durchschleifsystem verwendet werden. Dank der Durchgangsfunktion können Sie ein Kabel in einen weiteren Raum oder zu einem weiteren Fernseher führen. Dieses System wird als Durchschleifsystem bezeichnet. Wichtig ist, dass der Durchgangsanschluss an der letzten Dose in Ihrer Installation korrekt mit einem Abschlusswiderstand abgeschlossen wird.
Nicht rückkanalfähig
Diese Durchgangsdose ist nicht rückkanalfähig und lässt kein Rücksignal an Ihren Kabelanbieter durch, falls Sie interaktive Dienste nutzen. Bei Nutzung interaktiver Dienste empfehlen wir die Verwendung eines Abzweigelements (Multitap) oder Verteilerelements (Splitter).
Lieferumfang umfasst nur die Unterputzdose
Diese Wandsteckdose wird ohne Aufbaurahmen und Abdeckplatte geliefert. Aufbaurahmen und Abdeckplatte sind separat erhältlich. Die Wandsteckdose ist universell kompatibel mit den meisten bekannten Marken von Einbau- und Aufbaumaterial.
Durchschleifsystem vs. Sternsystem
Aufgrund aktueller Entwicklungen im Kabel-TV-Markt ist es besser, ein Sternsystem zu wählen. Bei diesem System wird jeder Fernseher separat mit einem Kabel von einem zentralen Punkt aus versorgt. Manchmal ist dies nicht möglich, und das Durchschleifsystem stellt eine Alternative dar. Beim Durchschleifsystem wird ein Kabel verwendet, um alle Fernseher im Haus mit einem Antennenverstärker zu verbinden. Unterwegs werden verschiedene Abzweigungen mit Durchgangsdosen gemacht.
Diese Wandsteckdose kann verwendet werden zur Weiterleitung von:
- analogen und digitalen TV- und Radiosignalen
- Satellitensignalen (SAT)
- High Definition TV (HDTV)
- Ultra HD/4K Ready TV
- Frequenzen bis 2400 MHz
Spüren Sie Spannung auf Ihrem Koaxialkabel?
Wenn Sie beim Montieren der Wandsteckdose Spannung auf dem Kabel spüren, empfehlen wir, Ihre CAI-Anlage zu erden und/oder zu schützen. Schließen Sie vorzugsweise Ihren Teilnehmer-Übergabepunkt (AOP / Einlochdose) an den Schutzleiter in Ihrem Sicherungskasten an. So ist Ihre CAI-Anlage geerdet. Ist eine Erdung am Schutzleiter nicht möglich, installieren Sie bitte einen Überspannungsschutz in Ihrer CAI-Anlage, um Schäden an Ihrem Antennenverstärker oder angeschlossenen Geräten zu vermeiden.
Technische Daten Satelliten-Durchgangsdose R/TV/SAT 10 dB (CE)
- Eingang: Anschluss für abisoliertes Koaxialkabel
- Ausgänge: 1x Koax IEC (männlich) / 1x Koax IEC (weiblich) / 1x F-Buchse (weiblich)
- Durchgang: Anschluss für abisoliertes Koaxialkabel
- 3-Loch Wandsteckdose für Satellitenempfänger, Radio und TV
- Abschirmung: nicht bekannt
- Frequenzbereich: 5 - 2400 MHz (2 GHz ready)
- DC-Schaltung: 13/18 V, 22 kHz (SAT-IN max. +24 V/0,5 A)
- Impedanz: 75 Ohm
- Nicht geeignet für rückkanalfähige Hausinstallationen
- Universell kompatibel mit den meisten bekannten Marken von Einbau- und Aufbaumaterial
- Konformität: RoHS, CE
- Farbe: Grau
- Garantie: 2 Jahre
Lieferumfang:
Achtung! Nicht genutzte Anschlüsse müssen abgeschlossen werden
Nicht genutzte Ausgänge müssen mit einem Abschlusswiderstand verschlossen werden, um Einstrahlung unerwünschter Signale zu verhindern.
Spüren Sie Spannung auf Ihrem Koaxialkabel?
Wenn Sie beim Montieren der Wandsteckdose Spannung auf dem Kabel spüren, empfehlen wir, Ihre CAI-Anlage zu erden und/oder zu schützen. Schließen Sie vorzugsweise Ihren Teilnehmer-Übergabepunkt (AOP / Einlochdose) an den Schutzleiter in Ihrem Sicherungskasten an. So ist Ihre CAI-Anlage geerdet. Ist eine Erdung am Schutzleiter nicht möglich, installieren Sie bitte einen Überspannungsschutz in Ihrer CAI-Anlage, um Schäden an Ihrem Antennenverstärker oder angeschlossenen Geräten zu vermeiden.
