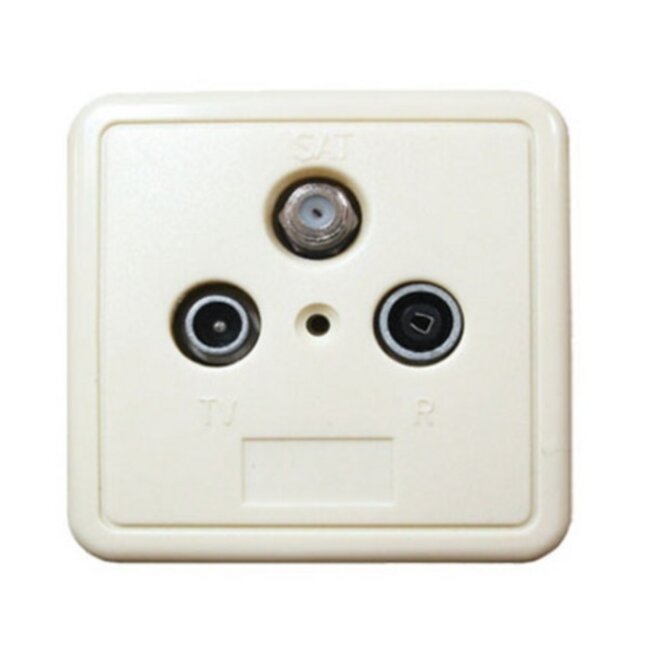

Satelliten-Durchgangsdose R/TV/SAT 10 dB mit Aufputzrahmen und Abdeckplatte (CE)

Verwenden Sie diese Wanddose, um Anschlüsse für Radio, TV und Satellitenempfänger in oder auf der Wand zu realisieren.

Anwendbar im Durchgangssystem

Diese Wandsteckdose kann in einem Durchgangssystem verwendet werden. Dank der Durchgangsfunktion können Sie ein Kabel in einen weiteren Raum oder zu einem weiteren Fernseher führen. Dieses System wird als Durchgangssystem bezeichnet. Wichtig ist, dass Sie den Durchgangsanschluss an der letzten Durchgangsdose Ihrer Installation korrekt mit einem Abschlusswiderstand abschließen.

Nicht rückkanaltauglich

Diese Durchgangsdose ist nicht rückkanaltauglich und lässt kein Rückkanalsignal an Ihren Kabelanbieter durch, falls Sie interaktive Dienste nutzen. Wenn Sie interaktive Dienste verwenden, empfehlen wir die Verwendung eines Abzweigelements (Multitap) oder Verteilerelements (Splitter).

Komplettlieferung inklusive Aufputzrahmen und Abdeckplatte

Diese Wandsteckdose wird inklusive Aufputzrahmen und Abdeckplatte geliefert. Dadurch ist sie sowohl für Aufputz- als auch für Unterputzanwendungen geeignet. Sie können selbst entscheiden, ob Sie den Aufputzrahmen verwenden möchten.

Durchgangssystem vs. Sternsystem

Aufgrund der aktuellen Entwicklungen im Kabel-TV-Markt ist es besser, sich für ein Sternsystem zu entscheiden. Bei diesem System wird jeder Fernseher separat mit einem Kabel von einem zentralen Punkt aus versorgt. Manchmal ist dies nicht möglich, und das Durchgangssystem stellt eine Alternative dar. Bei einem Durchgangssystem wird ein Kabel verwendet, um alle Fernseher im Haus mit einem Antennenverstärker zu verbinden. Unterwegs werden dann verschiedene Abzweigungen mit Durchgangsdosen gemacht.

Diese Wandsteckdose kann verwendet werden zur Weiterleitung von:

• analogen und digitalen TV- und Radiosignalen
• Satellitensignalen (SAT)
• High Definition TV (HDTV)
• Ultra HD/4K Ready TV
• Frequenzen bis 2400 MHz

Spüren Sie Spannung auf Ihrem Koaxialkabel?

Wenn Sie beim Montieren der Wandsteckdose Spannung auf dem Kabel spüren, empfehlen wir, Ihre CAI-Anlage zu erden und/oder zu schützen. Schließen Sie vorzugsweise Ihren Teilnehmerübernahmepunkt (AOP / Einlochdose) an den Schutzleiter in Ihrem Sicherungskasten an. So ist Ihre CAI-Anlage geerdet. Ist keine Anschlussmöglichkeit an den Schutzleiter vorhanden, installieren Sie bitte eine Überspannungsschutzvorrichtung in Ihrer CAI-Anlage, um Schäden an Ihrem Antennenverstärker oder angeschlossenen Geräten zu vermeiden.

Technische Daten Satelliten-Durchgangsdose R/TV/SAT 10 dB mit Aufputzrahmen und Abdeckplatte (CE)

• Eingang: Anschluss für abisoliertes Koaxialkabel
• Ausgänge: 1x Koax IEC (männlich) / 1x Koax IEC (weiblich) / 1x F (weiblich)
• Durchgang: Anschluss für abisoliertes Koaxialkabel
• 3-Loch-Wanddose für Satellitenempfänger, Radio und TV
• Abschirmung: nicht bekannt
• Frequenzbereich: 5 - 2400 MHz (2 GHz ready)
• DC-Schaltung: 13/18 V, 22 kHz (SAT-IN max. +24 V/0,5 A)
• Impedanz: 75 Ohm
• Nicht geeignet für den Einsatz in rückkanaltauglichen Hausinstallationen
• Universell einsetzbar mit den meisten bekannten Marken von Einbau- und Aufbaumaterial
• Konform: RoHS
• Farbe: Grau (Unterputzdose) / Elfenbein (Aufputzrahmen und Abdeckplatte)
• Garantie: 2 Jahre

Lieferumfang:

• 1x Unterputzdose
• 1x Abdeckplatte
• 1x Aufputzrahmen

Achtung! Nicht genutzte Anschlüsse müssen abgeschlossen werden

Nicht genutzte Ausgänge müssen abgeschlossen werden, um Einstrahlungen von unerwünschten Signalen zu verhindern. Verwenden Sie hierfür einen Abschlusswiderstand.

Spüren Sie Spannung auf Ihrem Koaxialkabel?

Wenn Sie beim Montieren der Wandsteckdose Spannung auf dem Kabel spüren, empfehlen wir, Ihre CAI-Anlage zu erden und/oder zu schützen. Schließen Sie vorzugsweise Ihren Teilnehmerübernahmepunkt (AOP / Einlochdose) an den Schutzleiter in Ihrem Sicherungskasten an. So ist Ihre CAI-Anlage geerdet. Ist keine Anschlussmöglichkeit an den Schutzleiter vorhanden, installieren Sie bitte eine Überspannungsschutzvorrichtung in Ihrer CAI-Anlage, um Schäden an Ihrem Antennenverstärker oder angeschlossenen Geräten zu vermeiden.
