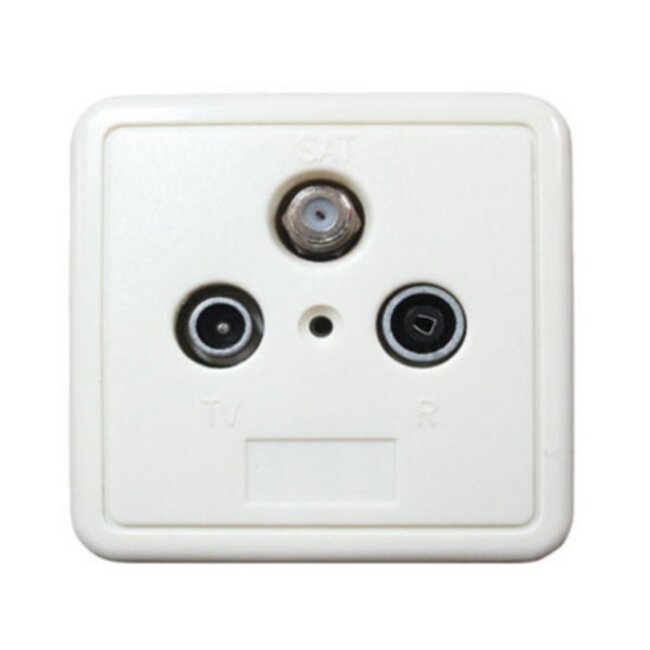

Satelliten-Durchgangsdose R/TV/SAT 10 dB mit Aufbaudose und Abdeckplatte (CE)
Verwenden Sie diese Wanddose, um Anschlüsse für Radio, TV und Satellitenempfänger in oder auf der Wand zu realisieren.
Anwendbar im Durchgangssystem
Diese Wandsteckdose kann in einem Durchgangssystem verwendet werden. Dank der Durchgangsfunktion können Sie ein Kabel in einen weiteren Raum oder zu einem weiteren Fernseher führen. Dieses System wird als Durchgangssystem bezeichnet. Wichtig ist, dass der Durchgangsanschluss an der letzten Durchgangsdose in Ihrer Installation korrekt mit einem Abschlusswiderstand abgeschlossen wird.
Nicht rückkanaltauglich
Diese Durchgangsdose ist nicht rückkanaltauglich und lässt kein Rücksignalsignal zu Ihrem Kabelanbieter durch, falls Sie interaktive Dienste nutzen. Wenn Sie interaktive Dienste verwenden, sollten Sie besser ein Abzweigelement (Multitap) oder Verteilerelement (Splitter) verwenden.
Komplettlieferung inklusive Aufbaudose und Abdeckplatte
Diese Wandsteckdose wird inklusive Aufbaudose und Abdeckplatte geliefert. Dadurch ist die Dose sowohl für Aufputz- als auch für Unterputzanwendungen geeignet. Sie können selbst entscheiden, ob Sie die Aufbaudose verwenden möchten.
Durchgangssystem vs. Sternsystem
Aufgrund der aktuellen Entwicklungen im Kabel-TV-Markt ist es besser, sich für ein Sternsystem zu entscheiden. Bei diesem System wird jeder Fernseher separat mit einem Kabel von einem zentralen Punkt aus versorgt. Manchmal ist das nicht möglich, und das Durchgangssystem ist eine Alternative. Bei einem Durchgangssystem wird ein Kabel verwendet, um alle Fernseher im Haus mit einem Antennenverstärker zu verbinden. Unterwegs werden dann verschiedene Abzweigungen mit Durchgangsdosen gemacht.
Diese Wandsteckdose kann verwendet werden zur Weiterleitung von:
- analogen und digitalen TV- und Radiosignalen
- Satellitensignalen (SAT)
- High Definition TV (HDTV)
- Ultra HD/4K Ready TV
- Frequenzen bis 2400 MHz
Spüren Sie Spannung auf Ihrem Koaxialkabel?
Wenn Sie beim Montieren der Wandsteckdose Spannung auf dem Kabel spüren, empfehlen wir, Ihre CAI-Anlage zu erden und/oder zu schützen. Schließen Sie vorzugsweise Ihren Teilnehmer-Übergabepunkt (AOP / Einlochdose) an den Schutzleiter in Ihrem Sicherungskasten an. So ist Ihre CAI-Anlage geerdet. Ist keine Erdung am Schutzleiter möglich? Installieren Sie dann einen Überspannungsschutz in Ihrer CAI-Anlage, um Schäden an Ihrem Antennenverstärker oder angeschlossenen Geräten zu vermeiden.
Technische Daten Satelliten-Durchgangsdose R/TV/SAT 10 dB mit Aufbaudose und Abdeckplatte (CE)
- Eingang: Anschluss für abisoliertes Koaxialkabel
- Ausgänge: 1x Koax IEC (männlich) / 1x Koax IEC (weiblich) / 1x F-Buchse (weiblich)
- Durchgang: Anschluss für abisoliertes Koaxialkabel
- 3-Loch Wanddose für Satellitenempfänger, Radio und TV
- Abschirmung: nicht bekannt
- Frequenzbereich: 5 - 2400 MHz (2 GHz ready)
- DC-Schaltung: 13/18 V, 22 kHz (SAT-IN max. +24 V/0,5 A)
- Impedanz: 75 Ohm
- Nicht geeignet für rückkanaltaugliche Hausinstallationen
- Universell einsetzbar mit den meisten bekannten Marken von Einbau- und Aufbaumaterial
- Konform: RoHS
- Farbe: Grau (Einbaudose) / Weiß (Aufbaudose und Abdeckplatte)
- Garantie: 2 Jahre
Lieferumfang:
- 1x Einbaudose
- 1x Abdeckplatte
- 1x Aufbaudose
Achtung! Nicht genutzte Anschlüsse müssen abgeschlossen werden
Nicht genutzte Ausgänge müssen abgeschlossen werden, um Einstrahlung unerwünschter Signale zu verhindern. Verwenden Sie hierfür einen Abschlusswiderstand.
Spüren Sie Spannung auf Ihrem Koaxialkabel?
Wenn Sie beim Montieren der Wandsteckdose Spannung auf dem Kabel spüren, empfehlen wir, Ihre CAI-Anlage zu erden und/oder zu schützen. Schließen Sie vorzugsweise Ihren Teilnehmer-Übergabepunkt (AOP / Einlochdose) an den Schutzleiter in Ihrem Sicherungskasten an. So ist Ihre CAI-Anlage geerdet. Ist keine Erdung am Schutzleiter möglich? Installieren Sie dann einen Überspannungsschutz in Ihrer CAI-Anlage, um Schäden an Ihrem Antennenverstärker oder angeschlossenen Geräten zu vermeiden.
