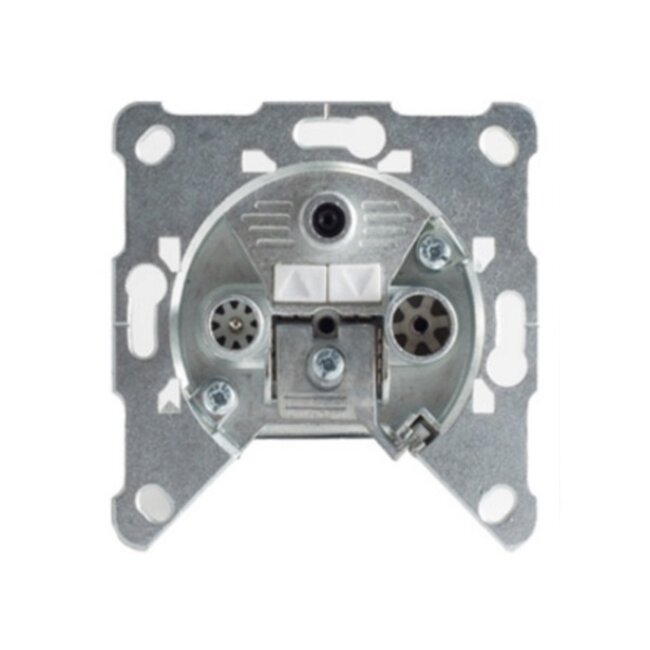

Satelliten-Durchgangsdose R/TV/SAT 10 dB
Verwenden Sie diese Wanddose, um Anschlüsse für Radio, TV und Satellitenempfänger in oder auf der Wand zu realisieren.
Einsetzbar im Durchgangssystem
Diese Wandsteckdose kann in einem Durchgangssystem verwendet werden. Dank der Durchgangsfunktion können Sie ein Kabel in einen weiteren Raum oder zu einem weiteren Fernseher führen. Dieses System wird als Durchgangssystem bezeichnet. Wichtig ist, dass der Durchgangsanschluss an der letzten Durchgangsdose in Ihrer Installation korrekt mit einem Abschlusswiderstand abgeschlossen wird.
Nicht rückkanalfähig
Diese Durchgangsdose ist nicht rückkanalfähig und lässt kein Rückkanalsignal zu Ihrem Kabelanbieter durch, falls Sie interaktive Dienste nutzen. Wenn Sie interaktive Dienste verwenden, empfehlen wir die Verwendung eines Abzweigelements (Multitap) oder Verteilerelements (Splitter).
Lieferumfang beinhaltet nur die Unterputzdose
Diese Wandsteckdose wird ohne Aufputzrahmen und Abdeckplatte geliefert. Aufputzrahmen und Abdeckplatte sind separat erhältlich. Die Wandsteckdose ist universell kompatibel mit den meisten bekannten Marken von Einbau- und Aufbaumaterial.
Durchgangssystem vs. Sternsystem
Aufgrund der aktuellen Entwicklungen im Kabel-TV-Markt ist es besser, sich für ein Sternsystem zu entscheiden. Bei diesem System wird jeder Fernseher separat mit einem Kabel von einem zentralen Punkt versorgt. Manchmal ist dies nicht möglich, und das Durchgangssystem stellt eine Alternative dar. Bei einem Durchgangssystem wird ein Kabel verwendet, um alle Fernseher im Haus mit einem Antennenverstärker zu verbinden. Unterwegs werden dann verschiedene Abzweigungen mit Durchgangsdosen gemacht.
Diese Wandsteckdose kann zur Weiterleitung von folgenden Signalen verwendet werden:
- Analoge und digitale TV- und Radiosignale
- Satellitensignale (SAT)
- High Definition TV (HDTV)
- Ultra HD/4K Ready TV
- Frequenzen bis 2400 MHz
Spüren Sie Spannung auf Ihrem Koaxialkabel?
Wenn Sie beim Montieren der Wandsteckdose feststellen, dass Spannung auf dem Kabel liegt, empfehlen wir, Ihre CAI-Anlage zu erden und/oder zu schützen. Schließen Sie vorzugsweise Ihren Teilnehmerübernahmepunkt (AOP / Einlochdose) an den Schutzleiter in Ihrem Sicherungskasten an. So ist Ihre CAI-Anlage geerdet. Ist keine Anschlussmöglichkeit an den Schutzleiter vorhanden, installieren Sie bitte einen Überspannungsschutz in Ihrer CAI-Anlage, um Schäden an Ihrem Antennenverstärker oder angeschlossenen Geräten zu vermeiden.
Technische Daten Satelliten-Durchgangsdose R/TV/SAT 10 dB
- Eingang: Anschluss für abisoliertes Koaxialkabel
- Ausgänge: 1x Koax IEC (männlich) / 1x Koax IEC (weiblich) / 1x F-Stecker (weiblich)
- Durchgang: Anschluss für abisoliertes Koaxialkabel
- 3-Loch-Wandsteckdose für Satellitenempfänger, Radio und TV
- Abschirmung: nicht bekannt
- Frequenzbereich: 5 - 2400 MHz (2 GHz ready)
- DC-Schaltung: 13/18 V, 22 kHz (SAT-IN max. +24 V/0,5 A)
- Impedanz: 75 Ohm
- Nicht geeignet für den Einsatz in rückkanalfähigen Hausinstallationen
- Universell kompatibel mit den meisten bekannten Marken von Einbau- und Aufbaumaterial
- Konform: RoHS
- Farbe: Grau
- Garantie: 2 Jahre
Lieferumfang:
Achtung! Nicht genutzte Anschlüsse müssen abgeschlossen werden
Nicht genutzte Ausgänge müssen abgeschlossen werden, um Einstrahlungen unerwünschter Signale zu verhindern. Verwenden Sie hierfür einen Abschlusswiderstand.
Spüren Sie Spannung auf Ihrem Koaxialkabel?
Wenn Sie beim Montieren der Wandsteckdose feststellen, dass Spannung auf dem Kabel liegt, empfehlen wir, Ihre CAI-Anlage zu erden und/oder zu schützen. Schließen Sie vorzugsweise Ihren Teilnehmerübernahmepunkt (AOP / Einlochdose) an den Schutzleiter in Ihrem Sicherungskasten an. So ist Ihre CAI-Anlage geerdet. Ist keine Anschlussmöglichkeit an den Schutzleiter vorhanden, installieren Sie bitte einen Überspannungsschutz in Ihrer CAI-Anlage, um Schäden an Ihrem Antennenverstärker oder angeschlossenen Geräten zu vermeiden.
