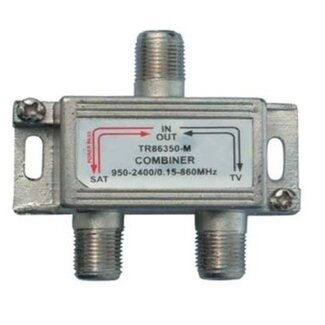

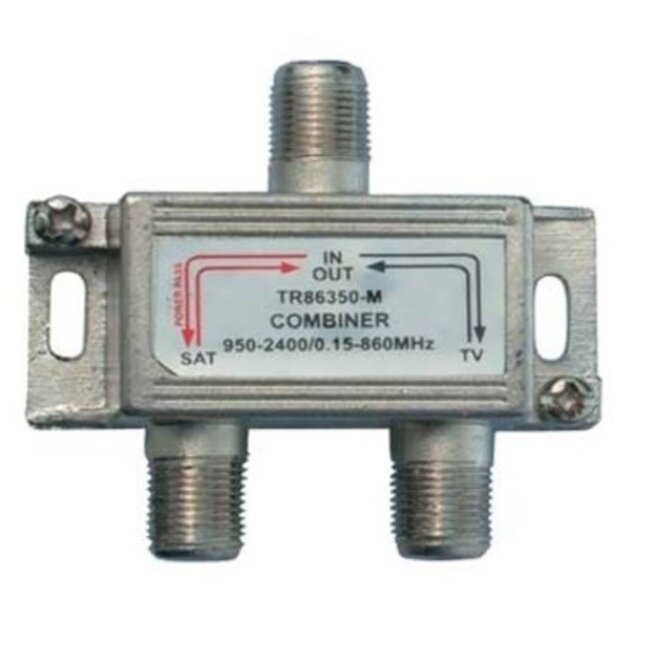

Satelliten-/TV-Kombiner und Filter / 0,15-2400 MHz

Verwenden Sie diesen Kombinationsfilter, wenn Sie eine Satellitenschüssel besitzen, um beispielsweise ausländische Sender zu empfangen, aber auch einen niederländischen Anbieter, um Ihre niederländischen Sender über das Kabel zu empfangen. Sie benötigen diesen Kombinationsfilter, um beide Signale auf ein Koaxialkabel zusammenzuführen. Dieses Kabel können Sie anschließend an die Wandsteckdose (z. B. Hirschmann FS302F) anschließen. So müssen Sie nur ein Kabel durch Ihr Haus verlegen und können dennoch in jedem Raum Kabel- und Satellitensender empfangen.

Wie funktioniert ein Kombiner?

• Schließen Sie das Kabel vom LNB an den 'SAT'-Anschluss an
• Verbinden Sie den Ausgang des Abonnenten-Übernahmepunkts Ihres Anbieters mit dem 'TV'-Anschluss
• Verbinden Sie den Ausgang ('IN OUT') des Kombiners mit dem Eingang der 3-Loch-Wandsteckdose (z. B. Hirschmann FS302F)
• Die Wandsteckdose kann nun für TV-, Radio- und Satellitensignale genutzt werden

Auch als Filter geeignet

Sie können diesen Kombiner auch als Filter in umgekehrter Richtung verwenden. So ist es möglich, die kombinierten SAT/TV-Signale in ein Satellitensignal und ein TV-Signal zu trennen.

Achtung bei Ziggo Horizon Box

Wenn Sie eine Horizon Box von Ziggo verwenden, müssen Sie diese vor dem Kombiner anschließen. Der Kombiner ist bis 860 MHz getestet, die Horizon Box nutzt Frequenzen über 860 MHz. Erstellen Sie daher eine separate Abzweigung, bevor das Signal Ihres Anbieters in den Kombiner gelangt.

Eigenschaften:

• Abgeschirmter Adapter
• Fügt Satellitensignale und das Signal Ihres Kabelanbieters zusammen oder trennt ein kombiniertes Signal wieder in ein separates Satelliten- und TV-Signal
• Frequenzbereich Ein-/Ausgang: 0,15 - 2400 MHz (geeignet für Satellitenanlagen)
• Dämpfung: nicht bekannt
• DC-Pass: ermöglicht Stromdurchgang z. B. vom Receiver zum LNB

Abschlusswiderstand für nicht genutzte Ausgänge

Nicht genutzte Anschlüsse müssen mit einem Abschlusswiderstand abgeschlossen werden.

Erdungsanschluss

Ihre CAI-Anlage sollte nur an einer Stelle geerdet werden. Schließen Sie vorzugsweise Ihren Abonnenten-Übernahmepunkt (AOP) am Erdungspunkt in Ihrem Sicherungskasten an. Ist dies nicht möglich, dann den Verstärker. Falls auch das nicht möglich ist, dann den Verteiler.

Schützen Sie Ihre CAI-Anlage

Verhindern Sie Überspannungsschäden an Ihren Fernsehern, Decodern, Verstärkern und anderen Geräten, die an Ihre Satellitenanlage angeschlossen sind. Schließen Sie daher einen Überspannungsschutz am Ausgang Ihres LNB an. Alle anderen Komponenten Ihrer Satellitenanlage sind somit geschützt.

Technische Daten Satelliten-/TV-Kombiner und Filter / 0,15-2400 MHz

• Anschlüsse: 3x F-Buchse (weiblich)
• Aufteilung: 1x SAT Ein-/Ausgang + 1x TV Ein-/Ausgang - 1x Ein-/Ausgang
• Dämpfung: nicht bekannt
• Frequenzbereich Eingang VHF/UHF (Kabel): 0,15 - 860 MHz
• Frequenzbereich Eingang SAT-ZF (Satellit): 950 - 2400 MHz
• Frequenzbereich Ausgang: 0,15 - 2400 MHz (geeignet für Satellitenanlagen)
• Abgeschirmt
• DC-Pass
• Garantie: 2 Jahre
