Satelliten-Prioritätsschalter mit 2 Ausgängen / 950-2500 MHz

Verwenden Sie diesen SAT-Prioritätsschalter, um innerhalb Ihrer Satellitenschüssel-Anlage 1 LNB auf 2 Receiver aufzuteilen.

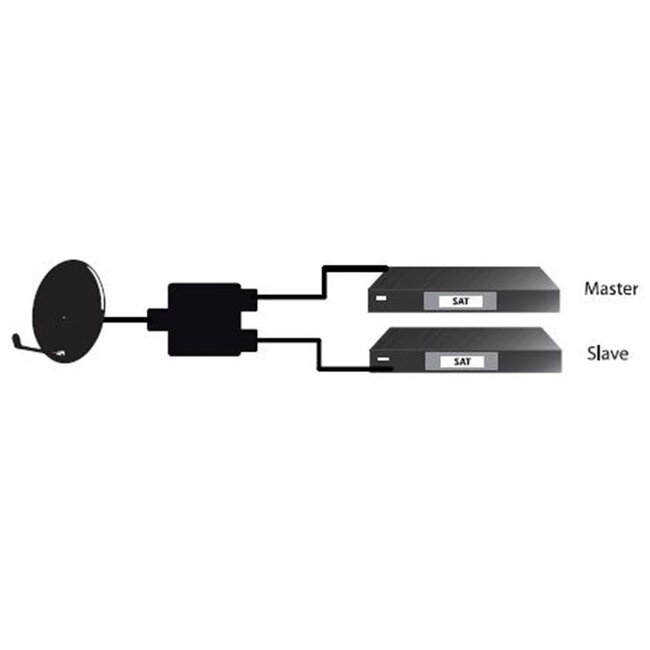

Wie funktioniert der Prioritätsschalter?

• Schließen Sie das Kabel vom LNB an den 'IN LNB'-Anschluss an
• Verbinden Sie den am häufigsten genutzten Satellitenreceiver (Receiver 1) mit dem Anschluss 'OUT REC.B (priority)'
• Schließen Sie den zweiten Satellitenreceiver (Receiver 2) an den Anschluss 'OUT REC.A' an
• Ist Receiver 1 eingeschaltet, bestimmt dieser die Programmauswahl und versorgt das LNB mit Strom
• Schalten Sie Receiver 1 aus, kann Receiver 2 die Programmauswahl übernehmen und das LNB mit Strom versorgen

Eigenschaften:

• Schließt 2 Receiver an 1 LNB nach dem 'Master' / 'Slave'-Prinzip an
• Frequenzbereich: 950 - 2400 MHz (geeignet für Satellitenanlagen)
• DC-Pass: ermöglicht Stromdurchleitung z.B. vom Receiver zum LNB
• Ob der 'Master'-Receiver ein- oder ausgeschaltet ist, wird anhand der Stromversorgung des LNB erkannt
• Steuersignal: 13V/18V, 22 kHz AN/AUS, DiSEqC von Receiver 1/2

Abschlusswiderstand für nicht genutzte Ausgänge

Nicht verwendete Anschlüsse müssen mit einem Abschlusswiderstand abgeschlossen werden.

Erdungsanschluss

Ihre CAI-Anlage sollte nur an einem Punkt geerdet werden. Schließen Sie vorzugsweise Ihren Teilnehmer-Übernahmepunkt (AOP) an die Erdung im Sicherungskasten an. Ist dies nicht möglich, dann den Verstärker. Falls auch das nicht möglich ist, dann den Verteiler.

Schützen Sie Ihre CAI-Anlage

Verhindern Sie Überspannungsschäden an Ihren Fernsehern, Decodern, Verstärkern und anderen Geräten, die an Ihre Satellitenanlage angeschlossen sind. Schließen Sie daher einen Überspannungsschutz am Ausgang Ihres LNB an. So sind alle anderen Komponenten Ihrer Satellitenanlage geschützt.

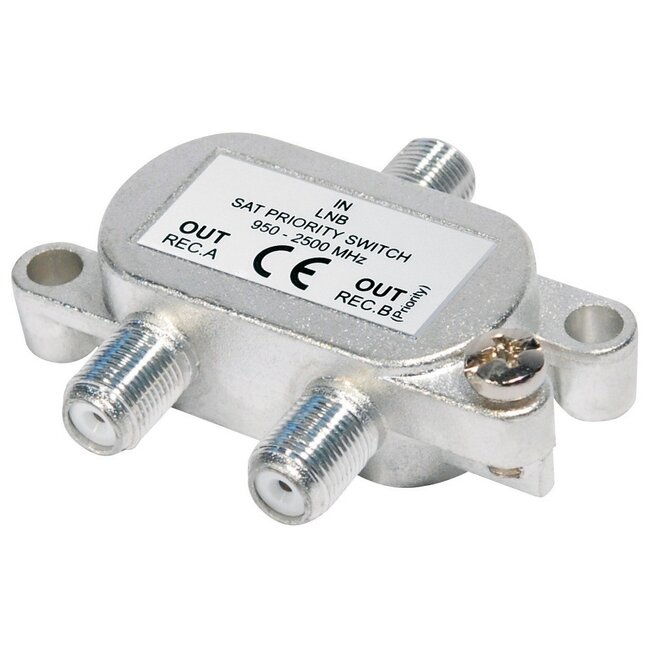

Technische Daten Satelliten-Prioritätsschalter mit 2 Ausgängen / 950-2500 MHz

• Anschlüsse: 3x F-Buchse (weiblich)
• Aufteilung: 1x LNB-Eingang / 1x Ausgang A (Slave) / 1x Ausgang B (Master)
• Frequenzbereich: 950 - 2500 MHz (geeignet für Satellitenanlagen)
• DC-Pass (Stromdurchleitung)
• Erdungsanschluss
• Konformität: RoHS
• Farbe: Grau
• Garantie: 2 Jahre
