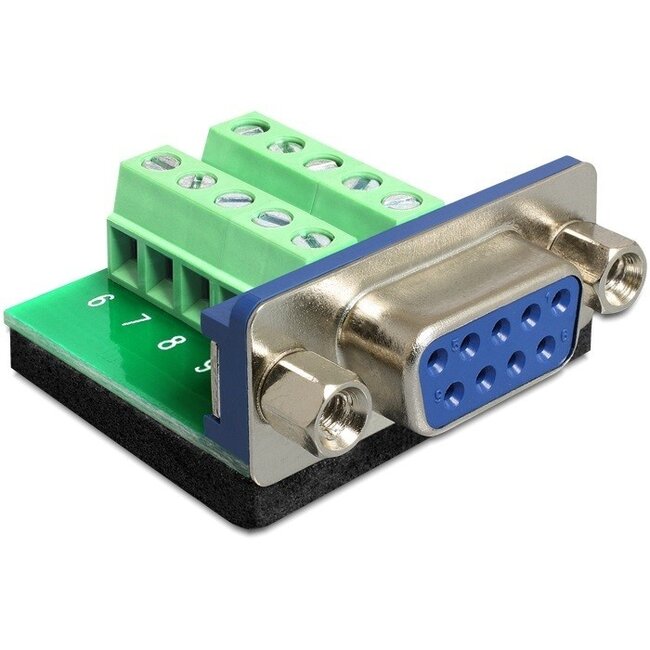

Serielle RS232-Steckverbinder 9-polig SUB-D (w) - 10-poliges Terminal Block / Schrauben

Verwenden Sie diesen 9-poligen RS-232-Datenstecker, um ein Kabel oder Gerät mit einem 9-poligen SUB-D-Stecker auszustatten. Der Stecker wird am Kabel festgeschraubt.

Terminal Block

Ein Terminal Block-Stecker ist eine ideale Verbindung für Hobby- oder Testanwendungen. Der Stecker ist mehrfach verwendbar und lässt sich einfach an einem Kabel befestigen.

SUB-D-Steckverbinder

SUB-D-Steckverbinder, auch D-Sub oder D-Subminiatur genannt, sind weit verbreitete Steckverbindungen, die vor allem in Computern eingesetzt werden. Der Begriff „Miniatur“ war zur Zeit der Einführung passend, heute handelt es sich um relativ große Stecker. SUB-D-Stecker haben ein eigenes Nummerierungssystem, beginnen immer mit dem Buchstaben „D“, gefolgt vom Steckercode mit der genauen Anzahl der Pins. SUB-D-Stecker sind mit 9 Pins (=E), 15 Pins (=A), 25 Pins (=B), 37 Pins (=C) und 50 Pins (=D) erhältlich. Danach folgt ein „M“ für Male (männlich) oder „F“ für Female (weiblich). Ein DB25M ist somit ein männlicher 25-poliger SUB-D-Stecker, während ein DA15M ein 15-poliger SUB-D-Stecker ist.

USB zu seriell

Falls Ihr System keinen seriellen Anschluss besitzt, können Sie einen USB-Anschluss in einen seriellen Anschluss umwandeln. Verwenden Sie dafür einen USB-zu-Seriell-Konverter.

RS-232 Pinbelegung (Pinout)

Ursprünglich verfügte der RS-232-Stecker über 25 Pins, um auch einen sekundären RS-232-Kommunikationskanal zu übertragen. Heutzutage begegnet man in der Praxis fast ausschließlich 9-poligen RS-232-Steckern. Die Pinbelegung nach RS-232-Standard ist wie folgt:

• Pins 1 bis 5 (oben von links nach rechts): 1= Data Carrier Detect (DCD) 2= Received Data (RXD) 3= Transmit Data (TXD) 4= Data Terminal Ready / Data Transmit (DTR) 5= Signal Ground (GND)
• Pins 6 bis 9 (unten von links nach rechts): 6= Data Set Ready (DSR) 7= Request To Send (RTS) 8= Clear To Send (CTS) 9= Ring Indicator (RI)
• Schutzleiter (Außenseite)

Technische Daten Serielle RS232-Steckverbinder 9-polig SUB-D (w) - 10-poliges Terminal Block / Schrauben

• Steckverbinder: 9-polig SUB-D (weiblich) - Terminal Block 10-polig
• Steckverbindertyp: seriell (RS-232)
• Ausführung: gerader Stecker
• Befestigung: Schrauben
• maximale Kabeldurchmesser: Ø = 3,81 mm
• Unterseite mit Isolierung und Antirutschpad
• Lieferumfang: 1 Steckverbinder
• Konformität: RoHS
• Farbe: grau
• Garantie: 2 Jahre
