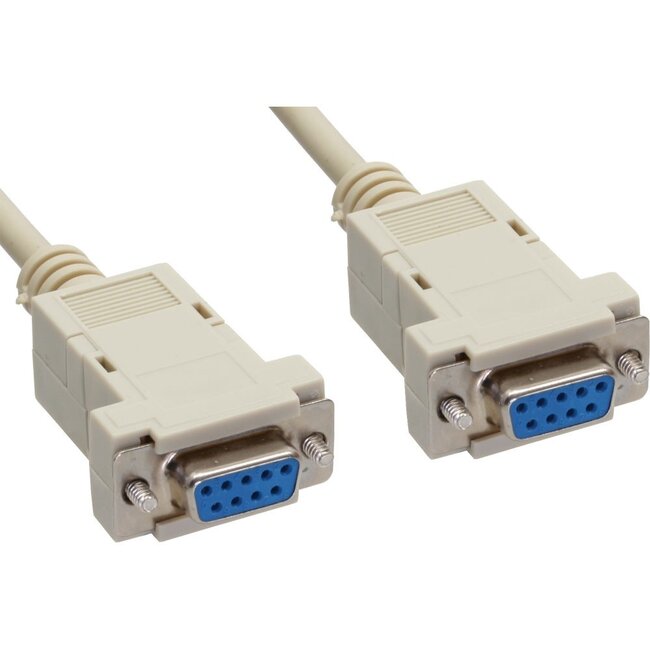

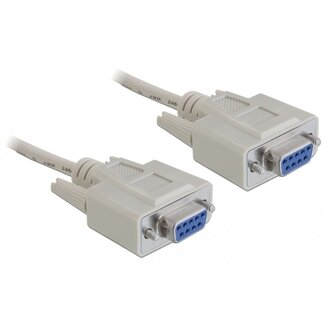

Serielle RS232 Nullmodemkabel 9-poliger SUB-D (w) - 9-poliger SUB-D (w)

Verwenden Sie dieses 9-polige RS-232-Datenkabel, um eine Nullmodem-(Cross-)Verbindung zwischen 2 Hosts (Computern) oder 2 Geräten mit RS-232-Anschlüssen herzustellen.

SUB-D Stecker

SUB-D-Stecker, auch D-Sub oder D-Subminiatur genannt, sind weit verbreitete Steckverbindungen, die vor allem in Computern verwendet werden. Der Begriff „Miniatur“ war zur Zeit der Einführung passend, heute handelt es sich jedoch um relativ große Stecker. SUB-D-Stecker haben ein eigenes Nummerierungssystem, beginnen immer mit dem Buchstaben „D“, gefolgt vom Code des Steckers mit der genauen Anzahl der Pins. SUB-D-Stecker sind mit 9 Pins (=E), 15 Pins (=A), 25 Pins (=B), 37 Pins (=C) und 50 Pins (=D) erhältlich. Danach folgt ein „M“ für Male (männlich) oder „F“ für Female (weiblich). Ein DB25M ist also ein männlicher 25-poliger SUB-D-Stecker, während ein DA15M ein 15-poliger SUB-D-Stecker ist.

RS-232 Nullmodemkabel mit teilweiser Handshaking-Unterstützung

Bei einem Nullmodemkabel werden einige Adern so verbunden, dass die Geräte direkt miteinander kommunizieren können, ohne dass es einen Host (Computer) und ein Gerät geben muss. Mit einem Nullmodemkabel können beispielsweise 2 Computer direkt kommunizieren. Dazu werden die Pins 2 und 3 an beiden Steckern miteinander verbunden. Das Kabel mit teilweiser Handshaking-Unterstützung unterstützt zudem die Flusskontrolle. Dieses Kabel wird daher besonders für DTE/DCE-kompatible Hardware mit Flusskontrolle bei hohen Geschwindigkeiten empfohlen.

USB zu seriell

Falls Ihr System keinen seriellen Anschluss besitzt, können Sie einen USB-Anschluss in einen seriellen Anschluss umwandeln. Verwenden Sie hierfür einen USB-zu-Seriell-Konverter.

RS-232 Nullmodem Pinbelegung (Pinout)

Die Pinbelegung dieses Nullmodem RS-232-Kabels ist wie folgt:

• Pins 1 bis 5 (oben von links nach rechts): 1:7+8 = RTS2 > CTS2 + DCD1 2:3 = Rx > Tx 3:2 = Tx < Rx 4:6 = DTR > DSR 5:5 = Signalmasse
• Pins 6 bis 9 (unten von links nach rechts): 6:4 = DSR < DTR 7+8:1 = RTS1 > CTS1 + DCD2 8+7:1 = RTS1 > CTS1 + DCD2 9:-

Technische Daten Serielle RS232 Nullmodemkabel 9-poliger SUB-D (w) - 9-poliger SUB-D (w)

• Stecker: 9-poliger SUB-D (weiblich) - 9-poliger SUB-D (weiblich)
• Kabeltyp: seriell (RS-232)
• Pinbelegung: 1:7+8 / 2:3 / 3:2 / 4:6 / 5:5 / 6:4 / 7+8:1 / 9:-
• Anwendung: Host <-> Host / Gerät <-> Gerät (Nullmodem / Crosskabel)
• Nullmodemkabel mit teilweiser Handshaking-Unterstützung
• Ausführung: geklickte Kunststoffstecker mit Schrauben
• Leiter: verzinntes Kupfer
• AWG (American Wire Gauge): 28 AWG
• Kabeldurchmesser: 5,4 mm
• Konformität: RoHS
• Farbe: Beige / Elfenbein
• Garantie: 2 Jahre
