Serieller RS232 Anschluss 9-poliger SUB-D (w) - 6-poliges Terminal Block / Schrauben

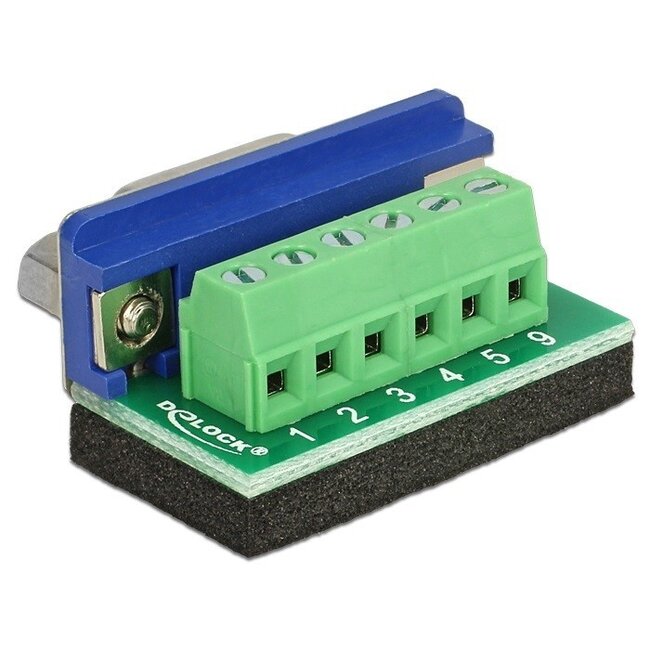

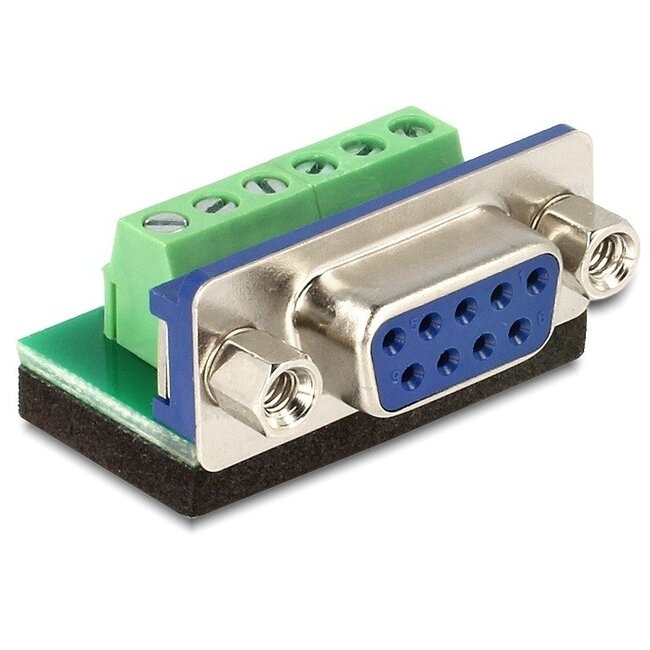

Verwenden Sie diesen 9-poligen RS-232 Datenanschluss, um ein Kabel oder Gerät mit einem 9-poligen SUB-D Stecker auszustatten. Der Anschluss wird mittels Schrauben am Kabel befestigt.

Terminal Block

Ein Terminal Block Anschluss ist ideal für Hobby- oder Testanwendungen. Der Anschluss ist mehrfach verwendbar und lässt sich einfach an einem Kabel befestigen.

SUB-D Anschlüsse

SUB-D Anschlüsse, auch D-Sub oder D-Subminiatur genannt, sind weit verbreitete Steckverbindungen, die vor allem in Computern eingesetzt werden. Der Begriff Miniatur war zur Zeit der Einführung passend, heute handelt es sich um relativ große Anschlüsse. SUB-D Anschlüsse verfügen über ein eigenes Nummerierungssystem, beginnen immer mit dem Buchstaben „D“, gefolgt vom Steckercode mit der genauen Anzahl der Pins. SUB-D Anschlüsse sind mit 9 Pins (=E), 15 Pins (=A), 25 Pins (=B), 37 Pins (=C) und 50 Pins (=D) erhältlich. Danach folgt ein „M“ für Male (männlich) oder „F“ für Female (weiblich). Ein DB25M ist somit ein männlicher 25-poliger SUB-D Anschluss, während ein DA15M ein 15-poliger SUB-D Stecker ist.

USB zu seriell

Falls Ihr System keinen seriellen Anschluss besitzt, können Sie einen USB-Port in einen seriellen Anschluss umwandeln. Verwenden Sie hierfür einen USB-zu-Seriell Konverter.

RS-232 Pinbelegung

Ursprünglich verfügte der RS-232 Anschluss über 25 Pins, um auch einen sekundären RS-232 Kommunikationskanal zu übertragen. Heutzutage findet man in der Praxis fast ausschließlich 9-polige RS-232 Anschlüsse. Die Pinbelegung nach dem RS-232 Standard ist wie folgt:

• Pins 1 bis 5 (oben von links nach rechts): 1= Data Carrier Detect (DCD) 2= Received Data (RXD) 3= Transmit Data (TXD) 4= Data Terminal Ready / Data Transmit (DTR) 5= Signal Ground (GND)
• Pins 6 bis 9 (unten von links nach rechts): 6= Data Set Ready (DSR) 7= Request To Send (RTS) 8= Clear To Send (CTS) 9= Ring Indicator (RI)
• Schutzleiter (Außenseite)

Technische Daten Serieller RS232 Anschluss 9-poliger SUB-D (w) - 6-poliges Terminal Block / Schrauben

• Anschlüsse: 9-poliger SUB-D (weiblich) - Terminal Block 6-polig
• Anschlussart: seriell (RS-232)
• Ausführung: gerader Stecker
• Befestigung: Schrauben
• maximale Kabeldurchmesser: Ø = 3,81 mm
• Unterseite mit Isolierung und Anti-Rutsch-Pad
• Abmessungen (L x B x H): 32 x 22,5 x 11 mm
• Lieferumfang: 1 Anschluss
• Konformität: RoHS
• Farbe: Grau
• Garantie: 2 Jahre
