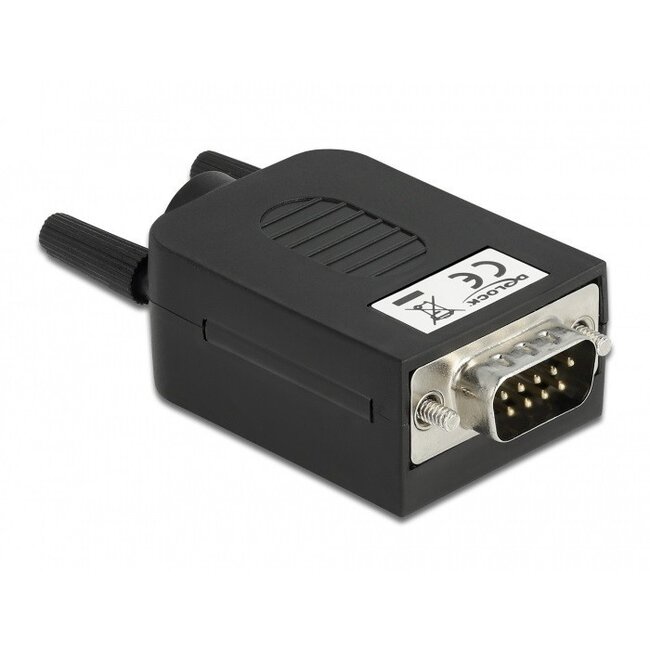

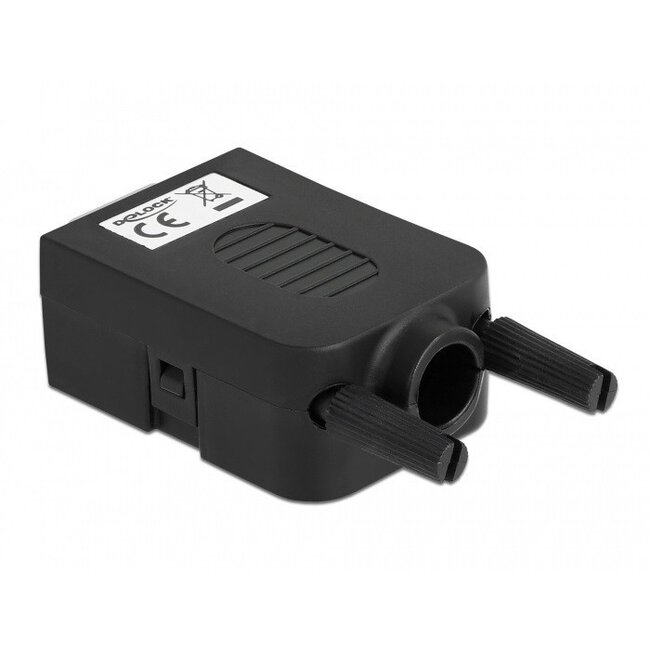

Serielle RS232-Stecker 9-polig SUB-D (m) mit Schrauben - 10-poliges Terminal Block mit Gehäuse / Schrauben

Verwenden Sie diesen 9-poligen RS-232-Datenstecker, um ein Kabel oder Gerät mit einem 9-poligen SUB-D-Stecker auszustatten. Der Stecker wird an das Kabel geschraubt.

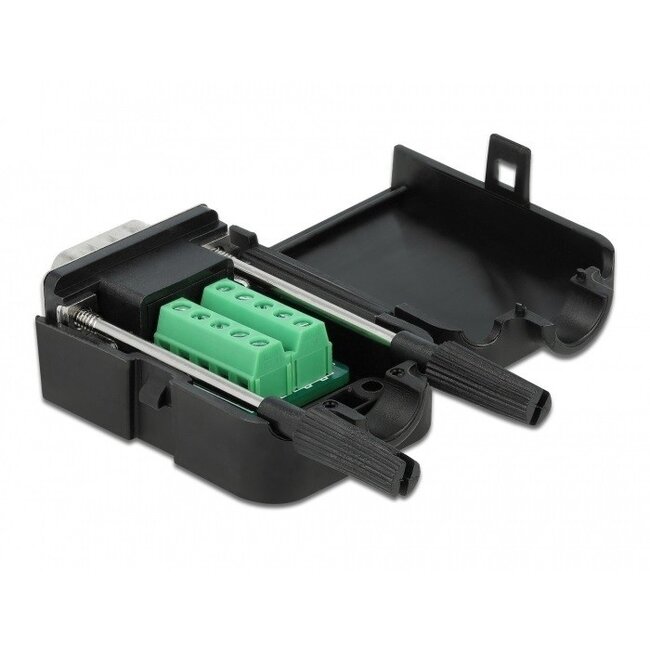

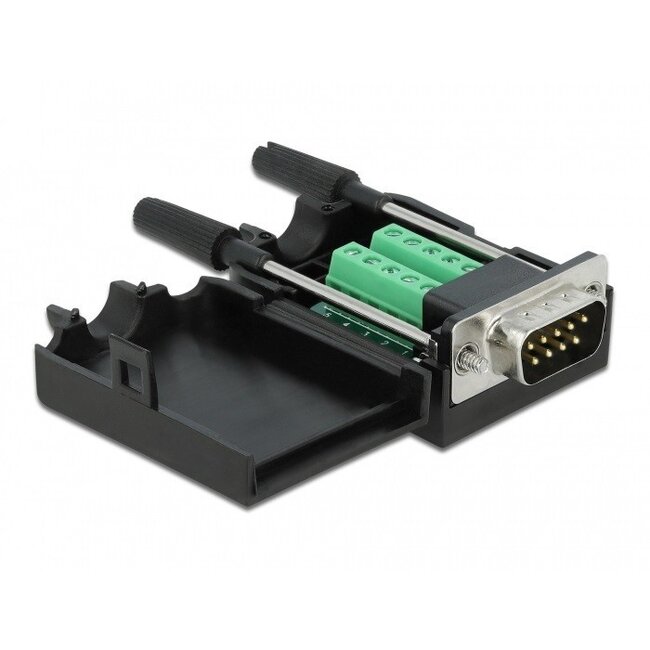

Terminal Block

Ein Terminal Block-Stecker ist ein idealer Stecker für Hobby- oder Testanwendungen. Der Stecker ist mehrfach verwendbar und lässt sich einfach an einem Kabel befestigen.

SUB-D-Stecker

SUB-D-Stecker, auch D-Sub oder D-Subminiatur genannt, sind weit verbreitete Steckverbindungen, die insbesondere in Computern eingesetzt werden. Der Name Miniatur war zur Zeit der Einführung passend, heute handelt es sich um einen relativ großen Stecker. SUB-D-Stecker haben ein eigenes Nummerierungssystem, beginnen immer mit dem Buchstaben „D“, gefolgt vom Code des Steckers mit der genauen Anzahl der Pins. SUB-D-Stecker sind mit 9 Pins (=E), 15 Pins (=A), 25 Pins (=B), 37 Pins (=C) und 50 Pins (=D) erhältlich. Danach folgt ein „M“ für Male (männlich) oder „F“ für Female (weiblich). Ein DB25M ist also ein männlicher 25-poliger SUB-D-Stecker, während ein DA15M ein 15-poliger SUB-D-Stecker ist.

USB zu seriell

Falls Ihr System keinen seriellen Anschluss besitzt, können Sie einen USB-Anschluss in einen seriellen Anschluss umwandeln. Verwenden Sie hierfür einen USB-zu-Seriell-Konverter.

RS-232 Pinbelegung (Pinout)

Ursprünglich verfügte der RS-232-Stecker über 25 Pins, um auch einen sekundären RS-232-Kommunikationskanal zu übertragen. Heutzutage trifft man in der Praxis fast ausschließlich 9-polige RS-232-Stecker an. Die Pinbelegung nach dem RS-232-Standard ist wie folgt:

• Pins 1 bis 5 (oben von links nach rechts): 1= Data Carrier Detect (DCD) 2= Received Data (RXD) 3= Transmit Data (TXD) 4= Data Terminal Ready / Data Transmit (DTR) 5= Signal Ground (GND)
• Pins 6 bis 9 (unten von links nach rechts): 6= Data Set Ready (DSR) 7= Request To Send (RTS) 8= Clear To Send (CTS) 9= Ring Indicator (RI)
• Schutzleiter (Außenseite)

Spezifikationen Serielle RS232-Stecker 9-polig SUB-D (m) mit Schrauben - 10-poliges Terminal Block mit Gehäuse / Schrauben

• Stecker: 9-poliger SUB-D (männlich) - 10-poliges Terminal Block
• Stecker mit Schrauben: für Ports mit Schraubanschlüssen
• Steckertyp: seriell (RS-232)
• Ausführung: gerader Stecker mit Gehäuse
• Befestigung: Schrauben
• maximale Kabeldurchmesser: Ø = 3,81 mm / AWG 26 - 18
• geeignet für Betriebstemperaturen von -20°C bis +105°C
• Abmessungen (L x B x H): 51,8 x 34,4 x 21,0 mm

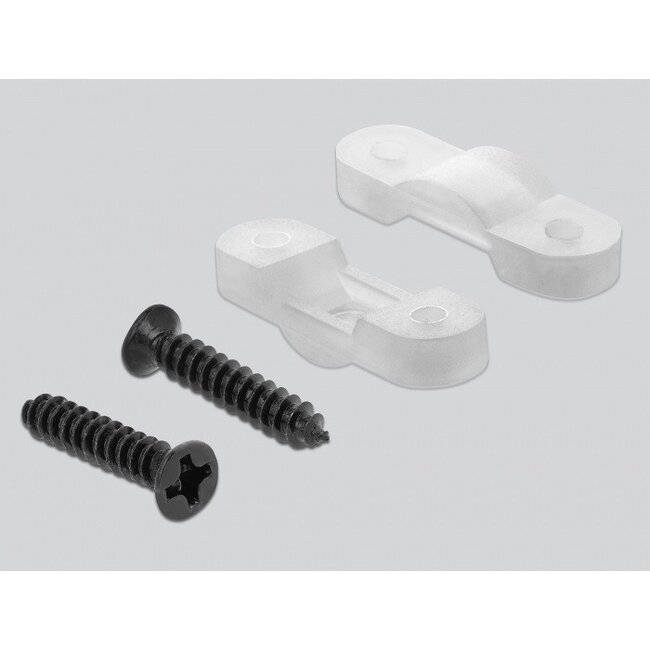

• Lieferumfang: 1 Stecker
• konform: RoHS
• Farbe: schwarz
• Garantie: 2 Jahre
