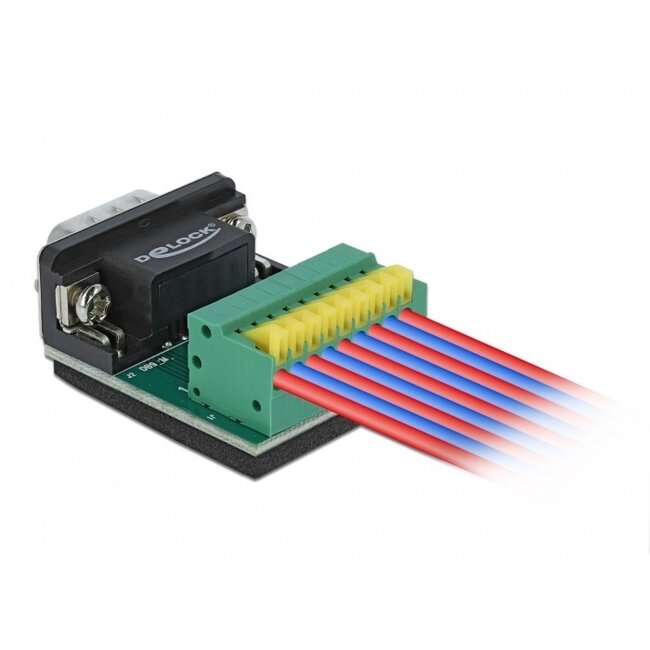

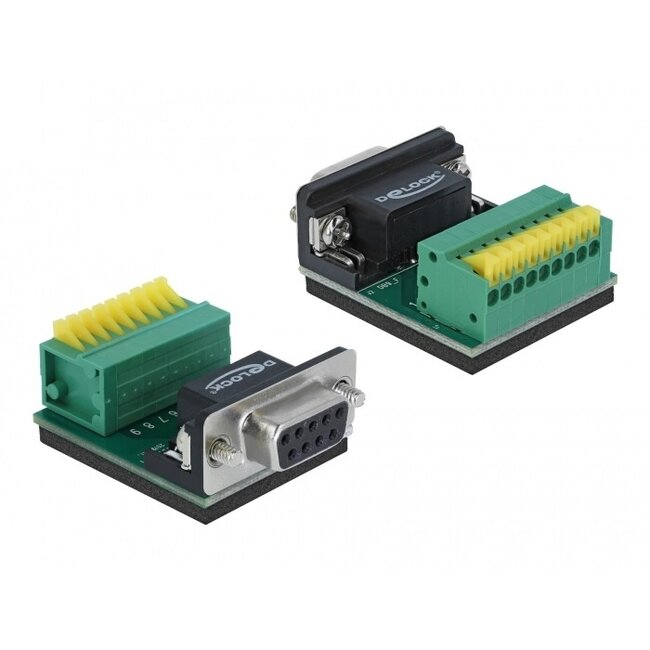

Serieller RS232 Anschluss 9-polig SUB-D (w) - 9-poliges Terminal Block / Klemmen

Verwenden Sie diesen 9-poligen RS-232 Datenanschluss, um ein Kabel oder Gerät mit einem 9-poligen SUB-D Stecker auszustatten. Der Anschluss wird über Druckknöpfe am Kabel befestigt.

Terminal Block

Ein Terminal Block Anschluss ist ideal für Hobby- oder Testanwendungen. Der Anschluss ist mehrfach verwendbar und lässt sich einfach an einem Kabel befestigen.

SUB-D Anschlüsse

SUB-D Anschlüsse, auch D-Sub oder D-Subminiatur genannt, sind weit verbreitete Steckverbindungen, die vor allem in Computern verwendet werden. Der Name Miniatur war passend, als diese Anschlüsse üblich wurden, heute handelt es sich jedoch um relativ große Stecker. SUB-D Anschlüsse haben ein eigenes Nummerierungssystem, beginnen immer mit dem „D“, gefolgt vom Code des Steckers mit der genauen Anzahl der Pins. SUB-D Anschlüsse gibt es mit 9 Pins (=E), 15 Pins (=A), 25 Pins (=B), 37 Pins (=C) und 50 Pins (=D). Danach folgt ein „M“ für Male (männlich) oder „F“ für Female (weiblich). DB25M ist somit ein männlicher 25-poliger SUB-D Anschluss, während DA15M ein 15-poliger SUB-D Anschluss ist.

USB auf seriell

Falls Ihr System keinen seriellen Anschluss besitzt, können Sie einen USB-Anschluss in einen seriellen Anschluss umwandeln. Verwenden Sie hierfür einen USB-auf-Seriell Konverter.

RS-232 Pinbelegung (Pinout)

Ursprünglich verfügte der RS-232 Anschluss über 25 Pins, um auch einen sekundären RS-232 Kommunikationskanal zu übertragen. Heutzutage trifft man in der Praxis fast ausschließlich 9-polige RS-232 Anschlüsse an. Die Pinbelegung nach RS-232 Standard ist wie folgt:

• Pins 1 bis 5 (oben von links nach rechts): 1= Data Carrier Detect (DCD) 2= Received Data (RXD) 3= Transmit Data (TXD) 4= Data Terminal Ready / Data Transmit (DTR) 5= Signal Ground (GND)
• Pins 6 bis 9 (unten von links nach rechts): 6= Data Set Ready (DSR) 7= Request To Send (RTS) 8= Clear To Send (CTS) 9= Ring Indicator (RI)
• Schutzleiter (Außenseite)

Spezifikationen Serieller RS232 Anschluss 9-polig SUB-D (w) - 9-poliges Terminal Block / Klemmen

• Anschlüsse: 9-poliger SUB-D (weiblich) - 9-poliges Terminal Block
• Anschlussart: seriell (RS-232)
• Ausführung: gerader Anschluss
• Befestigung: Klemmen
• maximale Kabeldurchmesser: Ø = 2,54 mm / AWG 26 - 20
• geeignet für Betriebstemperaturen von -20°C bis +70°C
• Unterseite mit Isolierung und Antirutschpad
• Abmessungen (L x B x H): 36 x 31 x 17 mm
• Lieferumfang: 1 Anschluss
• Konformität: RoHS
• Farbe: grau
• Garantie: 2 Jahre
