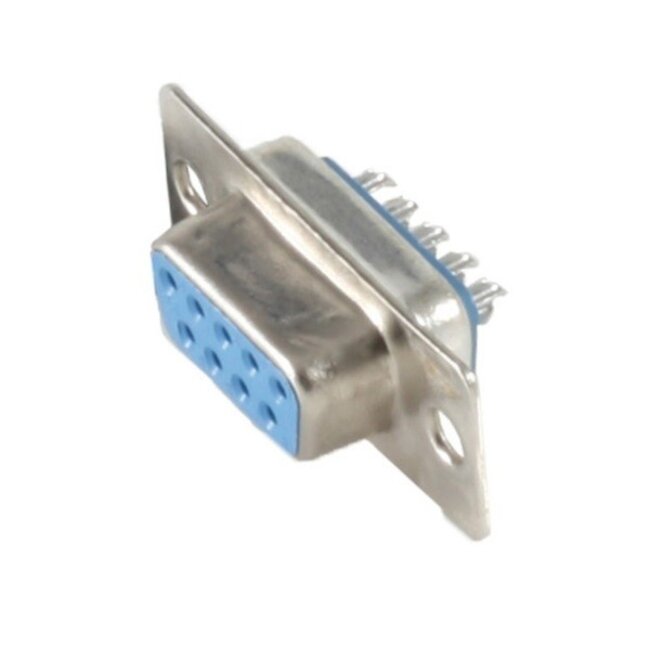

Serieller RS232 Stecker 9-polig SUB-D (w) / zum Löten
Verwenden Sie diesen 9-poligen RS-232 Datenstecker, um ein Kabel mit einem 9-poligen SUB-D Stecker auszustatten. Der Stecker muss an das Kabel gelötet werden.
SUB-D Stecker
SUB-D Stecker, auch D-Sub oder D-Subminiatur genannt, sind weit verbreitete Steckverbindungen, die insbesondere in Computern verwendet werden. Der Name „Miniatur“ war zur Zeit der Einführung passend, heute handelt es sich jedoch um relativ große Stecker. SUB-D Stecker verfügen über ein eigenes Nummerierungssystem, das immer mit dem Buchstaben „D“ beginnt, gefolgt von einem Code, der die genaue Anzahl der Pins angibt. SUB-D Stecker sind erhältlich mit 9 Pins (=E), 15 Pins (=A), 25 Pins (=B), 37 Pins (=C) und 50 Pins (=D). Danach folgt ein „M“ für Male (männlich) oder „F“ für Female (weiblich). Ein DB25M ist somit ein männlicher 25-poliger SUB-D Stecker, während ein DA15M ein 15-poliger SUB-D Stecker ist.
USB auf seriell
Falls Ihr System keinen seriellen Anschluss besitzt, können Sie einen USB-Anschluss in einen seriellen Anschluss umwandeln. Verwenden Sie hierfür einen USB-auf-Seriell Konverter.
RS-232 Pinbelegung
Ursprünglich verfügte der RS-232 Stecker über 25 Pins, um auch einen sekundären RS-232 Kommunikationskanal zu übertragen. Heutzutage begegnet man in der Praxis fast ausschließlich 9-poligen RS-232 Steckern. Die Pinbelegung nach dem RS-232 Standard ist wie folgt:
- Pins 1 bis 5 (oben von links nach rechts):
1= Data Carrier Detect (DCD)
2= Received Data (RXD)
3= Transmit Data (TXD)
4= Data Terminal Ready / Data Transmit (DTR)
5= Signal Ground (GND)
- Pins 6 bis 9 (unten von links nach rechts):
6= Data Set Ready (DSR)
7= Request To Send (RTS)
8= Clear To Send (CTS)
9= Ring Indicator (RI)
- Schutzleiter (Außenseite)
Technische Daten Serieller RS232 Stecker 9-polig SUB-D (w) / zum Löten
- Stecker: 9-poliger SUB-D (weiblich)
- Steckertyp: seriell (RS-232)
- Ausführung: gerader Stecker
- Befestigung: Löten
- Lieferumfang: 1 Stecker
- Konformität: RoHS
- Farbe: grau
- Garantie: 2 Jahre
