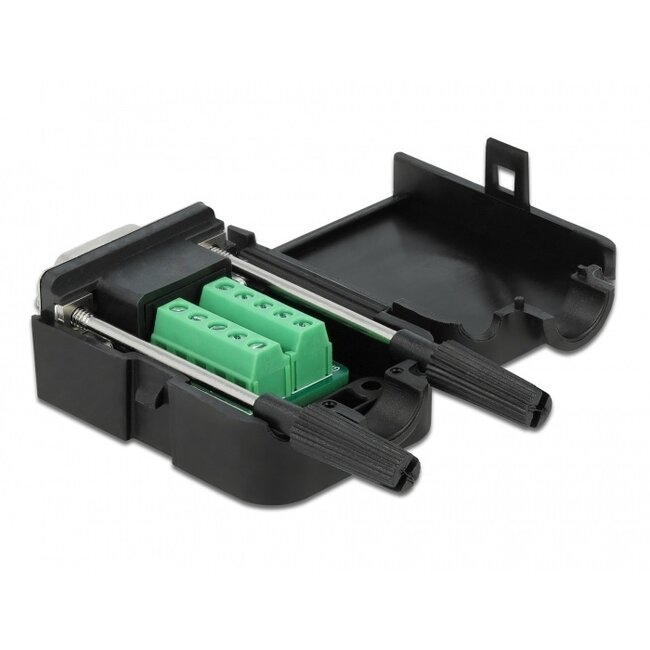

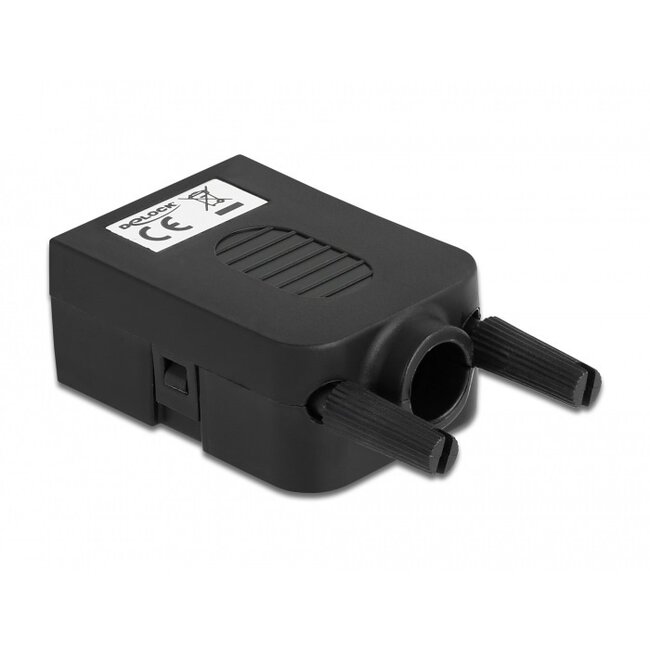

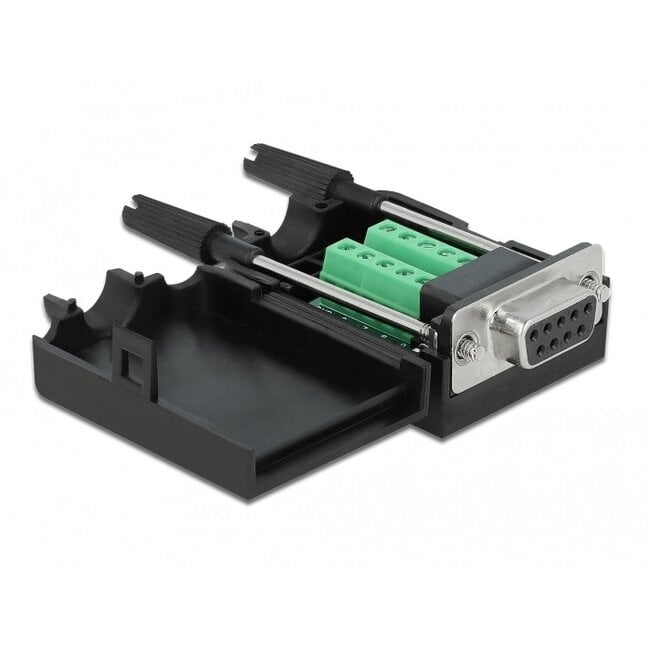

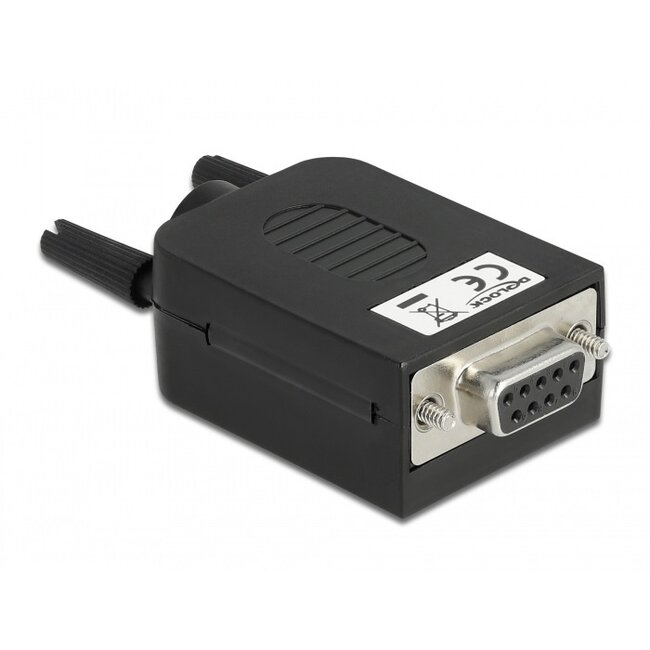

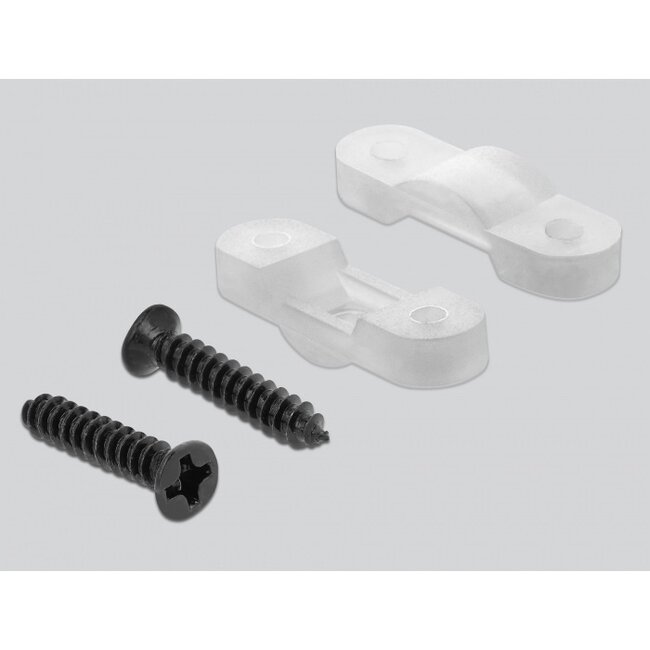

Serielle RS232 Buchse 9-polig SUB-D (w) mit Schrauben - 10-poliges Terminal Block mit Gehäuse / Schrauben

Verwenden Sie diesen 9-poligen RS-232 Datenanschluss, um ein Kabel oder Gerät mit einem 9-poligen SUB-D Stecker auszustatten. Der Stecker wird mittels Schrauben am Kabel befestigt.

Terminal Block

Ein Terminal Block Anschluss ist ideal für Hobby- oder Testanwendungen. Der Anschluss ist mehrfach verwendbar und lässt sich einfach an einem Kabel befestigen.

SUB-D Stecker

SUB-D Stecker, auch D-Sub oder D-Subminiatur genannt, sind weit verbreitete Steckverbindungen, die vor allem in Computern eingesetzt werden. Der Name Miniatur war passend, als diese Stecker üblich waren, heute handelt es sich jedoch um relativ große Stecker. SUB-D Stecker verfügen über ein eigenes Nummerierungssystem, das immer mit dem Buchstaben „D“ beginnt, gefolgt vom Steckercode mit der genauen Anzahl der Pins. SUB-D Stecker sind mit 9 Pins (=E), 15 Pins (=A), 25 Pins (=B), 37 Pins (=C) und 50 Pins (=D) erhältlich. Danach folgt ein „M“ für Male (männlich) oder „F“ für Female (weiblich). Ein DB25M ist somit ein männlicher 25-poliger SUB-D Stecker, während ein DA15M ein 15-poliger SUB-D Stecker ist.

USB zu seriell

Falls Ihr System keinen seriellen Anschluss besitzt, können Sie einen USB-Anschluss in einen seriellen Anschluss umwandeln. Verwenden Sie hierfür einen USB-zu-Seriell Konverter.

RS-232 Pinbelegung

Ursprünglich verfügte der RS-232 Anschluss über 25 Pins, um auch einen sekundären RS-232 Kommunikationskanal zu übertragen. Heutzutage trifft man in der Praxis fast ausschließlich 9-polige RS-232 Anschlüsse an. Die Pinbelegung nach RS-232 Standard ist wie folgt:

• Pins 1 bis 5 (oben von links nach rechts): 1= Data Carrier Detect (DCD) 2= Received Data (RXD) 3= Transmit Data (TXD) 4= Data Terminal Ready / Data Transmit (DTR) 5= Signal Ground (GND)
• Pins 6 bis 9 (unten von links nach rechts): 6= Data Set Ready (DSR) 7= Request To Send (RTS) 8= Clear To Send (CTS) 9= Ring Indicator (RI)
• Schutzleiter (Außenseite)

Technische Daten Serielle RS232 Buchse 9-polig SUB-D (w) mit Schrauben - 10-poliges Terminal Block mit Gehäuse / Schrauben

• Anschlüsse: 9-poliger SUB-D (weiblich) - Terminal Block 10-polig
• Anschluss mit Schrauben: für Ports mit Schraubanschlüssen
• Steckertyp: seriell (RS-232)
• Ausführung: gerader Stecker mit Gehäuse
• Befestigung: Schrauben
• maximale Kabeldurchmesser: Ø = 3,81 mm / AWG 26 - 18
• geeignet für Betriebstemperaturen von -20°C bis +105°C
• Abmessungen (L x B x H): 51,8 x 34,4 x 21,0 mm
• Lieferumfang: 1 Anschluss
• Konformität: RoHS
• Farbe: Schwarz
• Garantie: 2 Jahre
