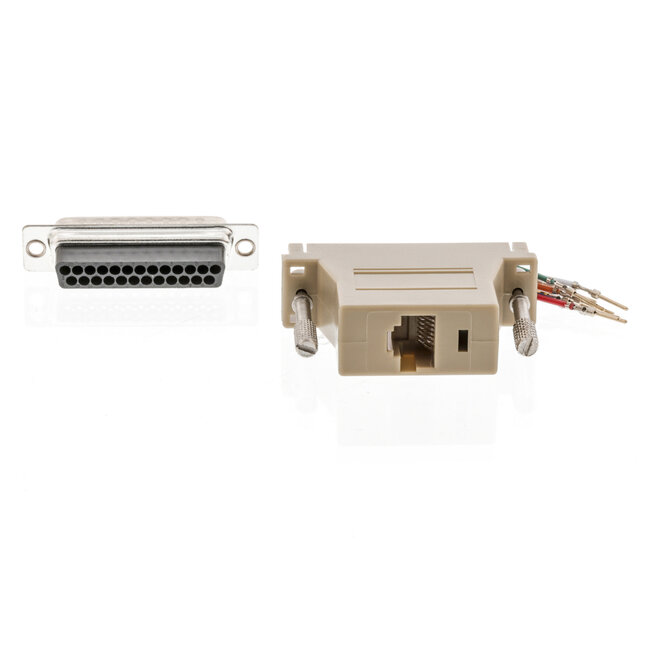

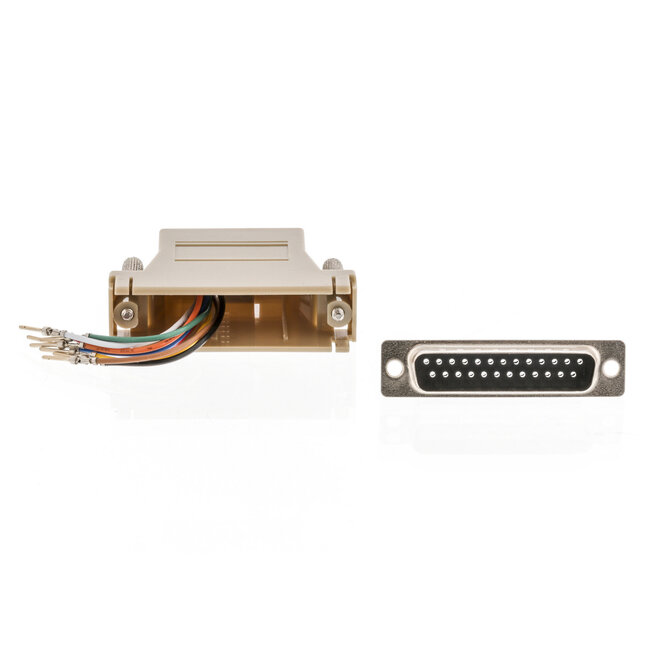

Serieller RS232 Adapter 25-poliger SUB-D (m) - RJ45 (w)

Verwenden Sie diesen Adapter für verschiedene Anwendungen.

Anwendung 1: Verlängerung eines SUB-D-Kabels über ein RJ45-Netzwerkkabel

Lange SUB-D-Kabel sind oft deutlich teurer als lange RJ45-Netzwerkkabel. Zudem sind Netzwerkkabel häufig leichter verfügbar oder bereits vor Ort vorhanden. Wenn Sie zwei dieser Adapter verwenden, können Sie Netzwerkkabel nutzen, um größere Entfernungen mit Ihren 25-poligen SUB-D-Kabeln zu überbrücken. In diesem Fall ist es wichtig, dass die Pins auf beiden Seiten exakt gleich belegt sind. Außerdem sollten Sie prüfen, ob Ihr 25-poliges SUB-D-Gerät mit 8 Pins anstelle von 25 betrieben werden kann.

Anwendung 2: Konvertierung SUB-D RS232 <-> RJ45 RS232

Es gibt Geräte mit 9-poligen oder 25-poligen SUB-D seriellen RS232-Anschlüssen sowie Geräte mit seriellen RJ45-Konsolenanschlüssen. Mit diesem Adapter können Sie eine Verbindung zwischen diesen beiden unterschiedlichen seriellen Schnittstellen herstellen. Überprüfen Sie stets die Pinbelegung, um den Adapter korrekt anzuschließen. Außerdem sollten Sie sicherstellen, dass Ihr 25-poliges SUB-D-Gerät mit 8 Pins anstelle von 9 betrieben werden kann.

SUB-D Stecker

SUB-D-Stecker, auch D-Sub oder D-Subminiatur genannt, sind weit verbreitete Steckverbindungen, die vor allem in Computern verwendet werden. Der Begriff „Miniatur“ war zur Zeit ihrer Einführung passend, heute handelt es sich jedoch um relativ große Stecker. SUB-D-Stecker verfügen über ein eigenes Nummerierungssystem, beginnen immer mit dem Buchstaben „D“, gefolgt vom Code des Steckertyps mit der genauen Anzahl der Pins. SUB-D-Stecker sind mit 9 Pins (=E), 15 Pins (=A), 25 Pins (=B), 37 Pins (=C) und 50 Pins (=D) erhältlich. Anschließend folgt ein „M“ für Male (männlich) oder „F“ für Female (weiblich). Ein DB25M ist somit ein männlicher 25-poliger SUB-D-Stecker, während ein DA15M ein 15-poliger SUB-D-Stecker ist.

Technische Daten Serieller RS232 Adapter 25-poliger SUB-D (m) - RJ45 (w)

• Anschlüsse: 25-poliger SUB-D (m) - RJ45 (w)
• 25-poliger SUB-D-Stecker mit Schrauben
• Adaptertyp: seriell (RS-232)
• Anwendung 1: Verlängerung von SUB-D-Kabeln über RJ45-Netzwerkkabel
• Anwendung 2: Konvertierung SUB-D RS232 <-> RJ45 RS232
• Pinbelegung individuell wählbar
• Ausführung: Adapter ohne Kabel
• Konformität: RoHS
• Farbe: Beige
• Garantie: 2 Jahre
