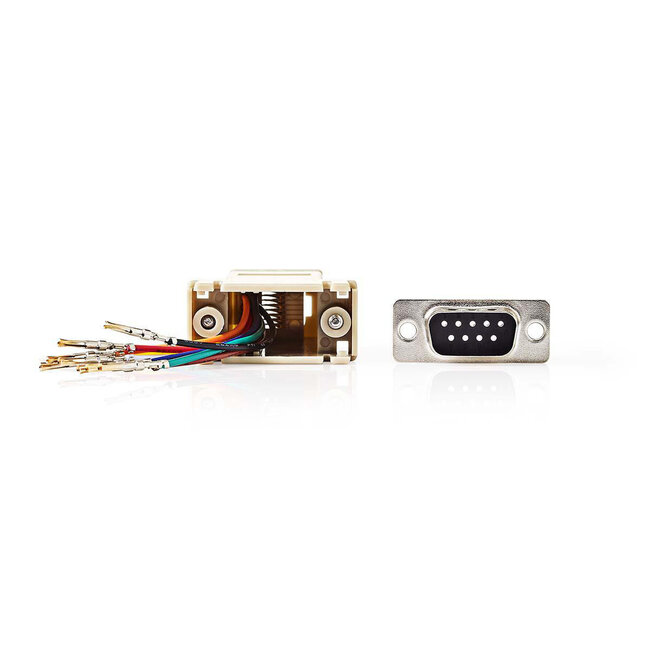

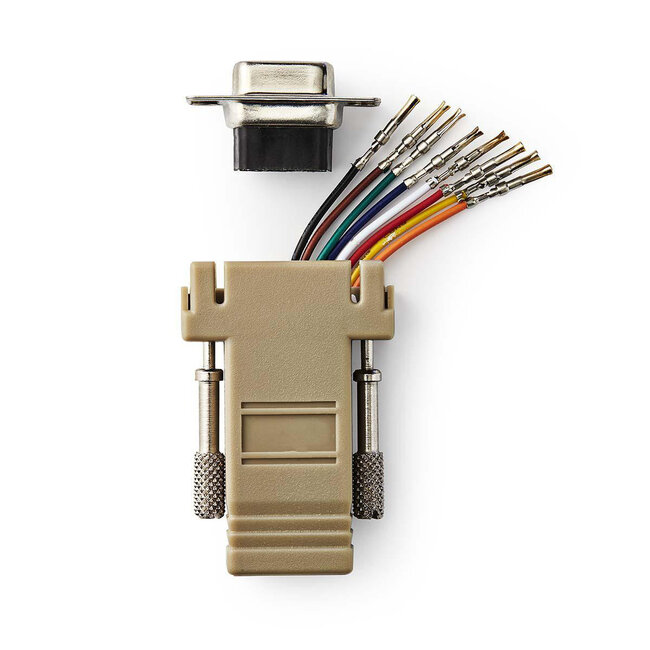

Serieller RS232 Adapter 9-poliger SUB-D (m) - RJ45 (w)

Verwenden Sie diesen Adapter für verschiedene Anwendungen.

Anwendung 1: Verlängerung eines SUB-D-Kabels mittels RJ45-Netzwerkkabel

Lange SUB-D-Kabel sind oft deutlich teurer als lange RJ45-Netzwerkkabel. Zudem sind Netzwerkkabel häufig leichter verfügbar oder bereits vor Ort vorhanden. Wenn Sie zwei dieser Adapter verwenden, können Sie Netzwerkkabel nutzen, um größere Entfernungen mit Ihren 9-poligen SUB-D-Kabeln zu überbrücken. Dabei ist es wichtig, dass die Pins auf beiden Seiten exakt gleich angeschlossen werden. Außerdem sollten Sie prüfen, ob Ihr 25-poliges SUB-D-Gerät mit 8 Pins anstelle von 9 betrieben werden kann.

Anwendung 2: Konvertierung SUB-D RS232 <-> RJ45 RS232

Es gibt Geräte mit 9-poliger SUB-D serieller RS232-Schnittstelle sowie Geräte mit serieller RJ45-Konsolenschnittstelle. Mit diesem Adapter können Sie eine Verbindung zwischen diesen beiden unterschiedlichen seriellen Schnittstellen herstellen. Überprüfen Sie jedoch stets das Pinout, um den Adapter korrekt anzuschließen.

SUB-D Stecker

SUB-D-Stecker, auch D-Sub oder D-Subminiatur genannt, sind weit verbreitete Steckverbindungen, die vor allem in Computern verwendet werden. Der Begriff „Miniatur“ war zur Zeit der Einführung passend, heute handelt es sich jedoch um relativ große Stecker. SUB-D-Stecker verfügen über ein eigenes Nummerierungssystem, beginnen immer mit dem Buchstaben „D“, gefolgt vom Code des Steckers mit der genauen Anzahl der Pins. SUB-D-Stecker sind mit 9 Pins (=E), 15 Pins (=A), 25 Pins (=B), 37 Pins (=C) und 50 Pins (=D) erhältlich. Danach folgt ein „M“ für Male (männlich) oder „F“ für Female (weiblich). Ein DB25M ist somit ein männlicher 25-poliger SUB-D-Stecker, während ein DA15M ein 15-poliger SUB-D-Stecker ist.

Technische Daten Serieller RS232 Adapter 9-poliger SUB-D (m) - RJ45 (w)

• Steckverbinder: 9-poliger SUB-D (m) - RJ45 (w)
• 9-poliger SUB-D-Stecker mit Schrauben
• Adaptertyp: seriell (RS-232)
• Anwendung 1: Verlängerung von SUB-D-Kabeln über RJ45-Netzwerkkabel
• Anwendung 2: Konvertierung SUB-D RS232 <-> RJ45 RS232
• Pinbelegung individuell wählbar
• Ausführung: Adapter ohne Kabel
• Konformität: RoHS
• Farbe: Beige
• Garantie: 2 Jahre
