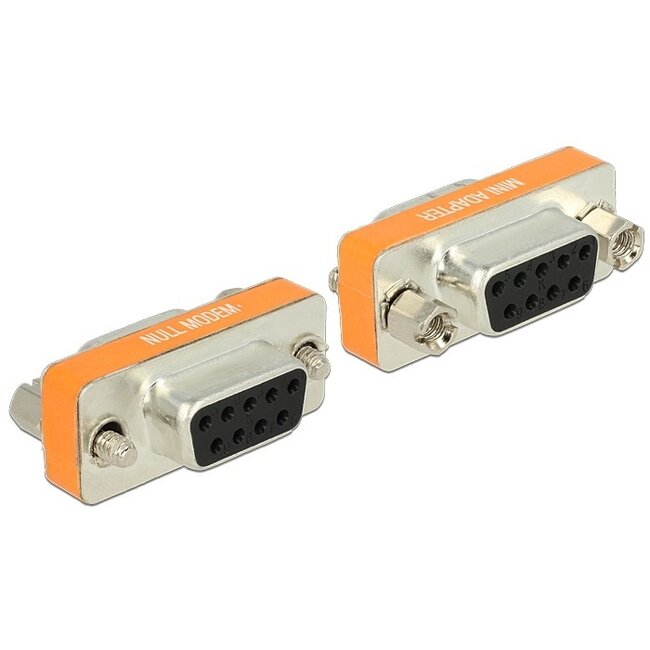

Serieller RS232 Nullmodem-Adapter 9-poliger SUB-D (w) - 9-poliger SUB-D (w)

Verwenden Sie diesen 9-poligen RS-232 Nullmodem-Adapter, um ein Standard 1:1 9-poliges SUB-D-Kabel oder einen Port in eine Nullmodem-Version umzuwandeln. Hinweis: Der Adapter ist 8-polig angeschlossen (Pin 9 ist nicht verbunden).

SUB-D Stecker

SUB-D-Stecker, auch D-Sub oder D-Subminiatur genannt, sind weit verbreitete Steckverbindungen, die insbesondere in Computern verwendet werden. Der Name Miniatur war zur Zeit ihrer Einführung passend, heute handelt es sich jedoch um relativ große Stecker. SUB-D-Stecker verfügen über ein eigenes Nummerierungssystem, beginnen immer mit dem Buchstaben „D“, gefolgt vom Code des Steckers mit der genauen Anzahl der Pins. SUB-D-Stecker sind mit 9 Pins (=E), 15 Pins (=A), 25 Pins (=B), 37 Pins (=C) und 50 Pins (=D) erhältlich. Anschließend folgt ein „M“ für Male (männlich) oder „F“ für Female (weiblich). Ein DB25M ist somit ein männlicher 25-poliger SUB-D-Stecker, während ein DA15M ein 15-poliger SUB-D-Stecker ist.

RS-232 Nullmodem-Adapter (Standardausführung)

Bei einem Nullmodem-Adapter werden bestimmte Leitungen so verbunden, dass Geräte direkt miteinander kommunizieren können, ohne dass es einen Host (Computer) und ein Device (Gerät) geben muss. Dadurch können Sie ein Standardkabel oder einen Port einfach über diesen Adapter in eine Nullmodem-Ausführung umwandeln.

USB zu seriell

Falls Ihr System keinen seriellen Anschluss besitzt, können Sie einen USB-Port in einen seriellen Anschluss umwandeln. Verwenden Sie hierfür einen USB-zu-Seriell-Konverter.

RS-232 Nullmodem Pinbelegung (Pinzuordnung)

Die Pinbelegung (Pinzuordnung) dieses Nullmodem RS-232 Adapters ist wie folgt:

Pin 1 bis 5 (oben von links nach rechts):

• 1+6:4 = DTR > DCD + DSR
• 2:3 = Rx < Tx
• 3:2 = Tx > Rx
• 4:1+6 = DCD + DSR < DTR
• 5:5 = Signalmasse

Pin 6 bis 9 (unten von links nach rechts):

• 6+1:4 = DTR > DCD + DSR
• 7:8 = RTS > CTS
• 8:7 = CTS < RTS

Technische Daten Serieller RS232 Nullmodem-Adapter 9-poliger SUB-D (w) - 9-poliger SUB-D (w)

• Anschlüsse: 9-poliger SUB-D (weiblich) - 9-poliger SUB-D (weiblich)
• Der Adapter ist 8-polig angeschlossen (Pin 9 ist nicht verbunden)
• Adaptertyp: seriell (RS-232)
• Pinbelegung: 1+6:4:- / 2:3 / 3:2 / 5:5 / 6+1:4 / 7:8 / 8:7
• Anwendung: Host > Host / Device > Device (Nullmodem / Kreuzadapter)
• Nullmodem-Adapter (Standardausführung)
• Ausführung: Metalladapter mit Schrauben/Schraubanschlüssen
• Konformität: RoHS
• Farbe: Grau
• Garantie: 2 Jahre
