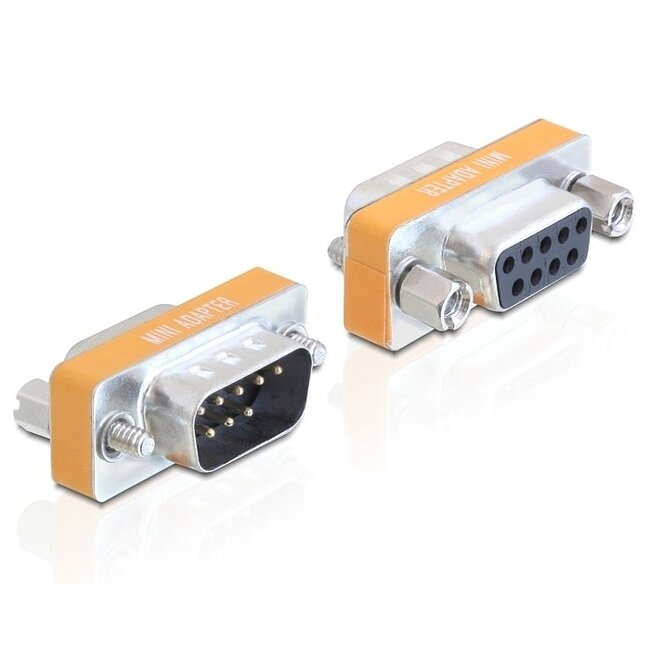

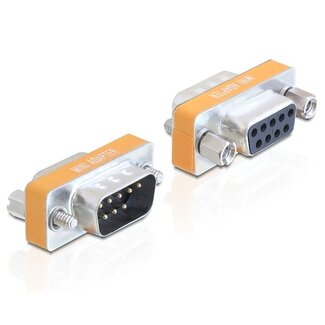

Serieller RS232 Nullmodem-Adapter 9-poliger SUB-D (m) - 9-poliger SUB-D (w)

Verwenden Sie diesen 9-poligen RS-232 Nullmodem-Adapter, um ein Standard 1:1 9-poliges SUB-D-Kabel oder eine Schnittstelle in eine Nullmodem-Version umzuwandeln.

SUB-D Stecker

SUB-D Stecker, auch D-Sub oder D-Subminiatur genannt, sind weit verbreitete Steckverbindungen, die insbesondere in Computern eingesetzt werden. Der Name „Miniatur“ war zur Zeit ihrer Einführung passend, heute handelt es sich jedoch um relativ große Stecker. SUB-D Stecker verfügen über ein eigenes Nummerierungssystem, beginnen immer mit dem Buchstaben „D“, gefolgt vom Steckercode mit der genauen Anzahl der Pins. SUB-D Stecker sind mit 9 Pins (=E), 15 Pins (=A), 25 Pins (=B), 37 Pins (=C) und 50 Pins (=D) erhältlich. Anschließend folgt ein „M“ für Male (männlich) oder „F“ für Female (weiblich). Ein DB25M ist somit ein männlicher 25-poliger SUB-D Stecker, während ein DA15M ein 15-poliger SUB-D Stecker ist.

RS-232 Nullmodem-Adapter (Standardausführung)

Bei einem Nullmodem-Adapter werden bestimmte Leitungen so verbunden, dass Geräte direkt miteinander kommunizieren können, ohne dass es einen Host (Computer) und ein Device (Gerät) geben muss. So können Sie ein Standardkabel oder eine Schnittstelle einfach über diesen Adapter in eine Nullmodem-Ausführung umwandeln.

USB zu seriell

Falls Ihr System über keinen seriellen Anschluss verfügt, können Sie einen USB-Anschluss in einen seriellen Anschluss umwandeln. Verwenden Sie hierfür einen USB-zu-Seriell-Konverter.

RS-232 Nullmodem Pinbelegung (Pinzuordnung)

Die Pinbelegung (Pinzuordnung) dieses Nullmodem RS-232 Adapters ist wie folgt:

• Pins 1 bis 5 (oben von links nach rechts): 1+6:4 = DTR > DCD + DSR 2:3 = Rx < Tx 3:2 = Tx > Rx 4:1+6 = DCD + DSR < DTR 5:5 = Signalmasse
• Pins 6 bis 9 (unten von links nach rechts): 6+1:4 = DTR > DCD + DSR 7:8 = RTS > CTS 8:7 = CTS < RTS 9:9

Technische Daten Serieller RS232 Nullmodem-Adapter 9-poliger SUB-D (m) - 9-poliger SUB-D (w)

• Anschlüsse: 9-poliger SUB-D (männlich) - 9-poliger SUB-D (weiblich)
• Adaptertyp: seriell (RS-232)
• Pinbelegung: 1+6:4:- / 2:3 / 3:2 / 5:5 / 6+1:4 / 7:8 / 8:7 / 9:9
• Anwendung: Host > Host / Device > Device (Nullmodem / Kreuzadapter)
• Nullmodem-Adapter (Standardausführung)
• Ausführung: Metalladapter mit Schrauben/Schraubanschlüssen
• Konformität: RoHS
• Farbe: Grau
• Garantie: 2 Jahre
