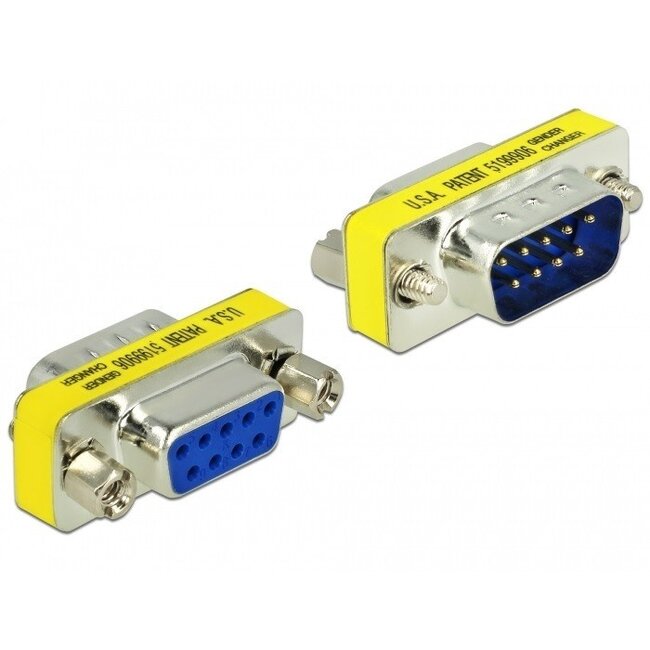

9-poliger SUB-D Stecker (m) - 9-poliger SUB-D Buchse (w)
Adaptertyp: seriell (RS-232)
Anwendung: u.a. Schutz des Anschlusses bei häufigem Gebrauch
Metalladapter mit Schrauben/Schraubanschlüssen
Lesen Sie mehr.
Verwenden Sie diesen Portschutz, um eine häufig genutzte 9-polige SUB-D Schnittstelle vor Verschleiß zu schützen. Stecken Sie den Portschutz in die Schnittstelle und verbinden bzw. trennen Sie anschließend am Portschutz. Der Port am Portschutz nutzt sich ab, während die ursprüngliche Schnittstelle wie neu erhalten bleibt.
SUB-D Steckverbinder, auch D-Sub oder D-Subminiatur genannt, sind weit verbreitete Steckverbindungen, die insbesondere in Computern verwendet werden. Der Name Miniatur war zur Zeit ihrer Einführung passend, heute handelt es sich jedoch um relativ große Steckverbinder. SUB-D Steckverbinder haben ein eigenes Nummerierungssystem, beginnen immer mit dem Buchstaben „D“, gefolgt vom Code des Steckers mit der genauen Anzahl der Pins. SUB-D Steckverbinder gibt es mit 9 Pins (=E), 15 Pins (=A), 25 Pins (=B), 37 Pins (=C) und 50 Pins (=D). Danach folgt ein „M“ für Male (männlich) oder „F“ für Female (weiblich). Ein DB25M ist also ein männlicher 25-poliger SUB-D Steckverbinder, während ein DA15M ein 15-poliger SUB-D Stecker ist.
Falls Ihr System keinen seriellen Anschluss besitzt, können Sie einen USB-Anschluss in einen seriellen Anschluss umwandeln. Verwenden Sie hierfür einen USB-auf-Seriell Konverter.
Ursprünglich verfügte der RS-232 Stecker über 25 Pins, um auch einen sekundären RS-232 Kommunikationskanal zu übertragen. Heutzutage trifft man in der Praxis fast ausschließlich 9-polige RS-232 Stecker an. Die Pinbelegung nach dem RS-232 Standard ist wie folgt:
