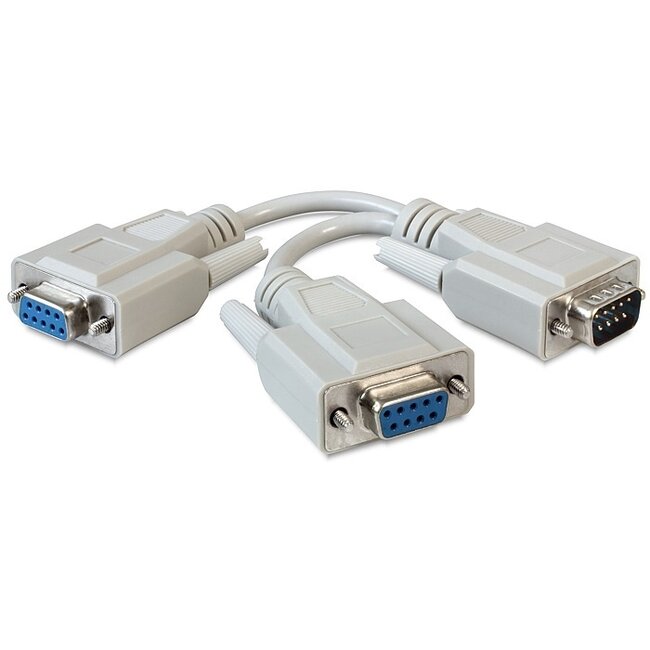

Serieller RS232 Splitter 9-poliger SUB-D (m) - 2x 9-poliger SUB-D (w)

Verwenden Sie diesen 9-poligen RS-232 Daten-Splitter, um ein Gerät mit einem seriellen Anschluss mit 2 seriellen Anschlüssen zu erweitern. Der Adapter unterstützt bidirektionale Kommunikation zwischen 2 seriellen Geräten.

SUB-D Stecker

SUB-D Stecker, auch D-Sub oder D-Subminiatur genannt, sind weit verbreitete Steckverbindungen, die vor allem in Computern eingesetzt werden. Der Name „Miniatur“ war zur Zeit ihrer Einführung passend, heute handelt es sich jedoch um relativ große Stecker. SUB-D Stecker verfügen über ein eigenes Nummerierungssystem, beginnen immer mit dem Buchstaben „D“, gefolgt vom Code des Steckers mit der genauen Anzahl der Pins. SUB-D Stecker sind mit 9 Pins (=E), 15 Pins (=A), 25 Pins (=B), 37 Pins (=C) und 50 Pins (=D) erhältlich. Anschließend folgt ein „M“ für Male (männlich) oder „F“ für Female (weiblich). Ein DB25M ist somit ein männlicher 25-poliger SUB-D Stecker, während ein DA15M ein 15-poliger SUB-D Stecker ist.

USB zu seriell

Falls Ihr System keinen seriellen Anschluss besitzt, können Sie einen USB-Anschluss in einen seriellen Anschluss umwandeln. Verwenden Sie hierfür einen USB-zu-Seriell Konverter.

RS-232 Pinbelegung (Pinout)

Während der ursprüngliche RS-232 Stecker 25 Pins besaß, um auch einen sekundären RS-232 Kommunikationskanal zu übertragen, findet man heute in der Praxis fast ausschließlich 9-polige RS-232 Stecker. Die Pinbelegung nach dem RS-232 Standard ist wie folgt:

• Pins 1 bis 5 (oben von links nach rechts): 1= Data Carrier Detect (DCD) 2= Received Data (RXD) 3= Transmit Data (TXD) 4= Data Terminal Ready / Data Transmit (DTR) 5= Signal Ground (GND)
• Pins 6 bis 9 (unten von links nach rechts): 6= Data Set Ready (DSR) 7= Request To Send (RTS) 8= Clear To Send (CTS) 9= Ring Indicator (RI)
• Schutzleiter (Außenseite)

Technische Daten Serieller RS232 Splitter 9-poliger SUB-D (m) - 2x 9-poliger SUB-D (w)

• Anschlüsse: 9-poliger SUB-D (männlich) - 2x 9-poliger SUB-D (weiblich) • Adaptertyp: seriell (RS-232)
• Pinbelegung: 1:1 verbunden
• Anwendung: Host > 2x Gerät
• Ausführung: vergossene Stecker mit Schrauben
• Leiter: verzinntes Kupfer
• AWG (American Wire Gauge): 28 AWG
• geschirmtes Kabel
• Kabeldurchmesser: unbekannt
• Konformität: RoHS
• Farbe: beige / elfenbein
• Garantie: 2 Jahre
