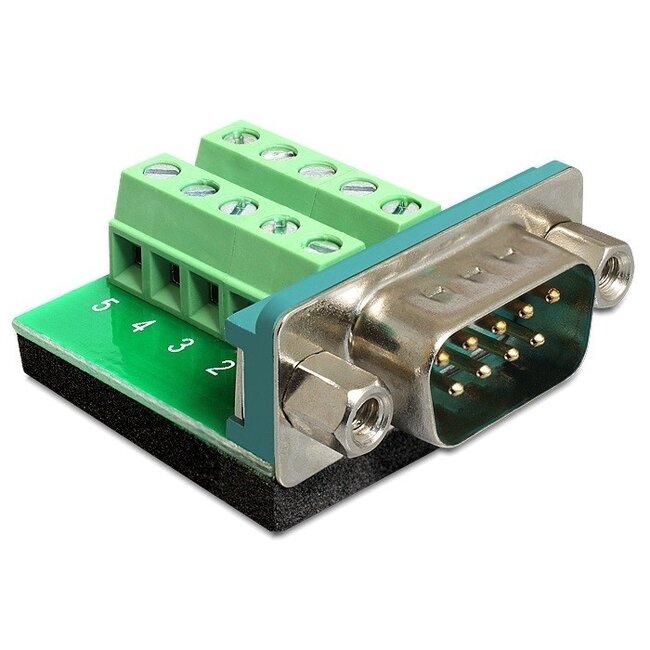

Serieller RS232 Stecker 9-polig SUB-D (m) - 10-poliges Terminal Block / Schrauben

Verwenden Sie diesen 9-poligen RS-232 Datenstecker, um ein Kabel oder Gerät mit einem 9-poligen SUB-D Stecker auszustatten. Der Stecker wird mittels Schrauben am Kabel befestigt.

Terminal Block

Ein Terminal Block Stecker ist ideal für Hobby- oder Testanwendungen. Der Stecker ist mehrfach verwendbar und lässt sich einfach an ein Kabel anschließen.

SUB-D Stecker

SUB-D Stecker, auch D-Sub oder D-Subminiatur genannt, sind weit verbreitete Steckverbindungen, die vor allem in Computern eingesetzt werden. Der Begriff Miniatur war zur Zeit der Einführung passend, heute handelt es sich um relativ große Stecker. SUB-D Stecker haben ein eigenes Nummerierungssystem, beginnen immer mit dem Buchstaben „D“, gefolgt vom Steckercode mit der genauen Anzahl der Pins. SUB-D Stecker sind mit 9 Pins (=E), 15 Pins (=A), 25 Pins (=B), 37 Pins (=C) und 50 Pins (=D) erhältlich. Danach folgt ein „M“ für Male (männlich) oder „F“ für Female (weiblich). Ein DB25M ist also ein männlicher 25-poliger SUB-D Stecker, während ein DA15M ein 15-poliger SUB-D Stecker ist.

USB zu seriell

Falls Ihr System keinen seriellen Anschluss besitzt, können Sie einen USB-Anschluss in einen seriellen Anschluss umwandeln. Verwenden Sie hierfür einen USB-zu-Seriell Konverter.

RS-232 Pinbelegung

Ursprünglich verfügte der RS-232 Stecker über 25 Pins, um auch einen sekundären RS-232 Kommunikationskanal zu übertragen. Heutzutage trifft man in der Praxis fast ausschließlich 9-polige RS-232 Stecker an. Die Pinbelegung nach RS-232 Standard ist wie folgt:

• Pins 1 bis 5 (oben von links nach rechts): 1= Data Carrier Detect (DCD) 2= Received Data (RXD) 3= Transmit Data (TXD) 4= Data Terminal Ready / Data Transmit (DTR) 5= Signal Ground (GND)
• Pins 6 bis 9 (unten von links nach rechts): 6= Data Set Ready (DSR) 7= Request To Send (RTS) 8= Clear To Send (CTS) 9= Ring Indicator (RI)
• Schutzleiter (Außenseite)

Technische Daten Serieller RS232 Stecker 9-polig SUB-D (m) - 10-poliges Terminal Block / Schrauben

• Stecker: 9-poliger SUB-D (männlich) - 10-poliges Terminal Block
• Steckertyp: seriell (RS-232)
• Ausführung: gerader Stecker
• Befestigung: Schrauben
• maximale Kabeldurchmesser: Ø = 3,81 mm
• Unterseite mit Isolierung und Antirutschpad
• Lieferumfang: 1 Stecker
• Konformität: RoHS
• Farbe: grau
• Garantie: 2 Jahre
