9-poliger SUB-D (m) - 9-poliger SUB-D (w) Winkeladapter - Version 5

Verwenden Sie diesen Winkeladapter, um einen 9-poligen SUB-D Anschluss im 90-Grad-Winkel anzuschließen.

Wechselbare Schrauben und Schraubanschlüsse

Bei diesem Adapter können Sie selbst bestimmen, wo Sie die Daumenschrauben und die Schraubanschlüsse anbringen möchten. Diese sind einfach austauschbar.

Version 5

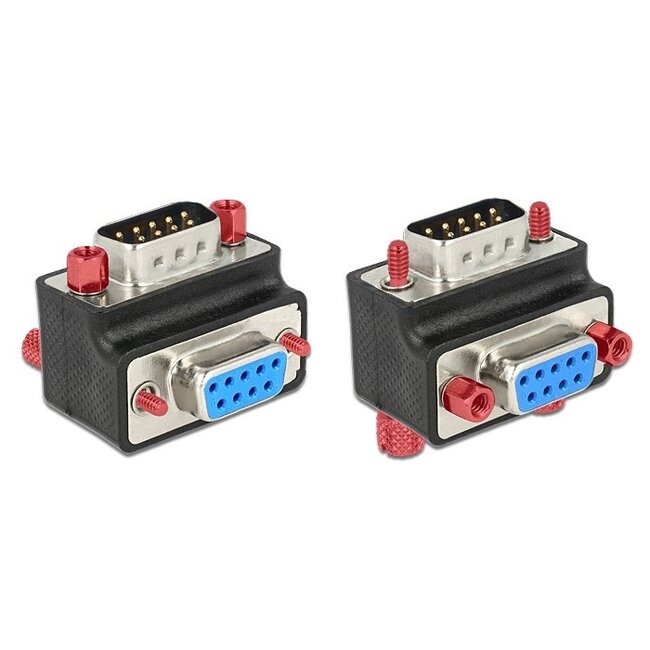

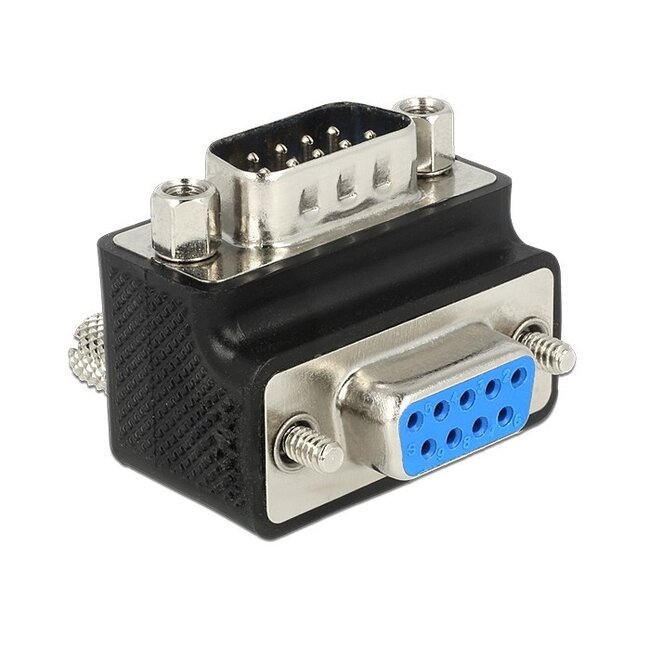

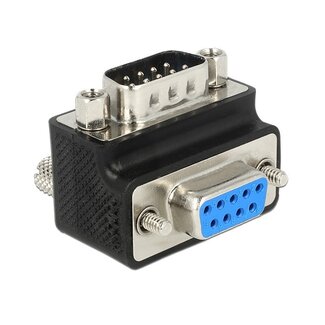

Da wir verschiedene Versionen dieses Adapters anbieten, empfehlen wir Ihnen, die Abbildung genau zu betrachten, um zu beurteilen, welcher Adapter am besten zu Ihrer Situation passt. Wir nennen diesen Adapter der Einfachheit halber Version 5. Es sind zwei Anschlussmöglichkeiten bei diesem Adapter möglich: die Verbindung mit einem männlichen Anschluss und die Verbindung mit einem weiblichen Anschluss.

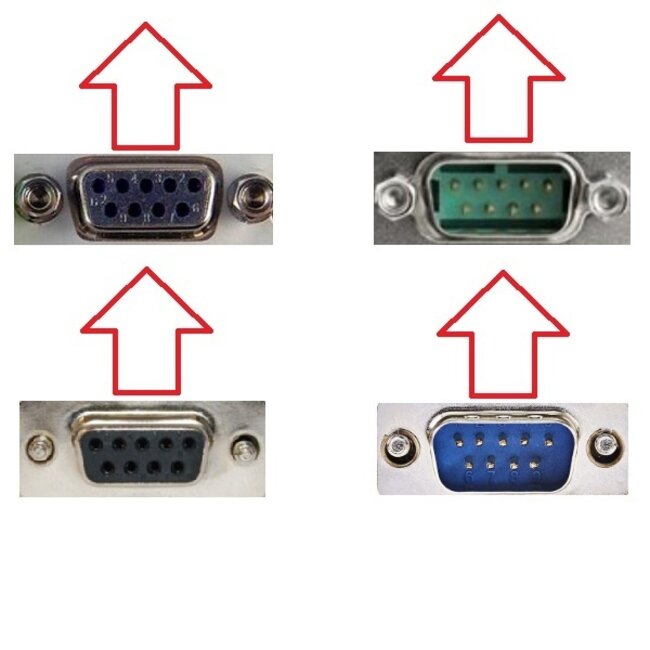

Der Anschluss, den Sie im rechten Winkel ansteuern möchten, ist ein männlicher 9-poliger SUB-D Stecker

Diesen Adapter können Sie mit einem männlichen Anschluss mit oder ohne Daumenschrauben oder Schraubanschlüsse verbinden. Sie können nämlich selbst wählen, wo Sie die Daumenschrauben oder Schraubanschlüsse am Adapter platzieren. Das Kabel nimmt hinter Ihrem Gerät wenig Platz ein, da es durch die Winkelverbindung direkt nach oben geführt wird.

Der Anschluss, den Sie im rechten Winkel ansteuern möchten, ist ein weiblicher 9-poliger SUB-D Anschluss

Diesen Adapter können Sie mit einem weiblichen Anschluss mit oder ohne Daumenschrauben oder Schraubanschlüsse verbinden. Sie können nämlich selbst wählen, wo Sie die Daumenschrauben oder Schraubanschlüsse am Adapter platzieren. Das Kabel nimmt hinter Ihrem Gerät wenig Platz ein, da es durch die Winkelverbindung direkt nach oben geführt wird.

SUB-D Stecker

SUB-D Stecker, auch D-Sub oder D-Subminiatur genannt, sind weit verbreitete Steckverbindungen, die vor allem in Computern verwendet werden. Der Name Miniatur war zu der Zeit passend, als diese Stecker üblich waren, heute handelt es sich jedoch um relativ große Stecker. SUB-D Stecker haben ein eigenes Nummerierungssystem, beginnen immer mit dem Buchstaben „D“, gefolgt vom Code des Steckers mit der genauen Anzahl der Pins. SUB-D Stecker gibt es mit 9 Pins (=E), 15 Pins (=A), 25 Pins (=B), 37 Pins (=C) und 50 Pins (=D). Danach folgt ein „M“ für Male (männlich) oder „F“ für Female (weiblich). DB25M ist also ein männlicher 25-poliger SUB-D Stecker, während DA15M ein 15-poliger SUB-D Stecker ist.

USB zu seriell

Wenn Ihr System keinen seriellen Anschluss besitzt, können Sie einen USB-Anschluss in einen seriellen Anschluss umwandeln. Verwenden Sie hierfür einen USB-zu-Seriell-Konverter.

RS-232 Pinbelegung

Ursprünglich verfügte der RS-232 Stecker über 25 Pins, um auch einen sekundären RS-232 Kommunikationskanal zu übertragen. Heutzutage trifft man in der Praxis fast ausschließlich 9-polige RS-232 Stecker an. Die Pinbelegung nach dem RS-232 Standard ist wie folgt:

• Pins 1 bis 5 (oben von links nach rechts): 1= Data Carrier Detect (DCD) 2= Received Data (RXD) 3= Transmit Data (TXD) 4= Data Terminal Ready / Data Transmit (DTR) 5= Signal Ground (GND)
• Pins 6 bis 9 (unten von links nach rechts): 6= Data Set Ready (DSR) 7= Request To Send (RTS) 8= Clear To Send (CTS) 9= Ring Indicator (RI)
• Schutzleiter (Außenseite)

Spezifikationen Serieller RS232 Winkeladapter 9-poliger SUB-D (m) - 9-poliger SUB-D (w) - Version 5

• Stecker: 9-poliger SUB-D (männlich) - 9-poliger SUB-D (weiblich)
• Schrauben und Schraubanschlüsse sind austauschbar
• Adaptertyp: 90° Winkel / seriell (RS-232)
• Pinbelegung: 1:1 verbunden
• Anwendung: 90° Winkelanschluss für 9-poligen SUB-D Port
• Ausführung: geschirmter Adapter
• Konformität: RoHS
• Farbe: schwarz
• Garantie: 2 Jahre
