Serieller RS232 Winkeladapter 9-poliger SUB-D (m) - 9-poliger SUB-D (w) - Version 3

Verwenden Sie diesen Winkeladapter, um einen 9-poligen SUB-D Anschluss im 90-Grad-Winkel anzuschließen.

Version 3

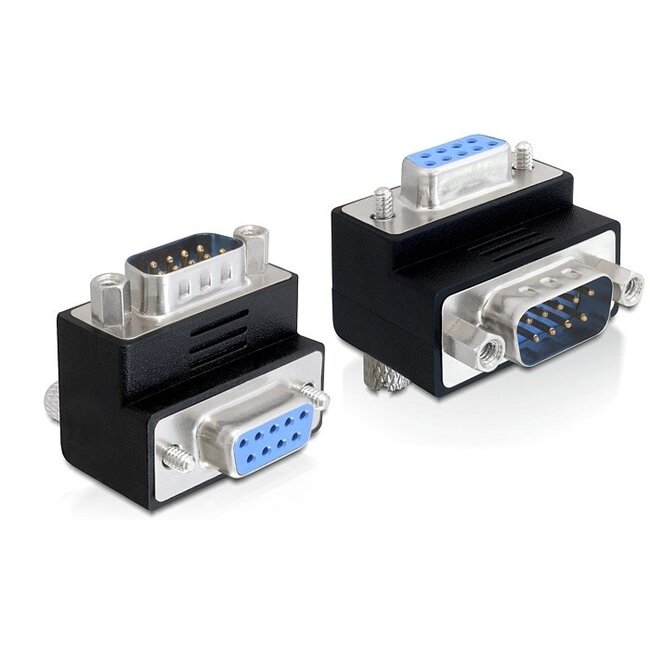

Da wir verschiedene Versionen dieses Adapters anbieten, empfehlen wir Ihnen, das Bild genau zu betrachten, um zu beurteilen, welcher Adapter am besten zu Ihrer Situation passt. Wir nennen diesen Adapter der Einfachheit halber Version 3. Es sind zwei Anschlussmöglichkeiten bei diesem Adapter möglich: die Verbindung mit einem männlichen Anschluss und die Verbindung mit einem weiblichen Anschluss.

Der Anschluss, den Sie im Winkel ansteuern möchten, ist ein männlicher 9-poliger SUB-D Stecker

Der männliche Anschluss, an den Sie diesen Adapter anschließen möchten, muss mit Schraubverbindungen ausgestattet sein, damit die Daumenschrauben für eine optimale Verbindung festgeschraubt werden können. Die männliche Seite dieses Adapters verfügt über Schraubverbindungen, sodass Sie einen weiblichen Stecker mit Daumenschrauben sicher an diesem Adapter befestigen können. Das Kabel nimmt hinter Ihrem Gerät wenig Platz ein, da es durch die Winkelverbindung direkt nach oben geführt wird.

Der Anschluss, den Sie im Winkel ansteuern möchten, ist ein weiblicher 9-poliger SUB-D Anschluss

Der weibliche Anschluss, an den Sie diesen Adapter anschließen möchten, muss mit Schrauben versehen sein, damit die Daumenschrauben für eine optimale Verbindung festgeschraubt werden können. Die weibliche Seite dieses Adapters verfügt über Daumenschrauben, sodass Sie einen männlichen Stecker mit Schraubverbindungen sicher an diesem Adapter befestigen können. Das Kabel nimmt hinter Ihrem Gerät wenig Platz ein, da es durch die Winkelverbindung direkt nach oben geführt wird.

SUB-D Stecker

SUB-D Stecker, auch bekannt als D-Sub oder D-Subminiatur, sind weit verbreitete Steckverbindungen, die hauptsächlich in Computern verwendet werden. Der Name Miniatur war passend, als diese Stecker gebräuchlich wurden, heute handelt es sich jedoch um relativ große Stecker. SUB-D Stecker haben ein eigenes Nummerierungssystem, beginnen immer mit dem „D“, gefolgt vom Code des Steckers mit der genauen Anzahl der Pins. SUB-D Stecker gibt es mit 9 Pins (=E), 15 Pins (=A), 25 Pins (=B), 37 Pins (=C) und 50 Pins (=D). Danach folgt ein „M“ für Male (männlich) oder „F“ für Female (weiblich). DB25M ist also ein männlicher 25-poliger SUB-D Stecker, während DA15M ein 15-poliger SUB-D Stecker ist.

USB zu seriell

Wenn Ihr System keinen seriellen Anschluss besitzt, können Sie einen USB-Anschluss in einen seriellen Anschluss umwandeln. Verwenden Sie dazu einen USB-zu-Seriell-Konverter.

RS-232 Pinbelegung (Pinout)

Ursprünglich verfügte der RS-232 Stecker über 25 Pins, um auch einen sekundären RS-232 Kommunikationskanal zu übertragen. Heutzutage trifft man in der Praxis fast ausschließlich 9-polige RS-232 Stecker an. Die Pinbelegung nach RS-232 Standard ist wie folgt:

• Pins 1 bis 5 (oben von links nach rechts): 1= Data Carrier Detect (DCD) 2= Received Data (RXD) 3= Transmit Data (TXD) 4= Data Terminal Ready / Data Transmit (DTR) 5= Signal Ground (GND)
• Pins 6 bis 9 (unten von links nach rechts): 6= Data Set Ready (DSR) 7= Request To Send (RTS) 8= Clear To Send (CTS) 9= Ring Indicator (RI)
• Schutzleiter (Außenseite)

Spezifikationen Serieller RS232 Winkeladapter 9-poliger SUB-D (m) - 9-poliger SUB-D (w) - Version 3

• Stecker: 9-poliger SUB-D (männlich) - 9-poliger SUB-D (weiblich)
• 9-poliger SUB-D männlich mit Schraubanschlüssen: für 9-polige SUB-D weibliche Anschlüsse mit Schrauben
• 9-poliger SUB-D weiblich mit Schrauben: für 9-polige SUB-D männliche Stecker mit Schraubanschlüssen
• Adaptertyp: 90° Winkel / seriell (RS-232)
• Pinbelegung: 1:1 verbunden
• Anwendung: 90° Winkelanschluss eines 9-poligen SUB-D Ports
• Ausführung: geschirmter Adapter
• Konformität: RoHS
• Farbe: schwarz
• Garantie: 2 Jahre
