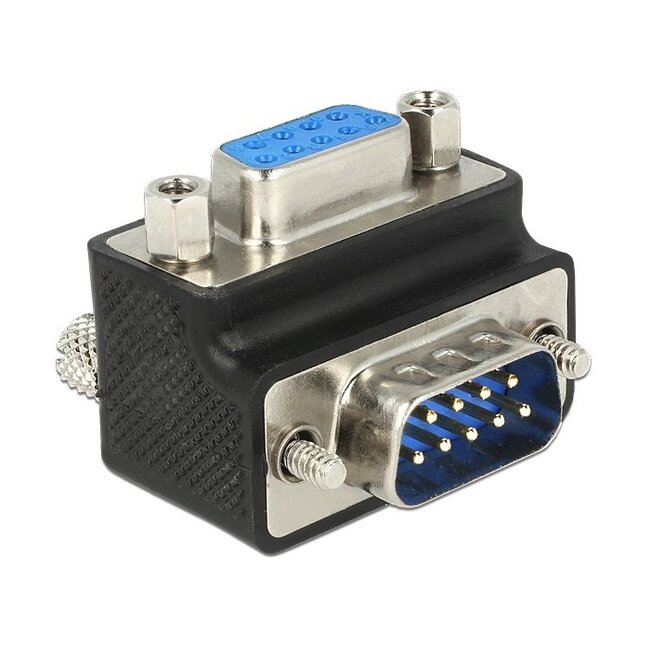

9-poliger SUB-D (m) - 9-poliger SUB-D (w) Winkeladapter - Version 6

Verwenden Sie diesen Winkeladapter, um einen 9-poligen SUB-D Anschluss im 90-Grad-Winkel anzuschließen.

Wechselbare Schrauben und Schraubanschlüsse

Bei diesem Adapter können Sie selbst bestimmen, wo Sie die Daumenschrauben und Schraubanschlüsse anbringen möchten. Diese sind einfach austauschbar.

Version 6

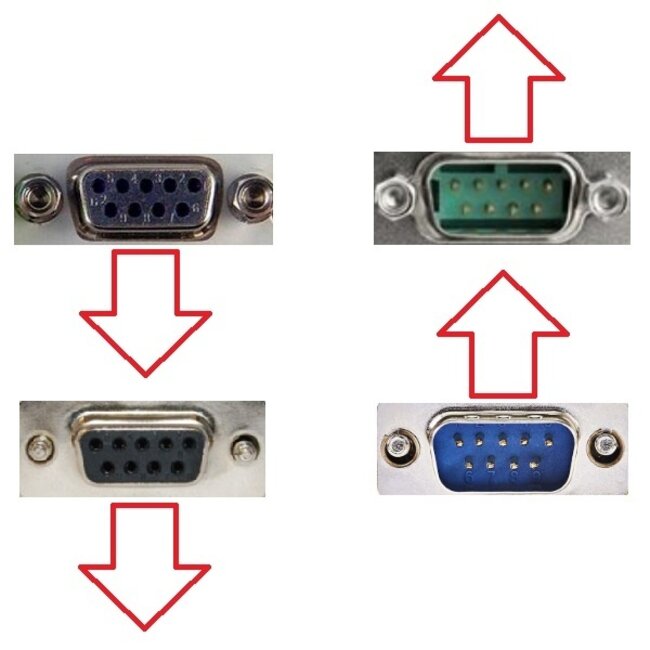

Da wir verschiedene Versionen dieses Adapters anbieten, empfehlen wir Ihnen, die Abbildung genau zu betrachten, um zu beurteilen, welcher Adapter am besten zu Ihrer Situation passt. Dieser Adapter wird der Einfachheit halber als Version 6 bezeichnet. Es sind zwei Anschlussmöglichkeiten bei diesem Adapter möglich: die Verbindung mit einem männlichen Anschluss und die Verbindung mit einem weiblichen Anschluss.

Der Anschluss, den Sie im rechten Winkel ansteuern möchten, ist ein männlicher 9-poliger SUB-D Stecker

Diesen Adapter können Sie mit einem männlichen Anschluss mit oder ohne Daumenschrauben oder Schraubanschlüsse verbinden. Sie können nämlich selbst wählen, wo Sie die Daumenschrauben oder Schraubanschlüsse am Adapter anbringen. Das Kabel nimmt hinter Ihrem Gerät wenig Platz ein, da es durch die Winkelverbindung direkt nach oben geführt wird.

Der Anschluss, den Sie im rechten Winkel ansteuern möchten, ist ein weiblicher 9-poliger SUB-D Anschluss

Diesen Adapter können Sie mit einem weiblichen Anschluss mit oder ohne Daumenschrauben oder Schraubanschlüsse verbinden. Sie können nämlich selbst wählen, wo Sie die Daumenschrauben oder Schraubanschlüsse am Adapter anbringen. Das Kabel nimmt hinter Ihrem Gerät wenig Platz ein, da es durch die Winkelverbindung direkt nach unten geführt wird.

SUB-D Stecker

SUB-D Stecker, auch D-Sub oder D-Subminiatur genannt, sind weit verbreitete Steckverbindungen, die insbesondere in Computern verwendet werden. Der Name Miniatur war zur Zeit der Einführung passend, heute handelt es sich um relativ große Stecker. SUB-D Stecker haben ein eigenes Nummerierungssystem, beginnen immer mit dem Buchstaben „D“, gefolgt vom Code des Steckers mit der genauen Anzahl der Pins. SUB-D Stecker gibt es mit 9 Pins (=E), 15 Pins (=A), 25 Pins (=B), 37 Pins (=C) und 50 Pins (=D). Danach folgt ein „M“ für Male (männlich) oder „F“ für Female (weiblich). Ein DB25M ist also ein männlicher 25-poliger SUB-D Stecker, während ein DA15M ein 15-poliger SUB-D Stecker ist.

USB zu seriell

Falls Ihr System keinen seriellen Anschluss besitzt, können Sie einen USB-Anschluss in einen seriellen Anschluss umwandeln. Verwenden Sie hierfür einen USB-zu-Seriell-Konverter.

RS-232 Pinbelegung

Ursprünglich verfügte der RS-232 Stecker über 25 Pins, um auch einen sekundären RS-232 Kommunikationskanal zu übertragen. Heutzutage trifft man in der Praxis fast ausschließlich 9-polige RS-232 Stecker an. Die Pinbelegung nach RS-232 Standard ist wie folgt:

• Pins 1 bis 5 (oben von links nach rechts): 1= Data Carrier Detect (DCD) 2= Received Data (RXD) 3= Transmit Data (TXD) 4= Data Terminal Ready / Data Transmit (DTR) 5= Signal Ground (GND)
• Pins 6 bis 9 (unten von links nach rechts): 6= Data Set Ready (DSR) 7= Request To Send (RTS) 8= Clear To Send (CTS) 9= Ring Indicator (RI)
• Schutzleiter (Außenseite)

Spezifikationen Serieller RS232 Winkeladapter 9-poliger SUB-D (m) - 9-poliger SUB-D (w) - Version 6

• Stecker: 9-poliger SUB-D (männlich) - 9-poliger SUB-D (weiblich)
• Schrauben und Schraubanschlüsse sind austauschbar
• Adaptertyp: 90° Winkel / seriell (RS-232)
• Pinbelegung: 1:1 verbunden
• Anwendung: 90° Winkelanschluss für 9-poligen SUB-D Port
• Ausführung: geschirmter Adapter
• Konformität: RoHS
• Farbe: schwarz
• Garantie: 2 Jahre
