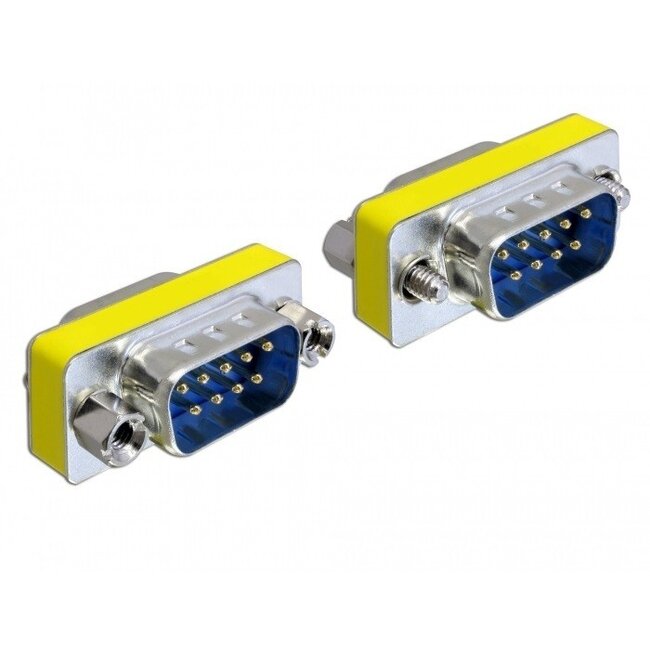

Serielles RS232 Kupplungsstück 9-poliger SUB-D Stecker (m) - 9-poliger SUB-D Stecker (m)

Verwenden Sie diesen Kuppler, um Kabel mit 9-poligen SUB-D Steckern zu verbinden. Außerdem können Sie diesen Verbindungsadapter nutzen, um einen weiblichen 9-poligen SUB-D Anschluss in einen männlichen 9-poligen SUB-D Anschluss umzuwandeln.

SUB-D Steckverbinder

SUB-D Steckverbinder, auch D-Sub oder D-Subminiatur genannt, sind weit verbreitete Steckverbindungen, die vor allem in Computern eingesetzt werden. Der Name Miniatur war zur Zeit der Einführung passend, heute handelt es sich jedoch um relativ große Steckverbinder. SUB-D Steckverbinder verfügen über ein eigenes Nummerierungssystem, beginnen immer mit dem Buchstaben „D“, gefolgt vom Code des Steckers mit der genauen Anzahl der Pins. SUB-D Steckverbinder gibt es mit 9 Pins (=E), 15 Pins (=A), 25 Pins (=B), 37 Pins (=C) und 50 Pins (=D). Danach folgt ein „M“ für Male (männlich) oder „F“ für Female (weiblich). Ein DB25M ist somit ein männlicher 25-poliger SUB-D Stecker, während ein DA15M ein 15-poliger SUB-D Stecker ist.

USB zu seriell

Falls Ihr System keinen seriellen Anschluss besitzt, können Sie einen USB-Anschluss in einen seriellen Anschluss umwandeln. Verwenden Sie hierfür einen USB-zu-Seriell Konverter.

RS-232 Pinbelegung

Während der RS-232 Stecker ursprünglich 25 Pins besaß, um auch einen sekundären RS-232 Kommunikationskanal zu übertragen, trifft man heute in der Praxis fast ausschließlich 9-polige RS-232 Stecker an. Die Pinbelegung nach dem RS-232 Standard ist wie folgt:

• Pins 1 bis 5 (oben von links nach rechts): 1= Data Carrier Detect (DCD) 2= Received Data (RXD) 3= Transmit Data (TXD) 4= Data Terminal Ready / Data Transmit (DTR) 5= Signal Ground (GND)
• Pins 6 bis 9 (unten von links nach rechts): 6= Data Set Ready (DSR) 7= Request To Send (RTS) 8= Clear To Send (CTS) 9= Ring Indicator (RI)
• Schutzleiter (Außenseite)

Spezifikationen Serielles RS232 Kupplungsstück 9-poliger SUB-D Stecker (m) - 9-poliger SUB-D Stecker (m)

• Steckverbinder: 9-poliger SUB-D Stecker (männlich) - 9-poliger SUB-D Stecker (männlich)
• Adaptertyp: seriell (RS-232)
• Pinbelegung: 1:1 verbunden
• Anwendung: u.a. zum Verbinden serieller Kabel
• Ausführung: Metalladapter mit Schrauben/Schraubanschlüssen
• Konformität: RoHS
• Farbe: grau
• Garantie: 2 Jahre
