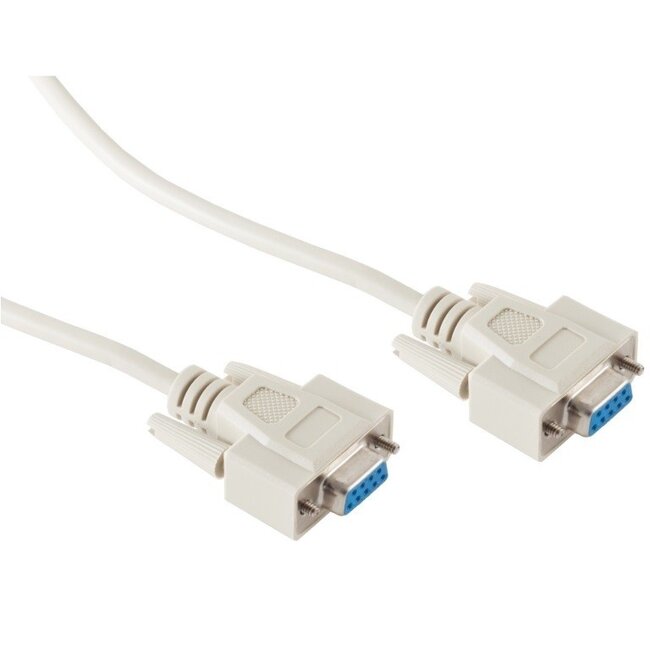

Serielle RS232 Kabel 9-polig SUB-D (w) - 9-polig SUB-D (w) / vergossene Stecker

Verwenden Sie dieses 9-polige RS-232 Datenkabel, um ein Gerät mit serieller Schnittstelle mit einem seriellen Anschluss Ihres PCs oder Notebooks zu verbinden.

SUB-D Stecker

SUB-D Stecker, auch D-Sub oder D-Subminiatur genannt, sind weit verbreitete Steckverbindungen, die insbesondere in Computern zum Einsatz kommen. Der Name Miniatur war zur Zeit der Einführung passend, heute handelt es sich jedoch um relativ große Stecker. SUB-D Stecker verfügen über ein eigenes Nummerierungssystem, beginnen immer mit dem Buchstaben „D“, gefolgt vom Code des Steckers mit der genauen Anzahl der Pins. SUB-D Stecker sind mit 9 Pins (=E), 15 Pins (=A), 25 Pins (=B), 37 Pins (=C) und 50 Pins (=D) erhältlich. Anschließend folgt ein „M“ für Male (männlich) oder „F“ für Female (weiblich). DB25M ist somit ein männlicher 25-poliger SUB-D Stecker, während DA15M ein 15-poliger SUB-D Stecker ist.

USB zu seriell

Falls Ihr System über keinen seriellen Anschluss verfügt, können Sie einen USB-Port in einen seriellen Anschluss umwandeln. Verwenden Sie hierfür einen USB-zu-Seriell Konverter.

RS-232 Pinbelegung

Ursprünglich verfügte der RS-232 Stecker über 25 Pins, um auch einen sekundären RS-232 Kommunikationskanal zu übertragen. Heutzutage trifft man in der Praxis fast ausschließlich 9-polige RS-232 Stecker an. Die Pinbelegung gemäß RS-232 Standard ist wie folgt:

• Pins 1 bis 5 (oben von links nach rechts): 1= Data Carrier Detect (DCD) 2= Received Data (RXD) 3= Transmit Data (TXD) 4= Data Terminal Ready / Data Transmit (DTR) 5= Signal Ground (GND)
• Pins 6 bis 9 (unten von links nach rechts): 6= Data Set Ready (DSR) 7= Request To Send (RTS) 8= Clear To Send (CTS) 9= Ring Indicator (RI)
• Schutzleiter (Außenseite)

Spezifikationen Serielle RS232 Kabel 9-polig SUB-D (w) - 9-polig SUB-D (w) / vergossene Stecker

• Stecker: 9-polig SUB-D (weiblich) - 9-polig SUB-D (weiblich)
• Kabeltyp: seriell (RS-232)
• Pinbelegung: 1:1 verbunden
• Anwendung: Host > Gerät
• Ausführung: vergossene Stecker mit Schrauben
• Leiter: CCA (Copper Clad Aluminium – Aluminium mit Kupferbeschichtung)
• AWG (American Wire Gauge): 28 AWG
• geschirmtes Kabel
• Kabeldurchmesser: nicht bekannt
• Konformität: RoHS
• Farbe: beige / elfenbein
• Garantie: 2 Jahre
