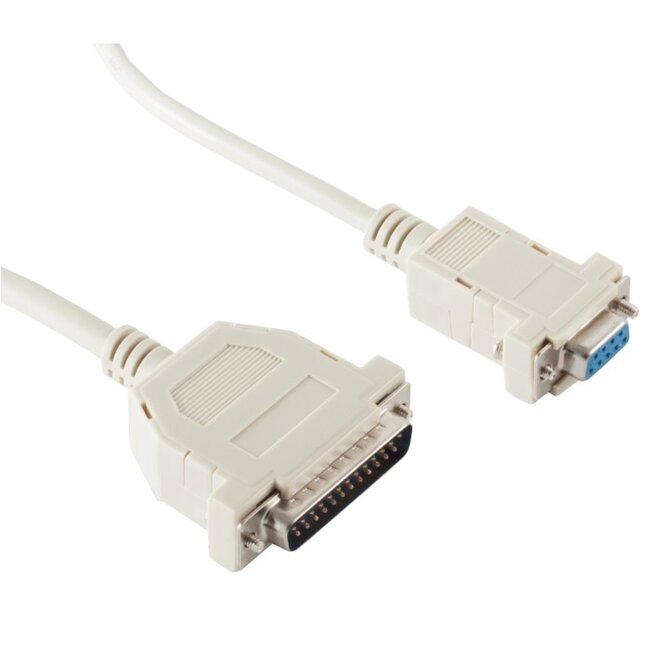

Serielle RS232 Nullmodemkabel 9-poliger SUB-D (w) - 25-poliger SUB-D (m)

Verwenden Sie dieses 9-polige auf 25-polige RS-232 Datenkabel, um eine Nullmodem-(Cross-)Verbindung zwischen zwei Hosts (Computern) oder zwei Geräten mit RS-232-Anschlüssen herzustellen.

Nullmodemkabel

Bei einem Nullmodemkabel werden bestimmte Adern so verbunden, dass die Geräte direkt miteinander kommunizieren können, ohne dass es einen Host (Computer) und ein Gerät geben muss. Mit einem Nullmodemkabel können beispielsweise zwei Computer direkt miteinander kommunizieren.

SUB-D Stecker

SUB-D Stecker, auch D-Sub oder D-Subminiatur genannt, sind weit verbreitete Steckverbindungen, die vor allem in Computern verwendet werden. Der Name „Miniatur“ war zur Zeit der Einführung passend, heute handelt es sich um relativ große Stecker. SUB-D Stecker haben ein eigenes Nummerierungssystem, beginnen immer mit dem Buchstaben „D“, gefolgt vom Steckercode mit der genauen Anzahl der Pins. SUB-D Stecker sind mit 9 Pins (=E), 15 Pins (=A), 25 Pins (=B), 37 Pins (=C) und 50 Pins (=D) erhältlich. Danach folgt ein „M“ für Male (männlich) oder „F“ für Female (weiblich). DB25M ist somit ein männlicher 25-poliger SUB-D Stecker, während DA15M ein 15-poliger SUB-D Stecker ist.

Serielle und parallele Kabel

Eine serielle Verbindung überträgt Daten bitweise, während eine parallele Verbindung alle 8 Bits eines Bytes parallel überträgt. Eine parallele Schnittstelle ist daher wesentlich schneller als eine serielle. Serielle Schnittstellen an Computern haben meist 9 oder 25 Pins, während parallele Schnittstellen fast immer 25 Pins besitzen. Die COM1- und COM2-Ports sind seriell, der LPT1-Port (Druckeranschluss) ist parallel. Serielle Schnittstellen werden auch als RS232 (Recommended Standard 232) bezeichnet. Ein serielles Kabel kann auch für parallele Zwecke verwendet werden, dies hängt von den angeschlossenen Ports ab.

USB auf seriell oder parallel

Falls Ihr System keine serielle oder parallele Schnittstelle besitzt, können Sie einen USB-Port in eine serielle oder parallele Schnittstelle umwandeln. Verwenden Sie hierfür einen USB-auf-seriell- oder USB-auf-parallel-Konverter.

25-poliger SUB-D Stecker

Der 25-polige SUB-D Stecker wird auch als DB25 oder IEEE-1284 bezeichnet. IEEE1284 ist weniger ein Stecker, sondern vielmehr ein Standard für bidirektionale parallele Kommunikation zwischen Computern und anderen Geräten, meist (älteren) Druckern. Es gibt drei Steckertypen, die diesen Standard unterstützen: IEEE1284-A, IEEE1284-B und IEEE1284-C.

IEEE1284-A

Der IEEE-1284-A Anschluss findet sich meist als Druckeranschluss an (älteren) Computern. Der Stecker ist 25-polig (eine Reihe mit 13 Pins und eine Reihe mit 12 Pins).

IEEE1284-B

Der IEEE-1284-B Anschluss, auch Centronics 36-polig oder Micro Ribbon genannt, ist an parallelen Druckern zu finden. Ein großer Stecker mit zwei „Klick“-Klammern an den Seiten.

IEEE1284-C

Der IEEE1284-C, auch HP Centronics, Mini-Centronics oder MDR36 genannt, ist bei einigen HP-Druckern (z. B. HP Laserjet 1100) zu finden. Es handelt sich um eine kleinere Version des IEEE-1284-B Centronics Steckers. Bei diesen Druckern wurde standardmäßig ein Kabel von 25-poligem SUB-D auf Mini Centronics mitgeliefert.

Technische Daten Serielle RS232 Nullmodemkabel 9-poliger SUB-D (w) - 25-poliger SUB-D (m)

• Stecker: 9-poliger SUB-D (weiblich) - 25-poliger SUB-D (männlich)
• Kabeltyp: seriell (RS-232)
• Pinbelegung: 1:1 / 2:2 / 3:3 / 4:6 / 5:7 / 6:20 / 7:5 / 8:4 / 9:22
• Anwendung: Host <-> Host / Gerät <-> Gerät (Nullmodemkabel)
• Ausführung: geklickte Kunststoffstecker mit Schrauben
• Adern: CCS (Copper Clad Steel – Stahl mit Kupferbeschichtung)
• AWG (American Wire Gauge): 28 AWG / 30 AWG
• Abgeschirmtes Kabel
• Kabeldurchmesser: 5,4 mm
• Konformität: RoHS
• Farbe: Beige / Elfenbein
• Garantie: 2 Jahre
