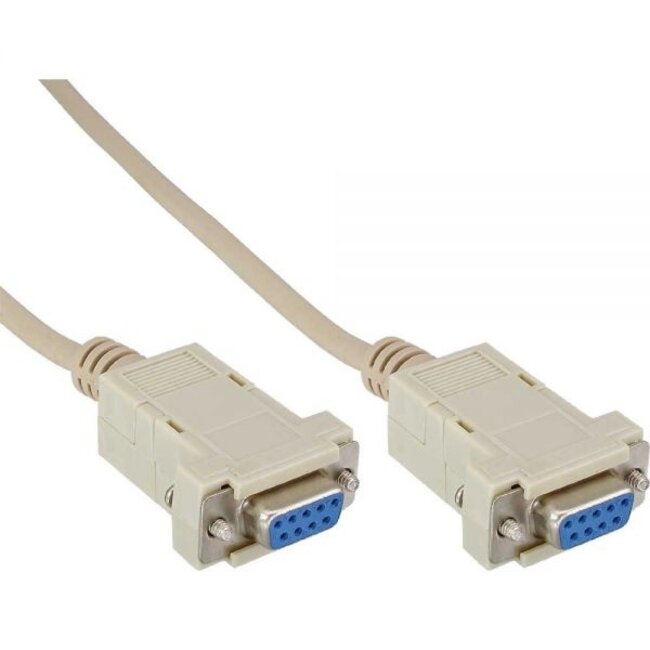

Serielle RS232 Nullmodemkabel 9-poliger SUB-D (w) - 9-poliger SUB-D (w)

Verwenden Sie dieses 9-polige RS-232-Datenkabel, um eine Nullmodem-(Cross-)Verbindung zwischen 2 Hosts (Computern) oder 2 Geräten (mit RS-232-Anschlüssen) herzustellen.

SUB-D Stecker

SUB-D Stecker, auch D-Sub oder D-Subminiatur genannt, sind weit verbreitete Steckverbinder, die insbesondere in Computern eingesetzt werden. Der Name Miniatur war zur Zeit ihrer Einführung passend, heute handelt es sich jedoch um relativ große Stecker. SUB-D Stecker verfügen über ein eigenes Nummerierungssystem, beginnen immer mit dem Buchstaben „D“, gefolgt vom Code des Steckers mit der genauen Anzahl der Pins. SUB-D Stecker gibt es mit 9 Pins (=E), 15 Pins (=A), 25 Pins (=B), 37 Pins (=C) und 50 Pins (=D). Anschließend folgt ein „M“ für Male (männlich) oder „F“ für Female (weiblich). Ein DB25M ist also ein männlicher 25-poliger SUB-D Stecker, während ein DA15M ein 15-poliger SUB-D Stecker ist.

RS-232 Nullmodemkabel mit vollständigem Handshaking

Bei einem Nullmodemkabel werden einige Adern so verbunden, dass die Geräte direkt miteinander kommunizieren können, ohne dass es einen Host (Computer) und ein Device (Gerät) geben muss. Mit einem Nullmodemkabel können beispielsweise 2 Computer direkt miteinander kommunizieren. Dazu werden die Pins 2 und 3 an beiden Steckern miteinander verbunden. Dieses Nullmodemkabel mit vollständigem Handshaking unterstützt die alte (Hardware-)Flusskontrolle nicht (nicht DTE/DCE kompatibel), jedoch Software-Flusskontrolle. Da jede Ader einzeln verbunden ist, werden mehr Signale separat übertragen, was die Übertragung von mehr Informationen ermöglicht. Dies hat den Vorteil, dass höhere Kommunikationsgeschwindigkeiten erreicht werden können, sofern die von Ihnen verwendete Software dies unterstützt. Dieses Kabel wird auch von Microsoft für Interlink (Direct Cable Connection: Verbindung von 2 MS-DOS PCs) empfohlen.

USB zu seriell

Falls Ihr System keinen seriellen Anschluss besitzt, können Sie einen USB-Anschluss in einen seriellen Anschluss umwandeln. Verwenden Sie hierfür einen USB-zu-Seriell-Konverter.

RS-232 Nullmodem Pinbelegung (Pinout)

Die Pinbelegung (Pinout) dieses Nullmodem RS-232 Kabels ist wie folgt:

• Pins 1 bis 5 (oben von links nach rechts): 1:- 2:3 = Rx < Tx 3:2 = Tx > Rx 4:6 = DTR > DSR 5:5 = Signalmasse
• Pins 6 bis 9 (unten von links nach rechts): 6:4 = DSR < DTR 7:8 = RTS > CTS 8:7 = CTS < RTS 9:-

Technische Daten Serielle RS232 Nullmodemkabel 9-poliger SUB-D (w) - 9-poliger SUB-D (w)

• Stecker: 9-poliger SUB-D (weiblich) - 9-poliger SUB-D (weiblich)
• Kabeltyp: seriell (RS-232)
• Pinbelegung: 1:- / 2:3 / 3:2 / 4:6 / 5:5 / 6:4 / 7:8 / 8:7 / 9:-
• Anwendung: Host < - > Host / Gerät < - > Gerät (Nullmodem / Crosskabel)
• Nullmodemkabel mit vollständigem Handshaking
• Ausführung: geklickte Kunststoffstecker mit Schrauben
• Adern: verzinntes Kupfer
• AWG (American Wire Gauge): AWG 28
• Kabeldurchmesser: 5,4 mm
• Konformität: RoHS
• Farbe: Beige
• Garantie: 2 Jahre
