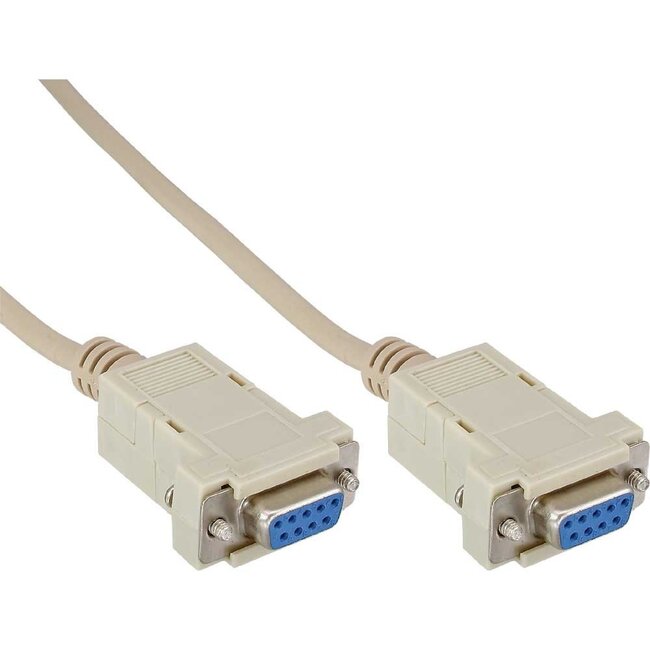

Serielle RS232 Nullmodemkabel 9-poliger SUB-D (w) - 9-poliger SUB-D (w)

Verwenden Sie dieses 9-polige RS-232-Datenkabel, um eine Nullmodem-(Cross-)Verbindung zwischen 2 Hosts (Computern) oder 2 Geräten (mit RS-232-Anschlüssen) herzustellen.

SUB-D Stecker

SUB-D Stecker, auch D-Sub oder D-Subminiatur genannt, sind weit verbreitete Steckverbindungen, die insbesondere in Computern eingesetzt werden. Der Name „Miniatur“ war zur Zeit der Einführung passend, heute handelt es sich jedoch um relativ große Stecker. SUB-D Stecker verfügen über ein eigenes Nummerierungssystem, das immer mit „D“ beginnt, gefolgt vom Code des Steckers mit der genauen Anzahl der Pins. SUB-D Stecker sind mit 9 Pins (=E), 15 Pins (=A), 25 Pins (=B), 37 Pins (=C) und 50 Pins (=D) erhältlich. Anschließend folgt ein „M“ für Male (männlich) oder „F“ für Female (weiblich). DB25M ist somit ein männlicher 25-poliger SUB-D Stecker, während DA15M ein 15-poliger SUB-D Stecker ist.

RS-232 Nullmodemkabel (Standardausführung)

Bei einem Nullmodemkabel sind einige Adern so verdrahtet, dass die Geräte direkt miteinander kommunizieren können, ohne dass es einen Host (Computer) und ein Gerät geben muss. Mit einem Nullmodemkabel können beispielsweise 2 Computer direkt miteinander kommunizieren. Hierfür werden unter anderem die Pins 2 und 3 an beiden Steckern miteinander verbunden.

USB zu seriell

Falls Ihr System keinen seriellen Anschluss besitzt, können Sie einen USB-Anschluss in einen seriellen Anschluss umwandeln. Verwenden Sie hierfür einen USB-zu-Seriell-Konverter.

RS-232 Nullmodem Pinbelegung (Pinout)

Die Pinbelegung (Pinout) dieses Nullmodem RS-232 Kabels ist wie folgt:

• Pins 1 bis 5 (oben von links nach rechts): 1+6:4 = DTR > DCD + DSR 2:3 = Rx < Tx 3:2 = Tx > Rx 4:1+6 = DCD + DSR < DTR 5:5 = Signalmasse
• Pins 6 bis 9 (unten von links nach rechts): 6+1:4 = DTR > DCD + DSR 7:8 = RTS > CTS 8:7 = CTS < RTS 9:-

Technische Daten Serielle RS232 Nullmodemkabel 9-poliger SUB-D (w) - 9-poliger SUB-D (w)

• Stecker: 9-poliger SUB-D (weiblich) - 9-poliger SUB-D (weiblich)
• Kabeltyp: seriell (RS-232)
• Pinbelegung: 1+6:4 / 2:3 / 3:2 / 4:1+6 / 5:5 / 6+1:4 / 7:8 / 8:7 / 9:-
• Anwendung: Host < - > Host / Gerät < - > Gerät (Nullmodem / Crosskabel)
• Nullmodemkabel (Standardausführung)
• Ausführung: geklickte Kunststoffstecker mit Schrauben
• Leiter: CCA (Copper Clad Aluminium – Aluminium mit Kupferbeschichtung)
• AWG (American Wire Gauge): AWG 28
• Kabeldurchmesser: 5,4 mm
• Konformität: RoHS
• Farbe: Beige
• Garantie: 2 Jahre
