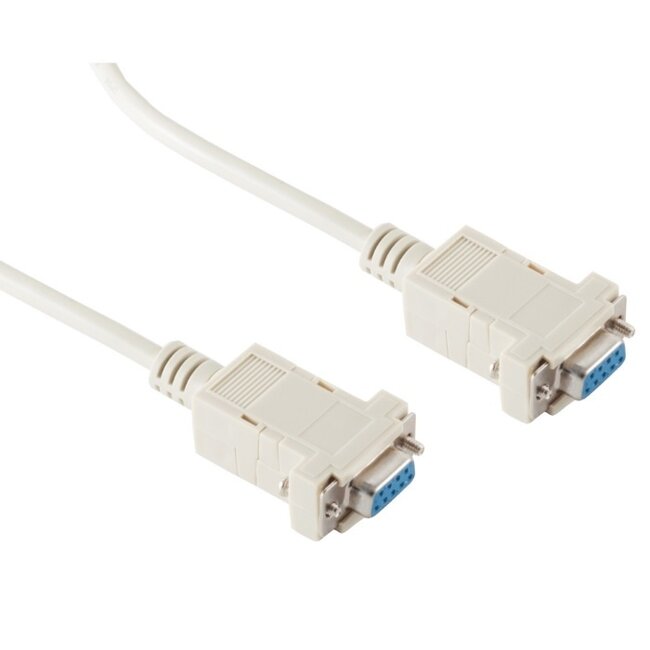

Serielle RS232 Nullmodemkabel 9-poliger SUB-D (w) - 9-poliger SUB-D (w)

Verwenden Sie dieses 9-polige RS-232 Datenkabel, um eine Nullmodem-(Cross-)Verbindung zwischen 2 Hosts (Computern) oder 2 Geräten mit RS-232 Schnittstellen herzustellen.

SUB-D Stecker

SUB-D Stecker, auch D-Sub oder D-Subminiatur genannt, sind weit verbreitete Steckverbindungen, die vor allem in Computern verwendet werden. Der Name Miniatur war zur Zeit ihrer Einführung passend, heute handelt es sich jedoch um relativ große Stecker. SUB-D Stecker haben ein eigenes Nummerierungssystem, beginnen immer mit dem Buchstaben „D“, gefolgt vom Code des Steckers mit der genauen Anzahl der Pins. SUB-D Stecker gibt es mit 9 Pins (=E), 15 Pins (=A), 25 Pins (=B), 37 Pins (=C) und 50 Pins (=D). Danach folgt ein „M“ für Male (männlich) oder „F“ für Female (weiblich). Ein DB25M ist also ein männlicher 25-poliger SUB-D Stecker, während ein DA15M ein 15-poliger SUB-D Stecker ist.

RS-232 Nullmodemkabel ohne DSR (Pin 6 nicht belegt)

Bei einem Nullmodemkabel sind einige Adern so verdrahtet, dass die Geräte direkt miteinander kommunizieren können, ohne dass es einen Host (Computer) und ein Device (Gerät) geben muss. Mit einem Nullmodemkabel können beispielsweise 2 Computer direkt miteinander kommunizieren. Dazu werden unter anderem die Pins 2 und 3 an beiden Steckern miteinander verbunden. Dieses Kabel hat Pin 6 (DSR-Signal) nicht belegt. In manchen Situationen ist dies von Vorteil, zum Beispiel wenn das DSR-Signal (Data Set Ready) Störungen verursacht. Andererseits kann dies auch ein Nachteil sein, da bei DCE-Kommunikation das DSR-Signal benötigt wird, um anzuzeigen, dass Informationen empfangen werden können.

USB zu seriell

Falls Ihr System keinen seriellen Anschluss besitzt, können Sie einen USB-Anschluss in einen seriellen Anschluss umwandeln. Verwenden Sie hierfür einen USB-zu-Seriell Konverter.

RS-232 Nullmodem Pinbelegung (Pinout)

Die Pinbelegung (Pinout) dieses Nullmodem RS-232 Kabels ist wie folgt:

• Pins 1 bis 5 (oben von links nach rechts): 1:4 = DTR > DCD 2:3 = Rx < Tx 3:2 = Tx > Rx 4:1 = DCD < DTR 5:5 = Signalmasse
• Pins 6 bis 9 (unten von links nach rechts): 6:- 7:8 = RTS > CTS 8:7 = CTS < RTS 9:9

Spezifikationen Serielle RS232 Nullmodemkabel 9-poliger SUB-D (w) - 9-poliger SUB-D (w)

• Stecker: 9-poliger SUB-D (weiblich) - 9-poliger SUB-D (weiblich)
• Kabeltyp: seriell (RS-232)
• Pinbelegung: 1:4 / 2:3 / 3:2 / 4:1 / 5:5 / 6:- / 7:8 / 8:7 / 9:9
• Anwendung: Host < - > Host / Gerät < - > Gerät (Nullmodem / Crosskabel)
• Nullmodemkabel ohne DSR (Pin 6 nicht belegt)
• Ausführung: geklickte Kunststoffstecker mit Schrauben
• Leiter: CCA (Copper Clad Aluminium – Aluminium mit Kupferbeschichtung)
• AWG (American Wire Gauge): 28 AWG
• Kabeldurchmesser: unbekannt
• Konformität: RoHS
• Farbe: beige / elfenbein
• Garantie: 2 Jahre
