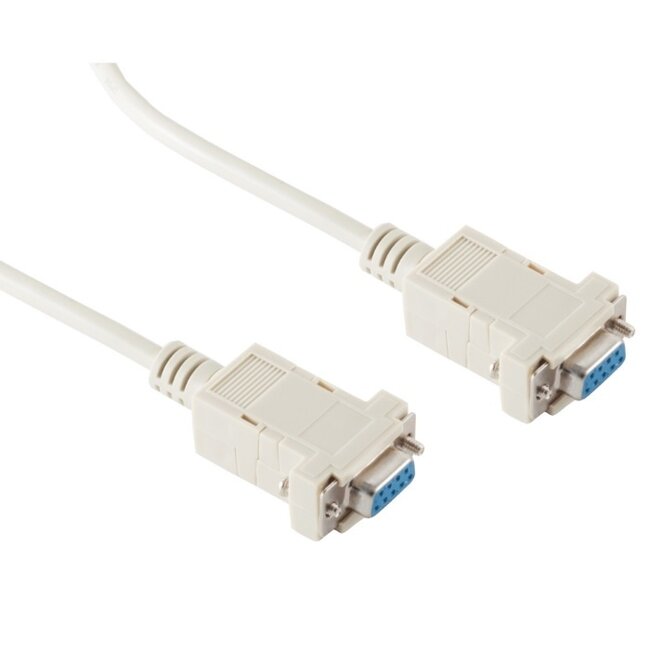

Serielle RS232 Nullmodemkabel 9-poliger SUB-D (w) - 9-poliger SUB-D (w)

Verwenden Sie dieses 9-polige RS-232 Datenkabel, um eine Nullmodem-(Cross-)Verbindung zwischen 2 Hosts (Computern) oder 2 Geräten (mit RS-232 Schnittstellen) herzustellen.

SUB-D Stecker

SUB-D Stecker, auch D-Sub oder D-Subminiatur genannt, sind weit verbreitete Steckverbindungen, die vor allem in Computern eingesetzt werden. Der Name Miniatur war zur Zeit der Einführung passend, heute handelt es sich um einen relativ großen Stecker. SUB-D Stecker haben ein eigenes Nummerierungssystem, beginnen immer mit dem „D“, gefolgt vom Code des Steckers mit der genauen Anzahl der Pins. SUB-D Stecker gibt es mit 9 Pins (=E), 15 Pins (=A), 25 Pins (=B), 37 Pins (=C) und 50 Pins (=D). Danach folgt ein „M“ für Male (männlich) oder „F“ für Female (weiblich). DB25M ist also ein männlicher 25-poliger SUB-D Stecker, während DA15M ein 15-poliger SUB-D Stecker ist.

RS-232 Nullmodemkabel ohne DSR (Pin 6 nicht verbunden)

Bei einem Nullmodemkabel sind einige Adern so verdrahtet, dass die Geräte direkt miteinander kommunizieren können, ohne dass es einen Host (Computer) und ein Device (Gerät) geben muss. Mit einem Nullmodemkabel können beispielsweise 2 Computer direkt kommunizieren. Dazu werden unter anderem die Pins 2 und 3 an beiden Steckern miteinander verbunden. Dieses Kabel hat Pin 6 (DSR-Signal) nicht angeschlossen. In manchen Situationen ist das von Vorteil, zum Beispiel wenn das DSR-Signal (Data Set Ready) Störungen verursacht. Andererseits kann es auch ein Nachteil sein, da bei DCE-Kommunikation das DSR-Signal benötigt wird, um anzuzeigen, dass Informationen empfangen werden können.

USB zu seriell

Falls Ihr System keinen seriellen Anschluss besitzt, können Sie einen USB-Port in einen seriellen Anschluss umwandeln. Verwenden Sie dafür einen USB-zu-Seriell-Konverter.

RS-232 Nullmodem Pinbelegung (Pinout)

Die Pinbelegung (Pinout) dieses Nullmodem RS-232 Kabels ist wie folgt:

• Pin 1 bis 5 (oben von links nach rechts): 1:4 = DTR > DCD, 2:3 = Rx < Tx, 3:2 = Tx > Rx, 4:1 = DCD < DTR, 5:5 = Signalmasse
• Pin 6 bis 9 (unten von links nach rechts): 6:-, 7:8 = RTS > CTS, 8:7 = CTS < RTS, 9:9

Technische Daten Serielle RS232 Nullmodemkabel 9-poliger SUB-D (w) - 9-poliger SUB-D (w)

• Anschlüsse: 9-poliger SUB-D (weiblich) - 9-poliger SUB-D (weiblich)
• Kabeltyp: seriell (RS-232)
• Pinbelegung: 1:4 / 2:3 / 3:2 / 4:1 / 5:5 / 6:- / 7:8 / 8:7 / 9:9
• Anwendung: Host < - > Host / Gerät < - > Gerät (Nullmodem / Crosskabel)
• Nullmodemkabel ohne DSR (Pin 6 nicht verbunden)
• Ausführung: geklickte Kunststoffstecker mit Schrauben
• Adern: CCA (Copper Clad Aluminium – Aluminium mit Kupferbeschichtung)
• AWG (American Wire Gauge): 28 AWG
• Kabeldurchmesser: nicht bekannt
• Konformität: RoHS
• Farbe: beige / elfenbein
• Garantie: 2 Jahre
