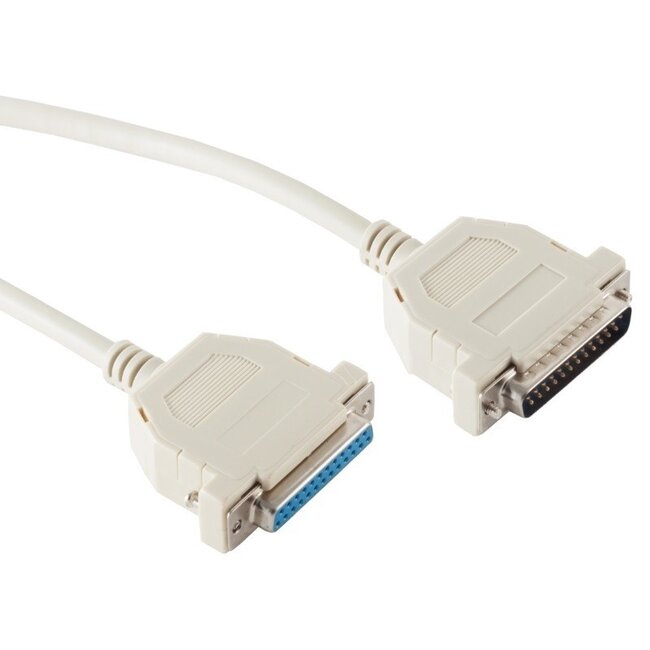

Serielle RS232 Verlängerungskabel 25-poliger SUB-D Stecker (m) - 25-poliger SUB-D Buchse (w)

Verwenden Sie dieses 25-polige RS-232 Datenkabel, um ein Gerät mit serieller Schnittstelle mit einem seriellen Anschluss Ihres PCs oder Notebooks zu verbinden. Es kann auch als Verlängerungskabel eingesetzt werden.

SUB-D Stecker

SUB-D Stecker, auch D-Sub oder D-Subminiatur genannt, sind weit verbreitete Steckverbindungen, die vor allem in Computern verwendet werden. Der Name „Miniatur“ war zur Zeit der Einführung passend, heute handelt es sich jedoch um relativ große Stecker. SUB-D Stecker verfügen über ein eigenes Nummerierungssystem, das immer mit „D“ beginnt, gefolgt vom Steckercode mit der genauen Anzahl der Pins. SUB-D Stecker sind mit 9 Pins (=E), 15 Pins (=A), 25 Pins (=B), 37 Pins (=C) und 50 Pins (=D) erhältlich. Anschließend folgt ein „M“ für Male (männlich) oder „F“ für Female (weiblich). Ein DB25M ist somit ein männlicher 25-poliger SUB-D Stecker, während ein DA15M ein 15-poliger SUB-D Stecker ist.

Serielle und parallele Kabel

Eine serielle Verbindung überträgt Daten bitweise, während eine parallele Verbindung alle 8 Bits eines Bytes parallel überträgt. Ein paralleler Anschluss ist daher deutlich schneller als ein serieller Anschluss. Serielle Anschlüsse an Computern haben meist 9 oder 25 Pins, während parallele Anschlüsse fast immer 25 Pins besitzen. Die COM1 und COM2 Anschlüsse am Computer sind seriell, während der LPT1 Anschluss (Druckeranschluss) parallel ist. Serielle Anschlüsse werden auch als RS232 (Recommended Standard 232) bezeichnet. Ein serielles Kabel kann auch für parallele Zwecke verwendet werden, dies hängt von den angeschlossenen Ports ab.

USB zu seriell oder parallel

Falls Ihr System keinen seriellen oder parallelen Anschluss besitzt, können Sie einen USB-Port in einen seriellen oder parallelen Anschluss umwandeln. Verwenden Sie hierfür einen USB-zu-seriell oder USB-zu-parallel Konverter.

25-poliger SUB-D Stecker

Der 25-polige SUB-D Stecker wird auch als DB25 oder IEEE-1284 bezeichnet. IEEE1284 ist weniger ein Stecker, sondern vielmehr ein Standard für bidirektionale parallele Kommunikation zwischen Computern und anderen Geräten, meist (älteren) Druckern. Es gibt drei Steckertypen, die diesen Standard unterstützen: IEEE1284-A, IEEE1284-B und IEEE1284-C.

IEEE1284-A

Der IEEE-1284-A Anschluss findet sich meist als Druckeranschluss an (älteren) Computern. Der Stecker ist 25-polig (eine Reihe mit 13 Pins und eine Reihe mit 12 Pins).

IEEE1284-B

Der IEEE-1284-B Anschluss, auch Centronics 36-polig oder Micro Ribbon genannt, ist an parallelen Druckern zu finden. Es handelt sich um einen großen Stecker mit zwei „Klick“-Klemmen an den Seiten.

IEEE1284-C

Der IEEE1284-C, auch HP Centronics, Mini-Centronics oder MDR36 genannt, ist bei einer begrenzten Anzahl von HP-Druckern (z.B. HP Laserjet 1100) zu finden. Es ist eine kleinere Version des IEEE-1284-B Centronics Steckers. Bei diesen Druckern wird standardmäßig ein Kabel von 25-poligem SUB-D auf Mini Centronics mitgeliefert.

Technische Daten Serielle RS232 Verlängerungskabel 25-poliger SUB-D Stecker (m) - 25-poliger SUB-D Buchse (w)

• Stecker: 25-poliger SUB-D (männlich) - 25-poliger SUB-D (weiblich)
• Kabeltyp: seriell (RS-232)
• Pinbelegung: 1:1 verbunden
• Anwendung: Host > Gerät
• Ausführung: geklickte Kunststoffstecker mit Schrauben
• Leiter: CCA (Copper Clad Aluminium – Aluminium mit Kupferbeschichtung)
• AWG (American Wire Gauge): 28 AWG
• Abgeschirmtes Kabel
• Kabeldurchmesser: nicht bekannt
• Konformität: RoHS
• Farbe: Beige / Elfenbein
• Garantie: 2 Jahre
