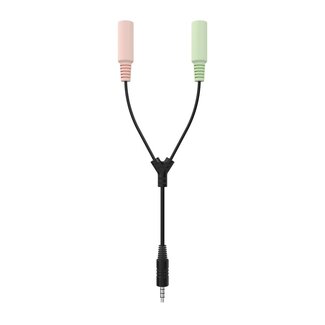

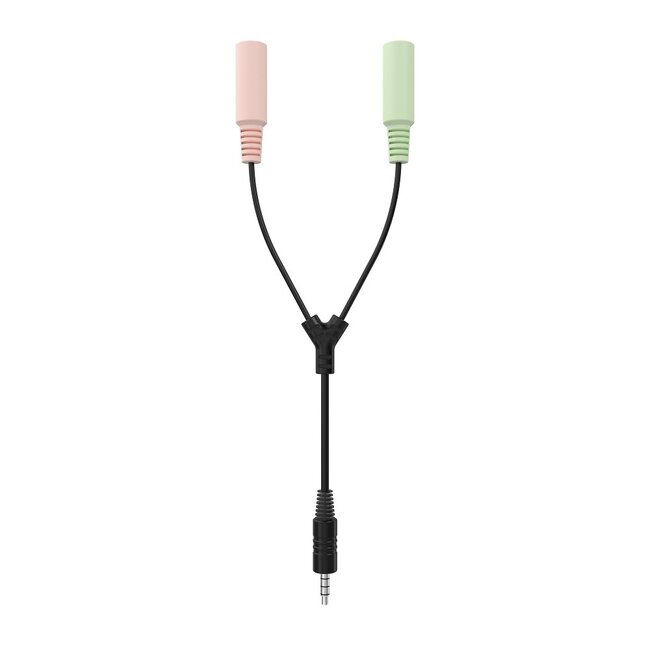

Verwenden Sie diesen Adapter, um ein Headset an ein Notebook, Telefon oder eine Spielkonsole mit 4-poligem 3,5mm-Klinkenanschluss anzuschließen.

Eigenschaften

• Sinox SOUND GO: Kabel in Basisqualität für analoge Audioverbindungen
• geeignet zum Anschluss eines Headsets mit 2x 3,5mm-Klinkensteckern an ein Notebook, Telefon oder eine Spielkonsole mit 1x 3,5mm-Klinkenanschluss
• kompatibel mit Geräten mit CTIA/AHJ-Belegung
• CTIA/AHJ wird u.a. unterstützt von Apple, Android, Microsoft Surface, PS4 DualShock 4 und XBOX One Controllern sowie den meisten (neueren) Notebooks

Spezifikationen

• Anschlüsse: 1x 3,5mm Klinke (männlich) – 2x 3,5mm Klinke (weiblich)
• Signaltyp: Stereo + Mikrofon (4-polig) > 1x Stereo + 1x Mikrofon
• Ausführung: Standardanschlüsse (gerade / gerade)
• Kabeltyp: rund (Standardkabel)
• Abschirmung: ja
• Leiter: Kupfer

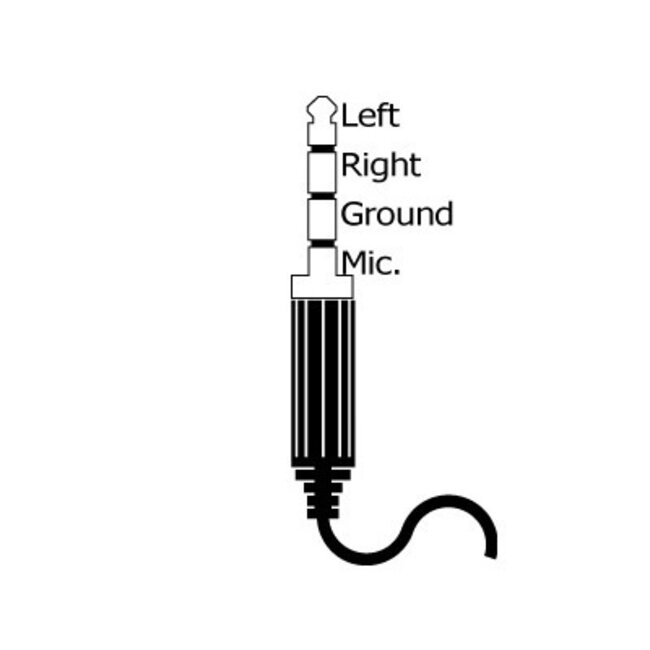

• Pinbelegung TRRS: Spitze = links / Ring = rechts / Ring = Masse / Ring = Mikrofon
• kompatibel mit CTIA/AHJ
• Farbkennzeichnung: grün = Audio / rosa = Mikrofon
• konform: RoHS
• Farbe: schwarz
• Garantie: 2 Jahre

OMTP und CTIA

Bei Telefonen und Headsets sind zwei Pinbelegungen gebräuchlich: OMTP und CTIA/AHJ. OMTP gibt es schon länger und war ursprünglich als Standard für alle mobilen Geräte vorgesehen. Mit dem Erscheinen des iPhones änderte Apple jedoch die Belegung von Masse und Mikrofonsignal, was zur CTIA/AHJ-Norm führte. Dadurch konnten Apple-Kunden nur noch Original-Headsets verwenden, während Headsets anderer Hersteller plötzlich nicht mehr kompatibel waren. Einige andere Hersteller, allen voran Samsung, folgten daraufhin ebenfalls dem CTIA/AHJ-Standard.

Welche Geräte unterstützen die CTIA/AHJ-Pinbelegung?

• fast alle Apple-Geräte mit 3,5mm-Klinkenanschluss
• fast alle Android-Smartphones mit 3,5mm-Klinkenanschluss (z.B. Samsung, HTC, Huawei, LG etc.)
• BlackBerry
• Microsoft Surface
• 1. Generation Nokia Lumia Geräte (505/510/610/710/800/900) und Nokia Lumia 620
• Sony PlayStation 4 DualShock 4 (DS4) Controller
• XBOX One Controller
• die meisten aktuellen Notebooks (z.B. Dell Latitude, Lenovo Thinkpad und HP)

Ist dieser Adapter für mein Gerät geeignet?

Es ist schwierig, genau zu bestimmen, welche Geräte welche Pinbelegung verwenden. Wenn Ihnen nach dem Lesen der obigen Informationen noch nicht ganz klar ist, ob Ihr Gerät kompatibel ist, empfehlen wir, die Modellnummer Ihres Geräts zusammen mit „Pinbelegung“ zu googeln. Natürlich können Sie auch gerne Kontakt mit uns aufnehmen.
