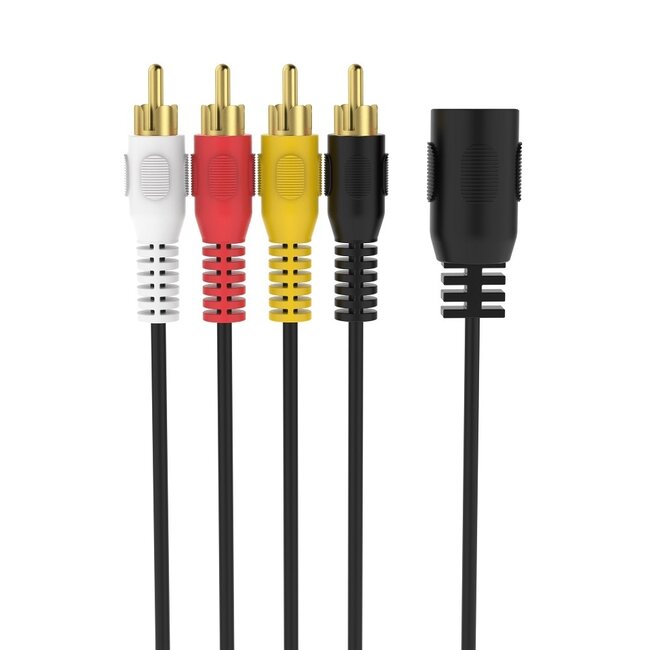

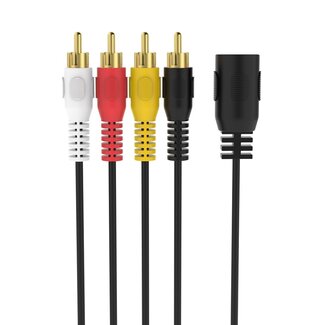

Verwenden Sie dieses Kabel, um ein Kabel mit DIN-Stecker an ein Gerät mit 2x Stereo-Tulpanschlüssen (2x RCA) zum Aufnehmen und Abspielen anzuschließen. Ältere Verstärker und Aufnahmegeräte verwenden diesen 5-poligen Anschluss für Audio. Der Tulp-Stecker wird auch als Cinch- oder RCA-Stecker bezeichnet.

Eigenschaften

• Sinox SOUND GO: Basiskabel für analoge Audioverbindungen
• vergoldete Kontakte zur Vermeidung von Signalverlust
• Kupferleiter für eine fehlerfreie Signalübertragung
• flexible Zugentlastung zum Schutz vor Kabelbruch
• vergossene Stecker, speziell für intensive Nutzung geeignet
• geschirmtes Kabel für weniger Störungen und klare Klangqualität

Spezifikationen

• Stecker: DIN 5-polig (weiblich) – 2x Stereo-Tulp (2x RCA, männlich)
• Signaltyp: analoges Stereo-Audio
• Anwendung 1: Recorder (DIN) – Ein-/Ausgang Verstärker (Tulp)
• Anwendung 2: Ein-/Ausgang Recorder (Tulp) – Verstärker (DIN)
• Ausführung: Standardstecker (gerade / gerade)
• Kabeltyp: rund (Standardkabel)
• Abschirmung: ja
• Kontakte: vergoldet
• Leiter: Kupfer
• Konformität: RoHS
• Farbe: schwarz
• Garantie: 2 Jahre

Geeignet zum Aufnehmen und Abspielen

Dieses Kabel eignet sich zum Anschluss eines Recorders mit DIN-Anschluss an einen Verstärker mit Tulp-Ein- und Ausgängen. Ebenso können Sie das Kabel zum Anschluss eines Recorders mit Tulp-Ein- und Ausgängen an einen Verstärker mit DIN-Anschluss verwenden. Beim DIN-Stecker sind alle Pins belegt, was bedeutet, dass sowohl Signale gesendet als auch empfangen werden.

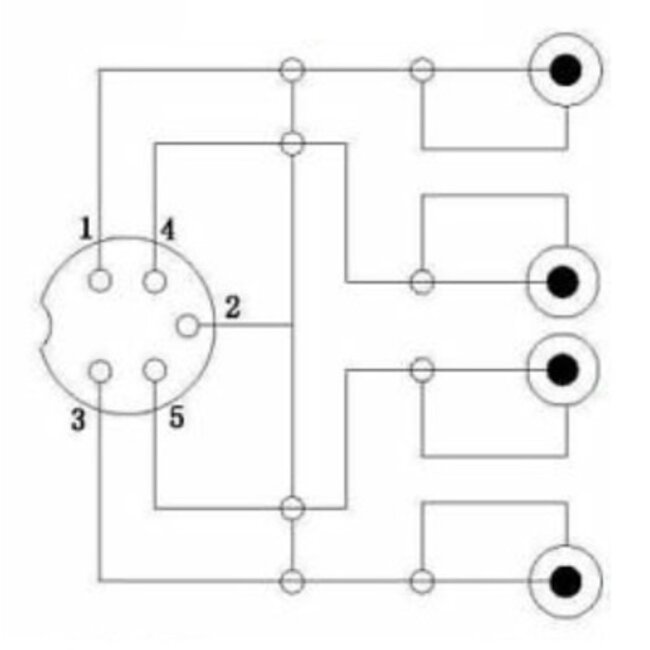

Pin 1 und 4 / Pin 3 und 5

Bei DIN-Steckern bestimmt die Pinbelegung den Verwendungszweck des Kabels. Abspiel- und Aufnahmegeräte wie Bandrecorder, Kassettendecks oder Plattenspieler senden das abgespielte Signal über Pin 3 und Pin 5 aus. Das Eingangssignal für die Aufnahme wird auf Pin 1 und 4 erwartet. Bei Verstärkern und Radios mit eingebautem Verstärker ist es genau umgekehrt: Das eingehende Signal zur Wiedergabe wird auf Pin 3 und Pin 5 erwartet, während das Signal für die Aufnahme über Pin 1 und Pin 4 gesendet wird.

Nicht geeignet zum Verbinden von Recorder zu Recorder

Dieses Kabel ist nicht geeignet, um einen Recorder mit einem anderen Recorder zu verbinden. Hierfür müssen Widerstände in den Signalleitungen integriert werden.

DIN-Anschluss

Viele Audio-, Video- und Computergeräte wurden ab 1955 mit DIN-Steckern ausgestattet. Seit 1975 wurde der DIN-Stecker schrittweise ausgemustert und seit den 1990er Jahren ist er auf neuen Geräten nahezu verschwunden. DIN steht für Deutsches Institut für Normung, die deutsche Normungsorganisation, die Normen festlegt.
