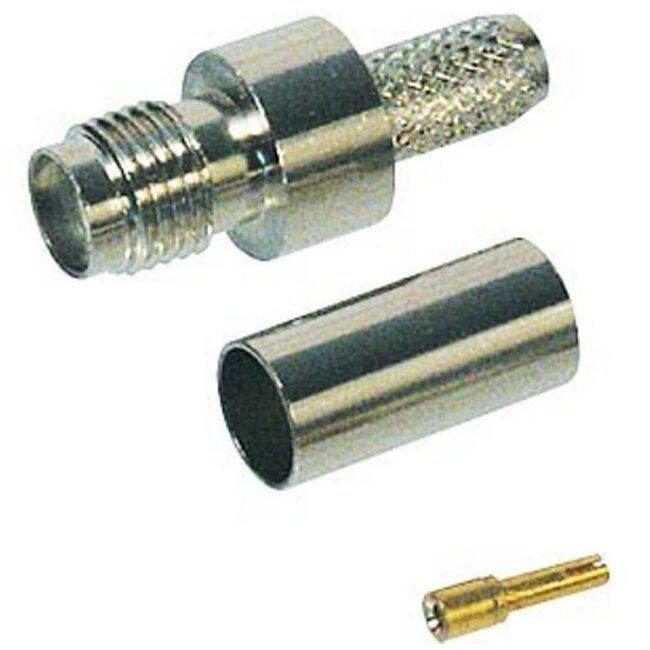

SMA-Steckverbinder (w) - Crimp - RG-174

Diesen weiblichen SMA-Crimp-Steckverbinder können Sie mit einer Crimpzange an ein 50-Ohm-Koaxialkabel des Typs RG174 befestigen.

SMA-Steckverbinder

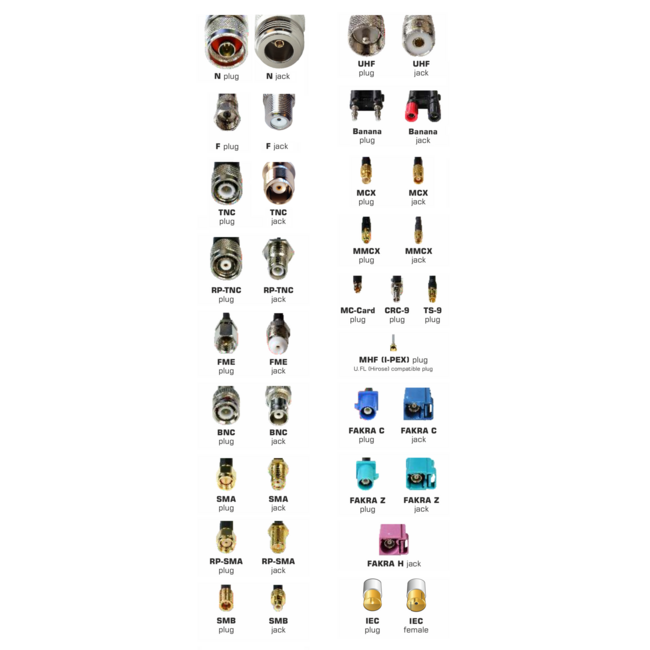

Der SMA-Steckverbinder ist ein schraubbarer, kompakter koaxialer RF-Steckverbinder, der in den 1960er Jahren mit einer Impedanz von 50 Ohm entwickelt wurde. Neben den Standard-SMA-Steckverbindern gibt es auch Reverse-Polarity-SMA-Steckverbinder (RP-SMA). Dabei handelt es sich um eine Variante des SMA-Steckverbinders, bei der der Innenleiter der Geschlechter vertauscht ist. SMA-Steckverbinder sind nicht kompatibel mit RP-SMA-Steckverbindern, jedoch sind Adapter erhältlich, die diese Umwandlung ermöglichen. Ein (RP-)SMA-Anschluss ist häufig auch an Wi-Fi-(Modem-)Routern mit abnehmbarer Antenne zu finden. Insgesamt gibt es 4 Arten von SMA-Steckverbindern:

• SMA männlich (Innenleiterstift innen, Gewinde innen)
• SMA weiblich (Innenleiterbuchse innen, Gewinde außen)
• RP-SMA männlich (Innenleiterbuchse innen, Gewinde innen)
• RP-SMA weiblich (Innenleiterstift innen, Gewinde außen)

Spezifikationen SMA-Steckverbinder (w) - Crimp - RG-174

• weiblicher SMA-Steckverbinder
• gerader Steckverbinder
• Crimpbefestigung
• geeignet zur Befestigung an RG-174 (RG-174/U) Kabel
