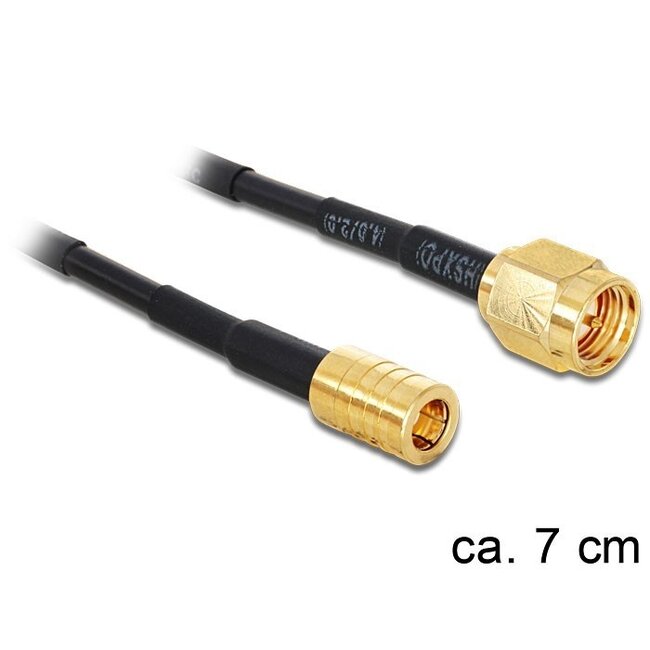

SMA (m) - SMB (m) Kabel - RG174 - 50 Ohm

Antennenkabel, mit der Sie ein Gerät mit SMA-Anschluss mit einem Gerät mit SMB-Anschluss verbinden können. Diese Kabel eignet sich beispielsweise für Antennen, Modems, Router, (Satelliten-)Decoder und verschiedene andere Geräte mit Antennen.

Eigenschaften:

• 50 Ohm Impedanz
• RG-174 Kabel
• Kupferleiter
• abgeschirmtes Kabel
• vergoldete Kontakte

RG-Kabel

Viele Koaxialkabel tragen einen RG-Code (Radio Guide). Dieser Code steht für die Spezifikationen des Kabels. Es gibt viele verschiedene RG-Kabeltypen, die meist für militärische Zwecke entwickelt wurden. Nach "RG" folgt meist eine zweistellige oder dreistellige Zahl, gefolgt von einem zusätzlichen Buchstaben.

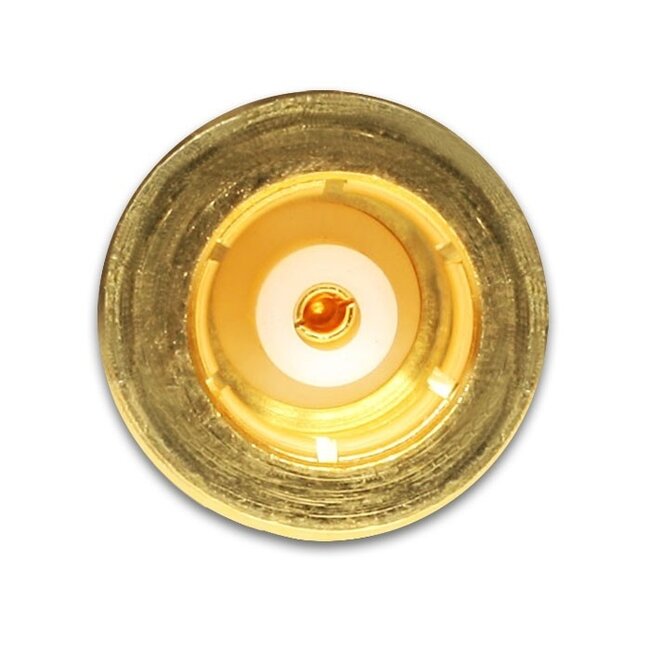

SMB-Stecker

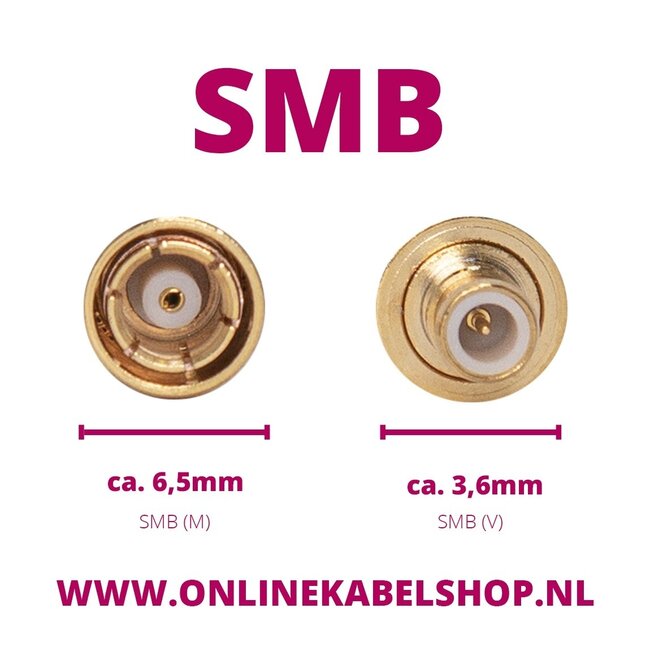

Der SMB-Stecker, die B-Version des SMA-Steckers, ist schmaler als ein SMA-Stecker. Zudem ist der Stecker steckbar und nicht verschraubbar. SMB-Stecker sind in 50 Ohm und 75 Ohm Ausführungen erhältlich. Der SMB-Buchsenstecker hat einen Stift in der Mitte, während der SMB-Stecker eine Buchse besitzt. Der männliche Stecker ist größer und wird über den weiblichen Stecker geschoben.

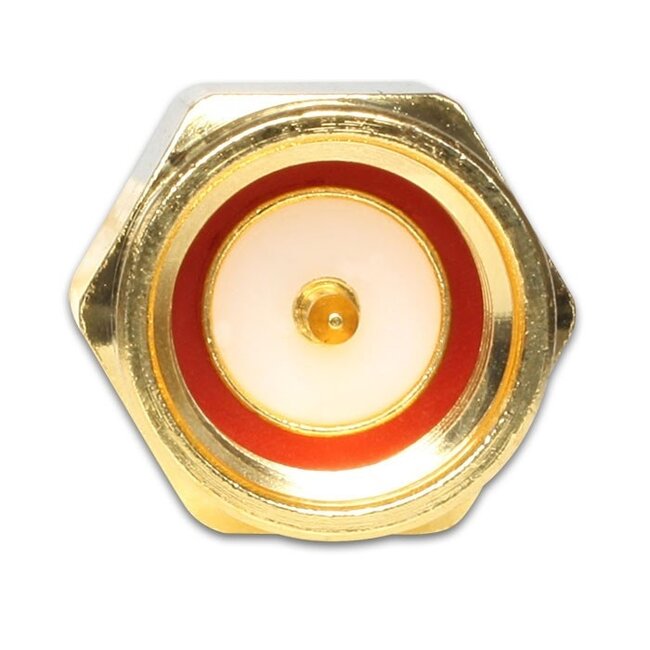

SMA-Stecker

Der SMA-Stecker ist ein verschraubbarer, kompakter koaxialer RF-Stecker, der in den 1960er Jahren mit einer Impedanz von 50 Ohm entwickelt wurde.

Reverse Polarity SMA-Stecker

Neben Standard-SMA-Steckern gibt es auch Reverse Polarity SMA-Stecker (RP-SMA). Dabei handelt es sich um eine Variante des SMA-Steckers, bei der der innere Stift das Geschlecht wechselt. SMA-Stecker sind nicht kompatibel mit RP-SMA-Steckern, jedoch sind Adapter erhältlich, die diese Umwandlung ermöglichen. Ein (RP-)SMA-Anschluss ist häufig auch an Wi-Fi-(Modem-)Routern mit abnehmbarer Antenne zu finden. Insgesamt gibt es 4 Arten von SMA-Steckern:

• SMA männlich (Stift innen, Gewinde innen)
• SMA weiblich (Buchse innen, Gewinde außen)
• RP-SMA männlich (Buchse innen, Gewinde innen)
• RP-SMA weiblich (Stift innen, Gewinde außen)

Spezifikationen SMA (m) - SMB (m) Kabel - RG174 - 50 Ohm

• Stecker: SMA (männlich) - SMB (männlich)
• Kabeltyp: RG-174
• Leiterart: Kupfer (CU)
• Impedanz: 50 Ohm
• Dämpfung pro Meter: 1,0 dB @ 1 GHz / 2,0 dB @ 2,4 GHz / 3,3 dB @ 5,8 GHz
• Minimale Biegeradius: 10 mm
• Kabeldurchmesser: 2,8 mm
• Abschirmung: ja
• Kontakte: vergoldet
• Konformität: RoHS
• Farbe: schwarz
• Garantie: 2 Jahre
