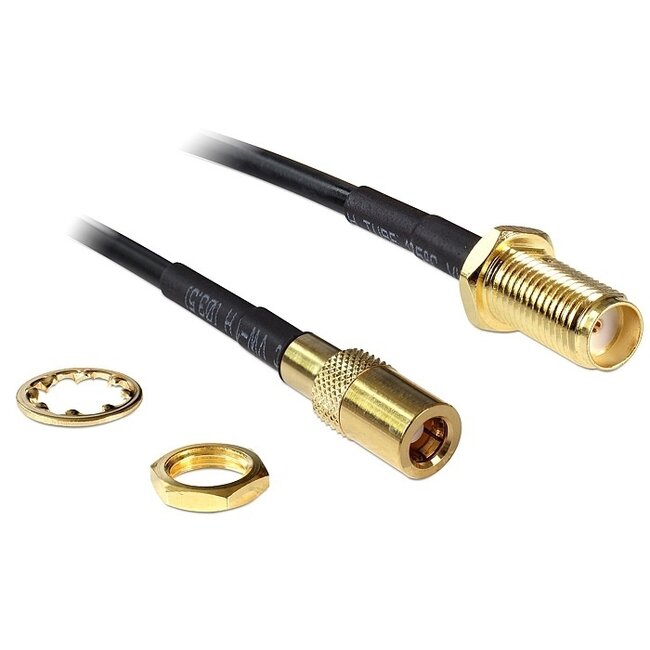

SMA (w) - SMB (m) Kabel - RG174 - 50 Ohm

Dieser Adapter ermöglicht die Verbindung eines Kabels oder Geräts mit SMA-Stecker mit einem Kabel oder Gerät mit SMB-Anschluss. Er eignet sich beispielsweise für Antennen, Modems, Router, (Satelliten-)Receiver und verschiedene andere Geräte mit Antennenanschluss.

Geeignet für (Panel-)Einbau

Dieser Adapter kann in ein Panel eingeschraubt werden. Dank dieser Einbaumöglichkeit können Sie den Anschluss eines Ihrer Geräte an den von Ihnen gewünschten Ort verlegen. Dies erleichtert das An- und Abkoppeln erheblich.

Eigenschaften:

• 50 Ohm Impedanz
• geeignet für (Panel-)Einbau (inkl. Ring und Mutter)
• RG-174 Kabel
• Kupferleiter
• geschirmtes Kabel
• vergoldete Kontakte

RG-Kabel

Viele Koaxialkabel tragen einen RG-Code (Radio Guide), der die Spezifikationen des Kabels angibt. Es gibt zahlreiche verschiedene RG-Kabeltypen, die meist für militärische Zwecke entwickelt wurden. Nach dem RG folgen meist zwei- oder dreistellige Zahlen, gefolgt von einem zusätzlichen Buchstaben.

SMB-Stecker

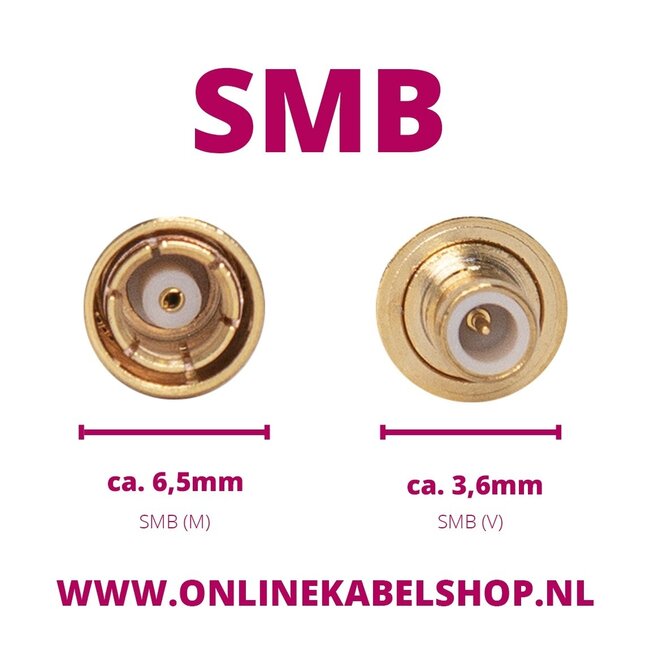

Der SMB-Stecker, die B-Version des SMA-Steckers, ist schmaler als ein SMA-Stecker. Zudem ist der Stecker steckbar und nicht verschraubbar. SMB-Stecker sind in 50 Ohm und 75 Ohm Ausführungen erhältlich. Der SMB-Stecker weiblich hat einen Stift in der Mitte, während der SMB-Stecker männlich eine Buchse besitzt. Der männliche Stecker ist größer und wird über den weiblichen Stecker geschoben.

SMA-Stecker

Der SMA-Stecker ist ein verschraubbarer, kompakter koaxialer RF-Stecker, der in den 1960er Jahren mit einer Impedanz von 50 Ohm entwickelt wurde.

Reverse Polarity SMA-Stecker

Neben den Standard-SMA-Steckern gibt es auch Reverse Polarity SMA-Stecker (RP-SMA). Dabei handelt es sich um eine Variante des SMA-Steckers, bei der der innere Stift das Geschlecht wechselt. SMA-Stecker sind nicht kompatibel mit RP-SMA-Steckern, jedoch sind Adapter erhältlich, die diese Umwandlung ermöglichen. Ein (RP-)SMA-Anschluss ist häufig auch an Wi-Fi-(Modem-)Routern mit abnehmbarer Antenne zu finden. Insgesamt gibt es 4 SMA-Steckerarten:

• SMA männlich (Stift innen, Gewinde innen)
• SMA weiblich (Buchse innen, Gewinde außen)
• RP-SMA männlich (Buchse innen, Gewinde innen)
• RP-SMA weiblich (Stift innen, Gewinde außen)

Spezifikationen SMA (w) - SMB (m) Kabel - RG174 - 50 Ohm

• Stecker: SMA (weiblich) - SMB (männlich)
• Ausführung: gerader Adapter
• geeignet für (Panel-)Einbau
• Kabeltyp: RG-174
• Leiterart: Kupfer (CU)
• Impedanz: 50 Ohm
• Dämpfung pro Meter: 1,0 dB @ 1 GHz / 2,0 dB @ 2,4 GHz / 3,3 dB @ 5,8 GHz
• minimale Biegeradius: 10 mm
• Kabeldurchmesser: 2,8 mm
• geschirmtes Kabel
• vergoldete Kontakte
• konform: RoHS
• Farbe: Schwarz
• Garantie: 2 Jahre
