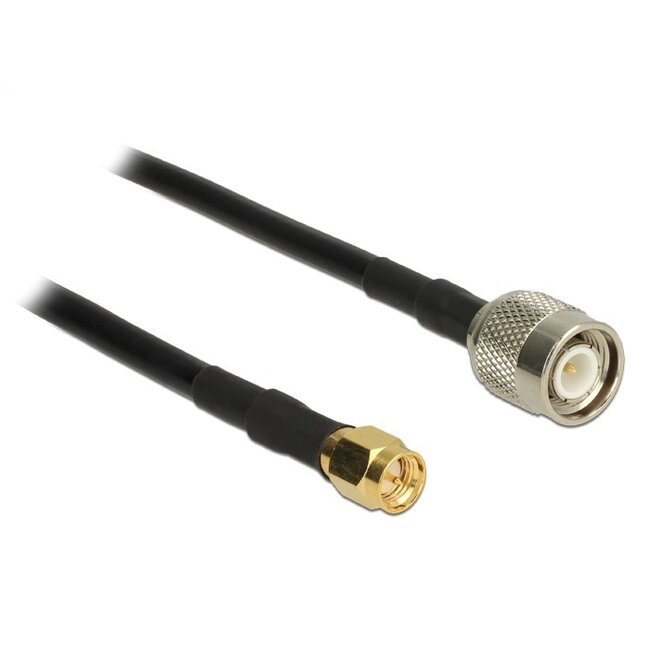

SMA (m) - TNC (m) Kabel - CFD200/RF200 - 50 Ohm

Antennenkabel, mit der Sie ein Gerät mit SMA-Anschluss mit einem Gerät mit TNC-Anschluss verbinden können. Diese Kabel eignet sich beispielsweise für Antennen, Modems, Router, (Satelliten-)Decoder und verschiedene andere Geräte mit Antennenanschlüssen.

Eigenschaften:

• 50 Ohm Impedanz
• CFD200 / RF200 Low Loss Kabel
• Kupferleiter
• geschirmtes Kabel
• vergoldete Kontakte

Hochwertiges CFD200 / RF200 Kabel

Das CFD200 / RF200 Koaxialkabel weist eine sehr geringe Dämpfung auf, nur 0,55 dB pro Meter bei 2,4 GHz und 0,86 dB pro Meter bei 5,7 GHz.

SMA Stecker

Der SMA-Stecker ist ein schraubbarer, kompakter koaxialer RF-Stecker, der in den 1960er Jahren entwickelt wurde und eine Impedanz von 50 Ohm besitzt.

Reverse Polarity SMA Stecker

Neben Standard-SMA-Steckern gibt es auch Reverse Polarity SMA-Stecker (RP-SMA). Dabei handelt es sich um eine Variante des SMA-Steckers, bei der der innere Stift die Geschlechtszuordnung wechselt. SMA-Stecker sind nicht kompatibel mit RP-SMA-Steckern, jedoch sind Adapter erhältlich, die diese Umwandlung ermöglichen. Ein (RP-)SMA-Anschluss ist häufig bei Wi-Fi-(Modem-)Routern mit abnehmbarer Antenne zu finden. Insgesamt gibt es 4 Arten von SMA-Steckern:

• SMA männlich (Stift innen, Gewinde innen)
• SMA weiblich (Buchse innen, Gewinde außen)
• RP-SMA männlich (Buchse innen, Gewinde innen)
• RP-SMA weiblich (Stift innen, Gewinde außen)

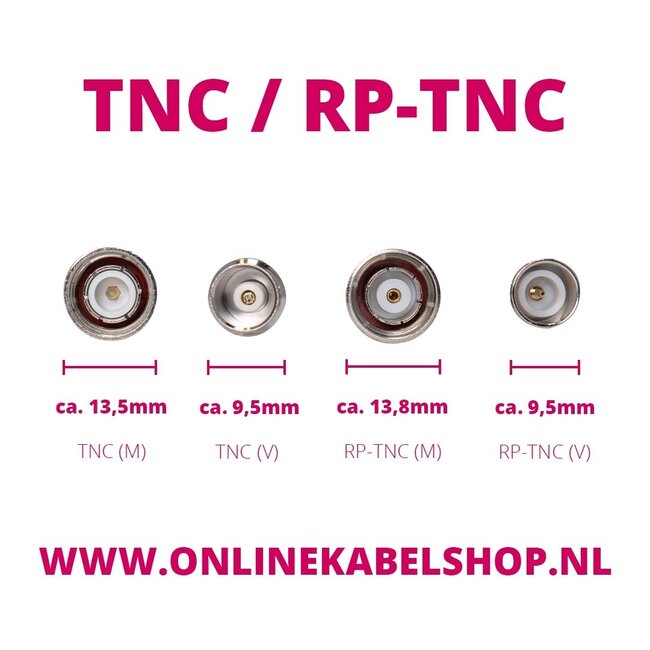

TNC Stecker

Der TNC-Stecker ist eine in den 1950er Jahren entwickelte schraubbare Version des BNC-Steckers. Der Stecker hat in der Regel eine Impedanz von 50 Ohm, ist aber (selten) auch als 75-Ohm-Stecker erhältlich. Der TNC-Stecker eignet sich am besten für Anwendungen von 0 bis 11 GHz und bietet eine bessere Leistung als der BNC-Stecker bei Mikrowellenfrequenzen.

Reverse Polarity TNC Stecker

Neben Standard-TNC-Steckern gibt es auch Reverse Polarity TNC-Stecker (RP-TNC). Dies ist eine Variante des TNC-Steckers, bei der der innere Stift die Geschlechtszuordnung wechselt. TNC-Stecker sind nicht kompatibel mit RP-TNC-Steckern, aber Adapter sind erhältlich, die diese Umwandlung ermöglichen. Ein (RP-)TNC-Anschluss ist ebenfalls häufig bei Wi-Fi-(Modem-)Routern mit abnehmbarer Antenne zu finden. Insgesamt gibt es 4 Arten von TNC-Steckern:

• TNC männlich (Stift innen, Gewinde innen)
• TNC weiblich (Buchse innen, Gewinde außen)
• RP-TNC männlich (Buchse innen, Gewinde innen)
• RP-TNC weiblich (Stift innen, Gewinde außen)

Spezifikationen SMA (m) - TNC (m) Kabel - CFD200/RF200 - 50 Ohm

• Stecker: SMA (männlich) - TNC (männlich)
• Kabeltyp: CFD200 / RF200 Low Loss
• Leiterart: Kupfer (CU)
• Impedanz: 50 Ohm
• Dämpfung pro Meter: 0,55 dB @ 2,4 GHz / 0,86 dB @ 5,7 GHz
• Minimale Biegeradius: 12,7 mm
• Kabeldurchmesser: 5,1 mm
• geschirmtes Kabel
• vergoldete Kontakte
• konform zu RoHS
• Farbe: Schwarz
• Garantie: 2 Jahre
