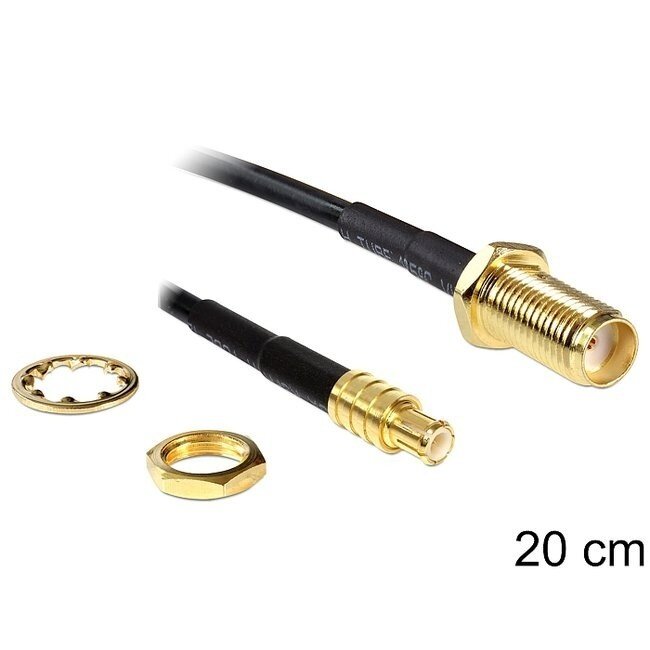

Kabel SMA - MCX

• Anschlüsse: SMA weiblich - MCX männlich
• geeignet für (Panel-)Einbau (Gewinde auf der SMA-Seite)
• Kabeltyp: RG-174
• Kabel-Farbe: schwarz
• Impedanz: 50 Ohm

SMA-Stecker
Der SMA-Stecker ist ein schraubbarer, kompakter Koaxial-RF-Stecker, der in den 1960er Jahren mit einer Impedanz von 50 Ohm entwickelt wurde. Neben den Standard-SMA-Steckern gibt es auch Reverse Polarity SMA-Stecker (RP-SMA). Dabei handelt es sich um eine Variante des SMA-Steckers, bei der der Innenleiterpol vertauscht ist. SMA-Stecker sind nicht kompatibel mit RP-SMA-Steckern, jedoch sind Adapter erhältlich, die diese Umwandlung ermöglichen. Ein (RP-)SMA-Anschluss findet sich häufig an Wi-Fi-(Modem-)Routern mit abnehmbarer Antenne.

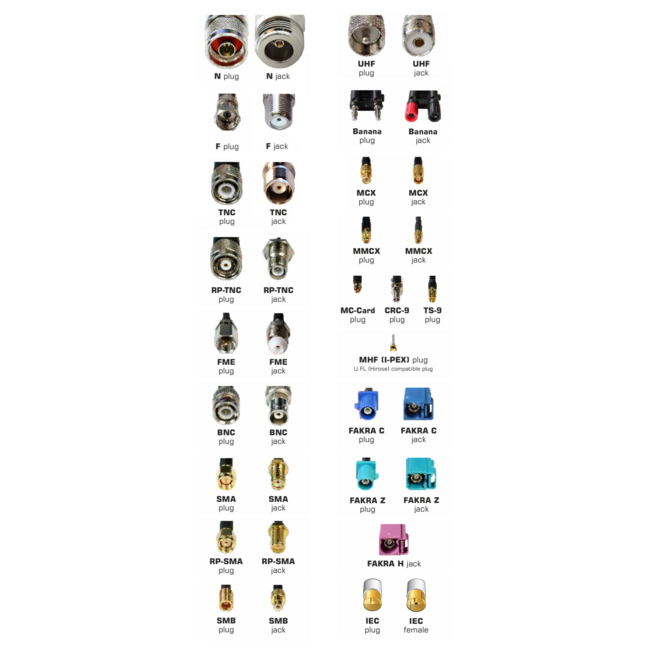

Es gibt insgesamt 4 Arten von SMA-Steckern:

• SMA männlich (Innenleiterstift innen, Gewinde innen)
• SMA weiblich (Innenleiterbuchse innen, Gewinde außen)
• RP-SMA männlich (Innenleiterbuchse innen, Gewinde innen)
• RP-SMA weiblich (Innenleiterstift innen, Gewinde außen)

MCX/MMCX-Stecker
Der MCX (Micro Coaxial) Stecker ist ein vergoldeter RF-Stecker, der dem SMB-Stecker ähnelt, jedoch 30 % schmaler ist (Durchmesser 3,6 mm). Meistens ist der MCX-Stecker 50 Ohm, selten auch in 75 Ohm erhältlich. Neben MCX gibt es auch den noch kleineren MMCX-Stecker. Beide werden häufig verwendet, um externe Antennen mit GPS-Empfängern zu verbinden. Außerdem sind MCX- und MMCX-Anschlüsse üblich bei USB DVB-T Tunern für Computer und Laptops, um externe Antennen anzuschließen. Auch der externe Antennenanschluss der Apple Airport Extreme Basisstation verwendet eine MCX-Verbindung.
